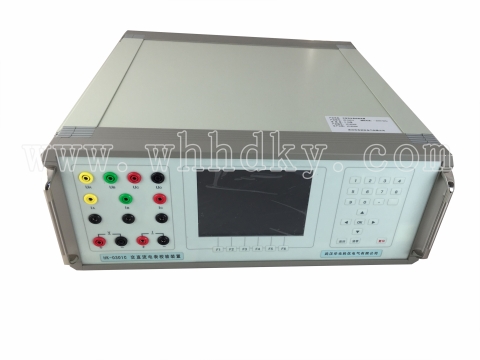

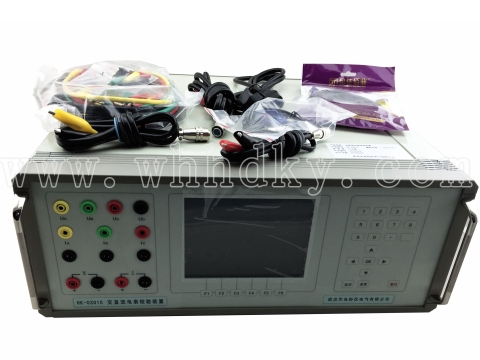

HK-0301C 交直流電表校驗裝置產品概述
本裝置是按照檢定規程JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG307-2006以及相關國家標準的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術是用數字信號處理器(DSP)和16位高速模數轉換器組成的高精度工頻交流采集器;源的信號部分也是用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。顯示器采用6.5英寸TFT彩色液晶屏,圖表字符顯示請晰。
功能特點
1.可自動或手動檢驗電力系統中各種工頻電表(電壓表、電流表、功率表、頻率表、功率因數表、相位
表)、單相交流電能表和三相交流電能表(選項)以及直流電壓、電流表的基本誤差。 2.在測量交流電壓、電流、有功功率時,其準確度為 0.05級 ;由于裝置內設有高于60KHz工作頻率
的數字/頻率轉換器(DFC)和多個電流量程,所以在測量電能時的準確度也能保證為0.05級。3.可生成具有2~31次諧波的畸變波,諧波個數、次數、幅度以及諧波對基波的相位均可程控。
4.設有 RS-232 接口或USB接口。通過上位機軟件,由 PC控制本裝置可進行自動或手動檢驗,并對結果進行處理和管理。
5.設有大容量的非易失性存貯器,可存貯300塊被檢表的檢測原始數據,以供查閱和上傳。
工頻交流輸出
電壓量程 50V、100V、200V、400V、600V(800V可選),每相最大輸出容量 20VA;
電流量程 0.5A、1A、2.5A、5A、10A、20A,每相最大輸出容量 20VA;
電壓、電流調節范圍 0~130%, 調節細度 5×10-5;
電壓、電流、有功功率及電能準確度 0.05%;
無功功率及電能準確度 0.1%;
電流對同名相電壓的相位準確度 0.05°;
頻率 調節范圍 45~65Hz,
調節細度 0.001Hz,
調定值準確度 0.01Hz;
相位 調節范圍 0~359.99°,
調節細度 0.01°,
調定值準確度 0.05°;
電壓、電流輸出波形失真度 ≤0.3%;
電壓、電流及功率輸出穩定度 ≤0.01%/60s (峰-峰值)
諧 波 2~31次, 幅 度 0~20%, 相位細度 0.01°·N(N為諧波次數)。
直流輸出
電壓量程 75mV、75V、150V、300V、500V、1000V,最大輸出容量 20W;
電流量程 0.5A、1A、2.5A、5A、10A、20A,最大輸出容量 20W;
電壓、電流調節范圍 0~120%(1000V除外), 調節細度 5×10-5;
電壓、電流輸出穩定度 ≤0.01%/60s(峰-峰值);
電壓調定值準確度 0.05%;
電流調定值準確度 0.1%; ·75mV輸出(負載≥5Ω)準確度 0.1%
工作電源 單相 220V±10%,50Hz±5%
使用環境 溫度 20℃±10℃,相對濕度 ≤85%RH
體積重量 460×460×175mm3,約20kg
