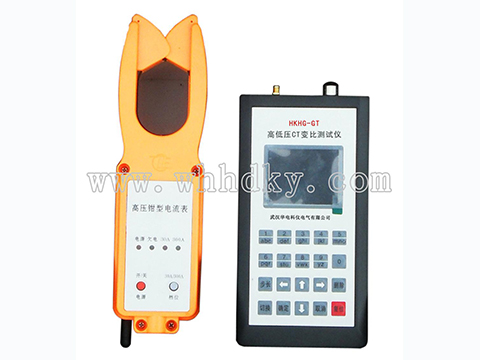

HKHG-GT高低壓CT變比測試儀產品概述
HKHG-GT高低壓CT變比測試儀（以下簡稱測試儀）是本公司憑借生產智能化儀表的多年經驗積累，適應用戶現場需求而推出的�？稍诂F(xiàn)場不拆線、不斷電的情況下測量35KV及以下系統高壓計量裝置的高壓一次電流、低壓二次電流，并可計算出變比值、變比誤差。
安裝在高壓絕緣桿末端部的高壓鉗形表（以下簡稱鉗表）所采集的電流信號，將采用無線傳輸方式發送到手持式終端，終端則直接采集低壓電流互感器二次電流。手持式終端將根據鉗表兩側信號，實時計算電流互感器一次，二次變比、變比誤差和角差，以保證操作過程的安全性與可靠性。抽拉式高壓絕緣操作桿伸長可達5米，確保操作過程的人身安全。
本測試儀具有新型實用、外形美觀、攜帶方便、抗干擾能力強、運行穩定可靠等突出特點；現場測試計量裝置和儀器免拆線設計。
功能特點
1、 可測量高低壓互感器一次電流，低壓二次電流；
2、 可自動計算出高低壓互感器變比值、變比誤差；
3、 采用ARM內核，處理速度快，軟件功能豐富大大提高測試效率；
4、 采用TFT真彩液晶顯示器，顯示清晰美觀；
5 、手持式終端與鉗表均采用高性能鋰電池供電，一次充電可持續工作8小時；
6、 高壓鉗表的電流信號采用無線傳輸，絕對確保操作的安全性；
7、 可以測量高低壓母線三相電流不平衡度；
8、 分析測量二次電流20次以內的諧波；
9 、可以存儲100組測量數據，并能在儀器上查看，關機數據不丟失；
10 、USB接口，輸出數據方便快捷，測試數據海量存儲；（選配）
技術參數
|
鉗表信息無障礙傳輸距離： |
500米； |
|
|
一次電流： |
高壓鉗表輸入0～500A； |
|
|
低壓鉗表輸入50A、100A、500A、1000A、1500 A、2000 A（可根據用戶要求選配） |
||
|
二次電流： |
鉗型互感器輸入0～5A ； |
|
|
測量精度： |
高壓電流： |
0.2A～500A ±（0.5%×讀數＋1字）； |
|
低壓電流： |
0.05A～10A ±（0.5%×讀數＋1字）； |
|
|
變比及誤差： |
1.0%； |
|
|
變比測量范圍： |
1～5000； |
|
|
工作溫度： |
-10℃～+50℃； |
|
|
功耗： |
高壓鉗表約0.5w，手持式終端約2w； |
|
|
外形尺寸： |
420*320*105（包裝一體）； |
|
|
預熱時間： |
15分鐘。 |
|
