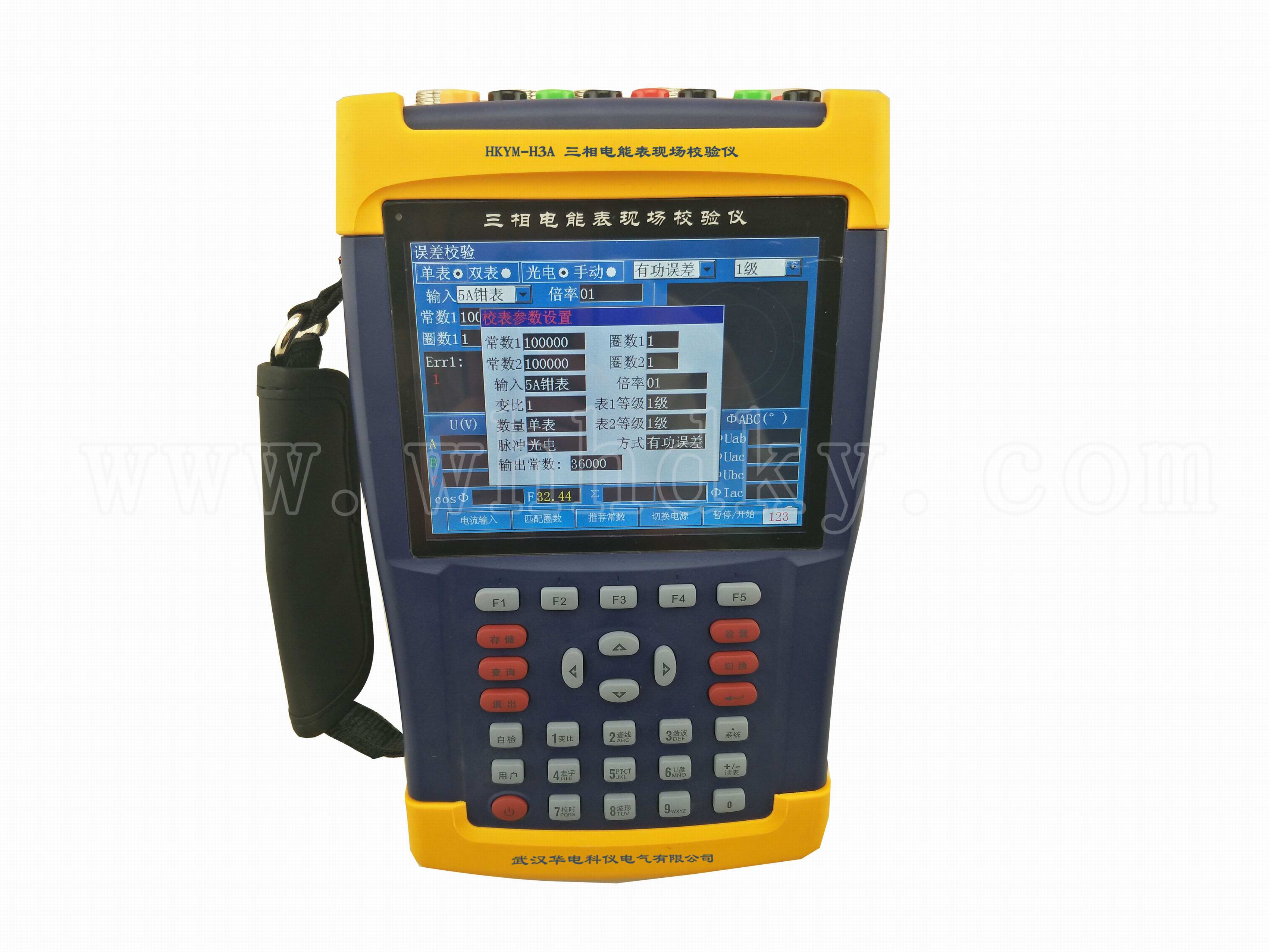

HKYM-H3A三相電能表現場校驗儀產品概述
● 同時校驗三相電能表有功、無功電能表誤差，同時校驗主、副表誤差
● 顯示：U、I、P、Q、Φ、F等電工參數
● 測CT變比，波形顯示
● 測2～51次電流、電壓諧波
● 電能表走字測試，對電表計度器進行檢查
● 判斷錯誤接線， 漢字輸入
● 多功能表通訊波特率測試與表號讀取
● PT、CT二次負荷功能
● 能自動修正鉗表誤差
● 支持U盤上裝下載數據(FAT32文件)，智能升級
● 電池供電或?qū)掚妷悍秶?57.7～480V)在線供電、充電
● 準確度：0.05級、0.1級
HKYM-H3A三相電能表現場校驗儀功能特點
● 可自動或手動校驗單相、三相三線制、三相四線制有功和無功感應式電能表及電子式電能表（能接收電子式電能表的脈沖）。
● 可用對比法校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器。
● 可測 PT、CT 二次負荷。 校核電能表常數，四象限電能測量。
● 同時校驗有功、無功電能表誤差，同時校驗主、副表誤差及自動計算標準偏差估計值。負荷管理終端、配變監測計量終端的有功和無功誤差同時校驗，可通過485或紅外接口抄讀電表數據（電能讀數、日期、時間等）并保存。

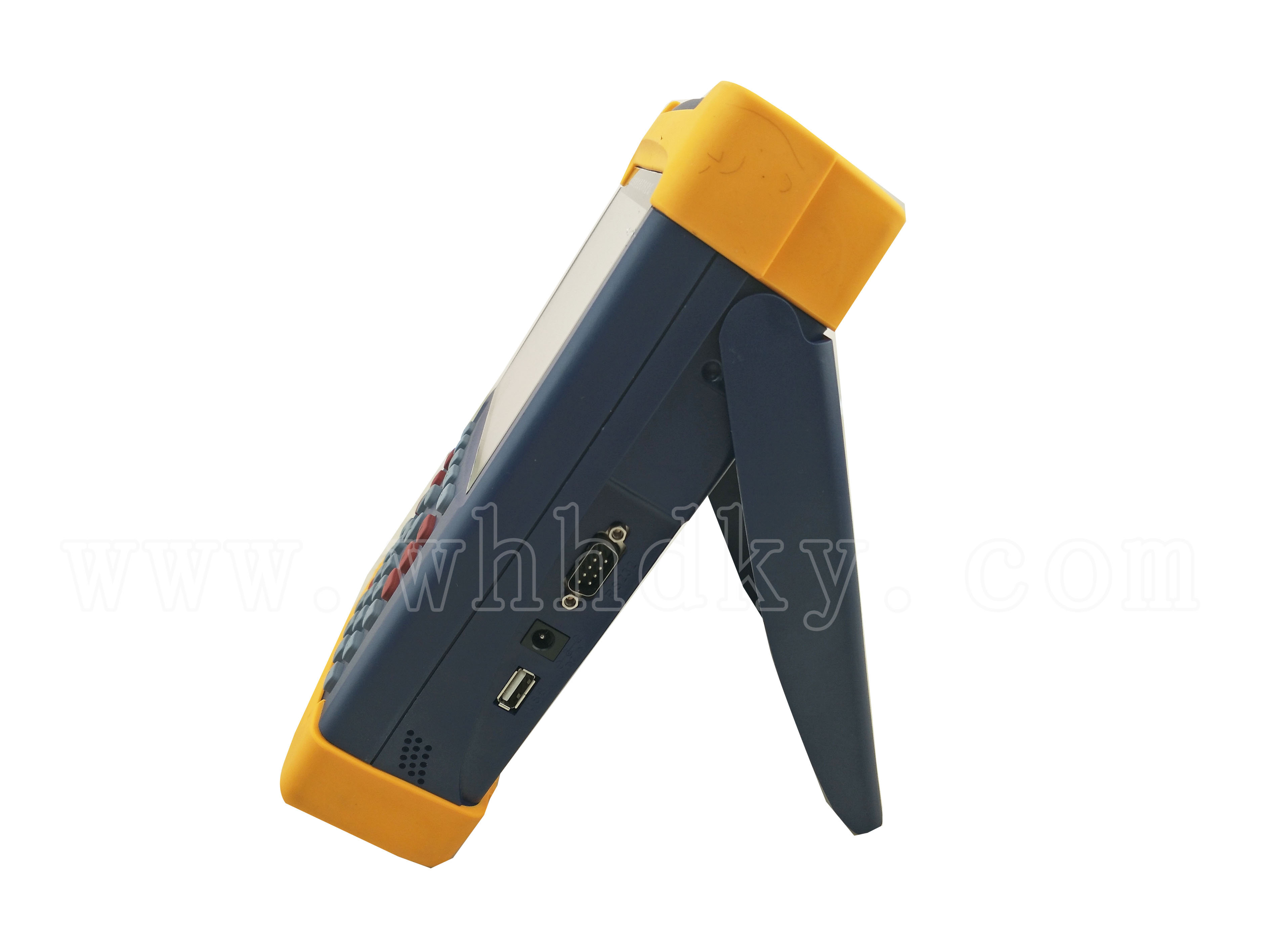

●具有RS485、RS232、遠紅外、USB等標準通信接口。
USB接口：通過U盤，從營銷系統下載校驗工單（包括用戶和電表資料），校驗完成后，通過U盤上傳檢驗數據。
RS485、遠紅外接口：應同時具備這2種接口；或采用RS232接口轉換，但應配置可轉換為這2種接口的配套附件。這2種接口用于抄讀被校電表、終端的行度、電壓、電流、功率、相位角等數據，并可對電表、終端進行廣播對時或命令對時（以校驗儀時間為準）。通訊協議應支持DL/T645－1997、DL/T645－2007、廣東電網公司配變監測計量終端通訊規約(0903 版)、廣東電網公司負荷管理終端通訊規約(0903 版)等。
● 鉗表自校準功能，可保證鉗型互感器的長期精度穩定性；最小測試電流能力:5A或1A鉗時達到1mA， 可在新裝現場有PT、CT而無負荷情況下做接線查線。各相之間互相自檢，保證儀器的長期精度穩定性。
●條碼掃描輸入。通過外置條形碼掃描儀（USB接口或無線方式），讀取電表資產編號和鉛封編號等，方便現場錄入。
●觸摸屏手寫輸入。支持手寫漢字錄入，方便現場錄入客戶資料。
● 系統采用國內首創的數字真無功測量技術。真正使無功測量做到：不受電壓電流不平衡、相角不 對稱、頻率變化等影響，首次在國內將無功準確度提高到 0.1%。
●儀器無電位器,徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變,大大提高了系統的穩定性和可靠性。在-20℃～+40℃溫度范圍內保證電能準確性（0.1% 或 0.05%）。
● 可帶 0.2 級 5A 鉗（已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等）。

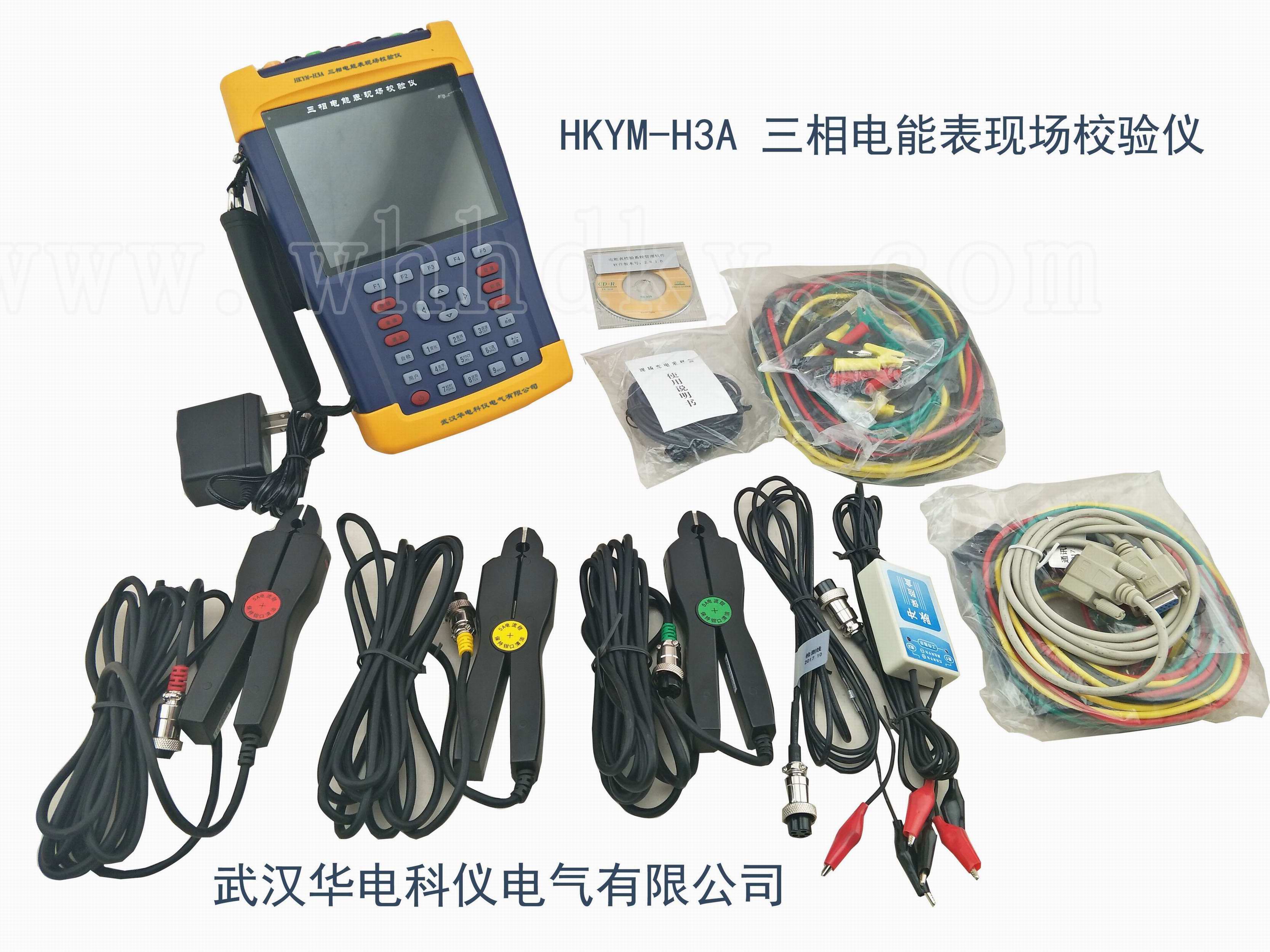

● 可帶 20A、100A、500A、1000A 鉗，直接測量低壓計量綜合誤差，與 5A 鉗配合，直接測CT變比。
● 電壓自動換檔 30～480V、電流直接輸入 5A 。
● 寬工作電源AC 57.7～480V，且可內部電池供電（充電無須外接充電器）雙選擇。
● 在四個相限識別常見的三相三線 48 種、三相四線 96 種接線錯誤，顯示任意接線的六角圖。
● 可測三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據。
● 可同時顯示三個電壓、三個電流的波形。
● 存儲1000塊表的全部測量數據，包括工作參數，方便事后分析。
● 可與PC機進行通訊,很方便與原有的數據庫和管理系統接口�？膳洹禤EC電能表管理系統》軟件,實現無紙辦公。
● 漢字輸入。支持 U盤，可通過 U盤、串口升級軟件，與營銷系統進行上傳、下載校驗數據。
● 高精度塑膠模具機箱設計，輕巧美觀。
HKYM-H3A三相電能表現場校驗儀詳細參數
|
電壓量程 |
AC 30-480V |
|||||
|
電流量程 |
端子輸入 |
5A |
||||
|
鉗表輸入 |
5A 20A 100A 500A 1000A |
|||||
|
鉗表輸入 |
5A、20A |
±0.2%（帶鉗表自修正功能） |
||||
|
100A、500A、1000A |
±0.5% |
|||||
|
電能脈沖常數 |
5A |
FL=36000P/KWh FH=3.6×10000000P/KWh |
||||
|
其它 |
FL=36000×5/額定電流(P/KWh) |
|||||
|
頻 率 |
45-55Hz |
|||||
|
相位測量范圍 |
-180 -- +180度 |
|||||
|
互感器變比 |
< ±0.5% |
|||||
|
電壓影響 |
< ±0.01% |
|||||
|
頻率影響 |
< ±0.01%(45-55Hz) |
|||||
|
溫度影響 |
< ±5ppm/`C (典型） |
|||||
|
24小時變差 |
(0.1級)< ±0.02% (0.5級)< ±0.01% |
|||||
|
基 本 誤 差 |
U.I 諧 波 測 量 |
|||||
|
端 子 輸 入 |
測量范圍 |
2-51次諧波 |
||||
|
有功電能 |
±0.1% ±0.05% |
測量精度 |
±0.01%（相對于100%基波) |
|||
|
無功電能 |
±0.1% |
其 它 技 術 指 標 |
||||
|
功 率 |
±0.1% ±0.05% |
電 源 |
AC57.7～480V（50～60Hz) |
|||
|
電 壓 |
±0.1% ±0.05% |
功 耗 |
約10VA |
|||
|
電 流 |
±0.1% ±0.05% |
環境溫度 |
-20`C--+40`C(保證準確度） |
|||
|
頻 率 |
±0.05Hz |
相對濕度 |
40%-95% 無結露 |
|||
|
相 位 |
±0.1度 ±0.05%度 |
預熱時間 |
< 3分鐘 |
|||
|
重 量 |
1.8kg |
外形尺寸 |
(長)249*(寬)154*(高)58mm |
|||
