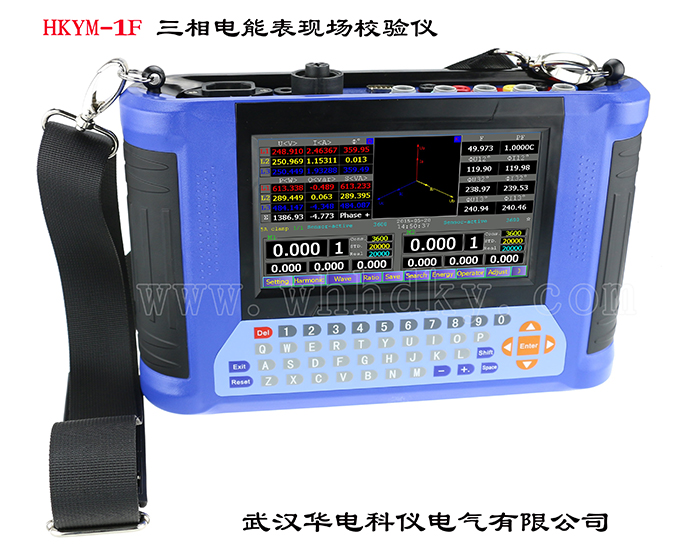

HKYM-1F  三相電能表現場校驗儀產品概述

安全提示

經過電工操作訓練的人員，會在有可能發生危險的時候提高警惕，只有這類人員才能操作該設備。

所有操作該設備的人員（包括安裝、操作及維修該設備的人員）在操作前必須先仔細閱讀本用戶手冊。

當設備看起來已損壞或不能正常工作時，請不要嘗試?yán)^續進行操作，應立即找相關技術人員進行修復，修復完成方能進行操作。

A 在進行該設備安裝操作前請先閱讀本用戶手冊。

B 使用本機前，請先確認接線正確無誤后再開機。

C 非專業人員不得操作本儀器。

2、平面示意圖及說明

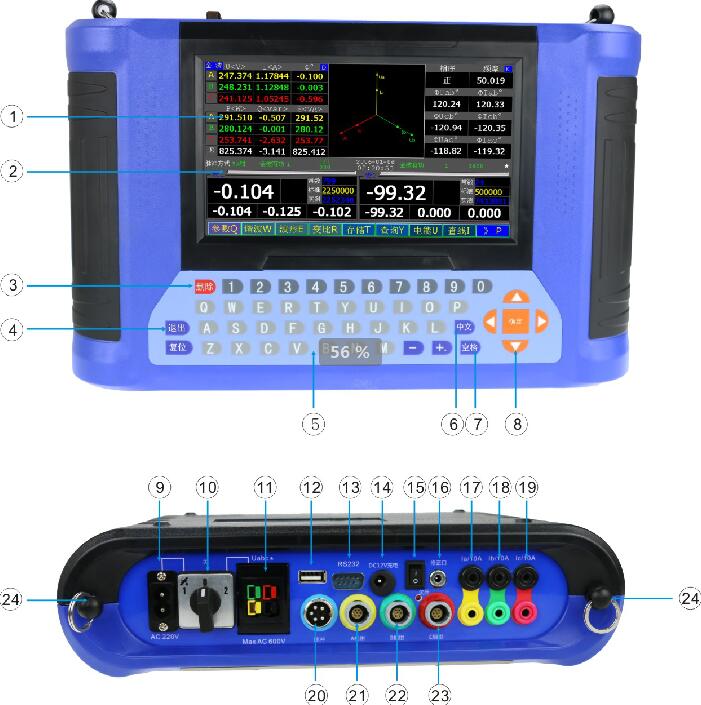

1--觸摸顯示屏

2--進度顯示條

3--刪除鍵

4--退出（返回）鍵

5--鍵盤

6--中文切換鍵

7--空格鍵

8--導航及確認鍵

9--電源插座

10--電源開關

11-- A、B、C三相電壓輸入插座

12--電池開關

13--充電插座

14--修正口

15--USB接口

16--RS232接口

17--A相電流鉗專用七芯接線座

18--B相電流鉗專用七芯接線座

19--C相電流鉗專用七芯接線座

20-- A相電流輸入輸出插座

21--B相電流輸入輸出插座

22--C相電流輸入輸出插座

23--脈沖信號接口

24--掛帶扣

4.1同時計算全波、基波、諧波全部參數。在校驗界面，同時實時顯示全波基波的U、I、P、Q、VA、相角，以及諧波的合成U、I、P、Q、VA和百分比，U、I的正序、負序及零序含量，諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。

4.2 校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式�？尚ｒ�(yàn)全波表、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。

4.3 可選任意一次諧波或多次諧波，計算合成的U、I、P、Q、VA和百分比，以及諧波有功電能。

4.4 可單獨同時分析三相的諧波的各次U、I、P、Q、VA的含量及測量值，顯示51次諧波+PH、諧波-PH及占基波的百分比，以確定正反向諧波有功對計量的影響量。

4.5 全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法，在諧波下無功計量錯誤的情況�？砂幢粶y(cè)電能表的測量帶寬，選擇諧波次數。

4.6可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。

4.7過載2.4倍，所有測量點保證0.05%的準確度，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標；

4.8 500倍電流范圍保證計量指標，10000倍電流顯示范圍。最小1mA 啟動電流。高供高計時，空載也可識別接線。

4.9電能累積功能可以校驗沒有電能脈沖輸出的電能表。

4.10顯示矢量圖、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線。

4.11采用7寸 16:9 工業級TFT寬彩觸摸屏。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。

4.12儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果及更正系數。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。

4.13儀器內可產生0.05A-5A的實際電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題�？呻S時了解鉗表的閉合情況，提醒工作人員清潔鉗口。在更換5A鉗時，可將誤差修正到0.2級。

4.14自動錄入電能表號碼（選配功能）

支持條形碼掃描槍，自動錄入電能表編碼。

4.15 利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數，讀常數及校時。支持國標DL645規約DL645-1997和DL645-2007。（選配功能）

4.16 儀器內帶2G電子盤

4.17 可帶3寸現場打印機，電池供電，直接將彩色屏幕圖像轉換為黑白后打印。

4.18帶5A、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比及變比的誤差。

4.19 顯示A、B、C三相電壓、電流的波形。

4.20 工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V。工業級開關切換外接市電和三相電壓作為工作電源。

4.21 所有現場需要輸入的參數和下裝的數據均可由用戶自由定義�？上卵b5000個用戶的數據。

4.22 可將當前屏幕存儲到優盤。

4.23具有溫濕度測量功能。

4.24具有USB接口，連接優盤，形成超大型空間，方便數據拷貝。

4.25 觸摸屏加按鍵操作，輸入鍵盤采用電腦鍵盤排列方式排列。也可使用USB接口的PC電腦鍵盤。

4.26 可通過儀器USB接口與PC機進行對時。

4.27 平板電腦可直接控制儀器，操作界面和儀器相同。

4.28 電壓測量插座和電源切換開關為工業級，可在600V下使用。（普通的市電用開關為250V，在380V時為超范圍使用，存在安全隱患）

4.29 高安全設計。市電插座、電壓測量插座、電流輸入、電流鉗輸入之間分別隔離，耐壓4kV。

4.30 電能脈沖輸入保護。可在輸入高壓時，自動保護，并在儀器上顯示提示信息。在改正錯誤后，點擊界面即可復位保護。

4.31 5A鉗自修正功能：儀器內產生5A的電流信號加到5A鉗上，以測量鉗表的誤差。

4.32 采用5顆低功耗ARM芯片，全部運算能力大于1GIPS，同時計算51次諧波和全波的全部參數。

4.33 采用成熟的正版WINDOWS CE操作系統，穩定可靠。
