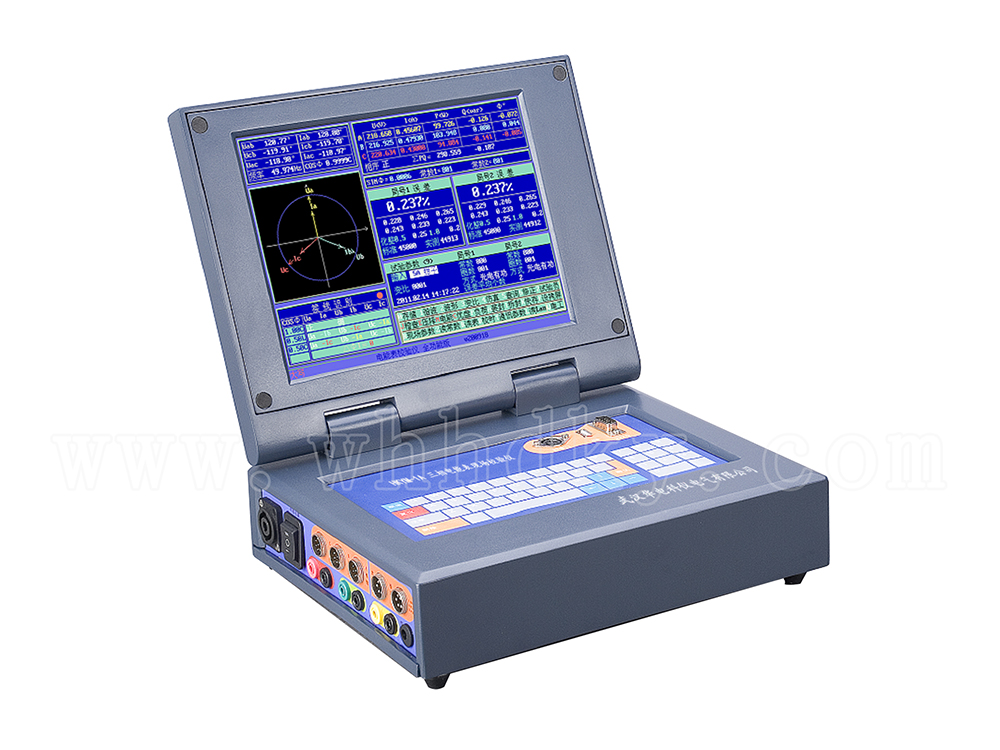

HKYM-1A 三相電能表現場校驗儀

設備名稱:三相電能表現場校驗儀型號:HKYM-1A數量:1臺套生產廠家:武漢華電科儀電氣有限公司
咨詢熱線:027-88933327




產品概述
HKYM-1A  三相電能表現場校驗儀產品概述
功能特點

2.1、最新功能

32位高速數字信號處理器

 國內第一個采用TI的32位高速150MHz DSP,及AD公司的高性能12通道16位AD,開發成功多功能寬量程的數字乘法器,采用浮點運算,保證計算準確度。

同時測量有功、無功或兩個電能表的誤差

比傳統的校驗方式提高一倍以上的工作效率。

接線仿真功能

儀器在不接入電壓、電流信號的情況下,在辦公室就可模擬現場的各種接線,得出相應的接線結果。此功能,可作為培訓查線的工具使用,提高現場工作人員的查線技能。

不平衡測量

可測量電壓質量,三相三線、三相四線電流不平衡。

快速簡潔查出隱蔽性的故障、偷電、漏電等異常情況。

5A鉗誤差自檢

儀器內可產生5A、0.5A的電流信號加到5A鉗上,以測量鉗表的誤差。

解決了5A鉗在使用時間長了以后誤差變化的問題?呻S時了解鉗表的閉合情況,提醒工作人員清潔鉗口。

自動錄入電能表號碼

支持條形碼掃描槍,自動錄入電能表編碼。

紅外讀取頭,自動讀取多功能電能表數據

利用485或紅外光電頭,讀取多功能電能表尖、峰、平、谷、總的有功無功底數。支持國標DL645、蘭吉爾IEC1107規約。



PT、CT二次負荷在線測試

非常高的穩定性  參見附件五

儀器內帶512M電子盤

在高供高計時,空載也可識別接線。最小2mA啟動電流。

2.2、其它性能

Ø  HKYM-1A采用了10.4寸工業級TFT大彩屏,顯示清晰、美觀、信息量大、內容豐富。儀器的每一個功能都是一屏顯示,不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。

Ø  同時測量有功電能誤差、無功電能誤差、電壓、電流、有功功率、無功功率、相位、頻率、功率因數、并顯示矢量圖、查線結果。

Ø  儀器內無可調電阻,所有誤差全部采用軟件修正。

Ø  中文輸入,輸入鍵盤采用電腦鍵盤排列方式排列。

Ø  5A、100A、500A、1000A鉗表,(選配件)直接測量低壓電流互感器的變比。可方便找出CT二次回路中的斷路、接觸不良、CT內部的匝間短路以及CT銘牌變比是否與CT實際變比相符等故障。

Ø  實時測量A、B、C三相電壓、電流的2-21次諧波,及時了解電網的供電質量。

Ø  測量A、B、C三相電壓、電流的波形。

Ø  寬電源55V-260V工作,在電壓高于260V時,自動保護。

Ø 寬量程0.2A-5A,過載一倍,所有測量點保證0.1%和0.05%的準確度,保證CT二次額定電流為1A時的測量指標。

Ø 所有現場需要輸入的參數和下裝的數據均可由用戶自由定義?上卵b5000個用戶的數據。

Ø 具有USB接口,連接優盤,形成超大型空間,方便數據拷貝。

Ø 測量無盲區,測量國內外所有種類的電能表。

詳細參數



電流量程

(過載一倍)

端子

0.2-5A寬量程

(保證指標)





±0.05% ±0.1%

5A



有功電能、功率

±0.1% ±0.2%

鉗表

5A、100A

500A、1000A

無功電能、功率

±0.2%



±0.1% ±0.2%

輸入頻率范圍

45-55Hz

自檢電流

5A 、0.5A

頻率測量誤差

±0.01Hz

自檢誤差

±0.1%

相位測量范圍

-180°~ +180°

大電流

有功電能、功率

±0.2% ±0.5%

最大相位誤差

±0.05°±0.1°

無功電能、功率

±0.2% ±0.5%

諧波測量

±0.05%



±0.2% ±0.5%

諧波測量范圍

2-21次



變比測量

±0.2% ±0.5%

脈沖常數

低頻

5A

3600P/kWh

電壓影響

< ±0.01%

其它

3600*(5/Ie)P/kWh

頻率影響

< ±0.01%

5A

3.6x107  P/kWh

溫度影響

< ±0.005%/℃

其它

3.6x107  *(5/Ie)

P/kWh

24小時變差

< ±0.01%

諧波影響

< ±0.01%



注:Ie--額定電流

開機穩定時間

<3分鐘

工作電源

AC 55V - 260V



-25℃- +45℃



<  17W



40%-95%

外形尺寸

330mm*280mm*75mm



<  3kg
