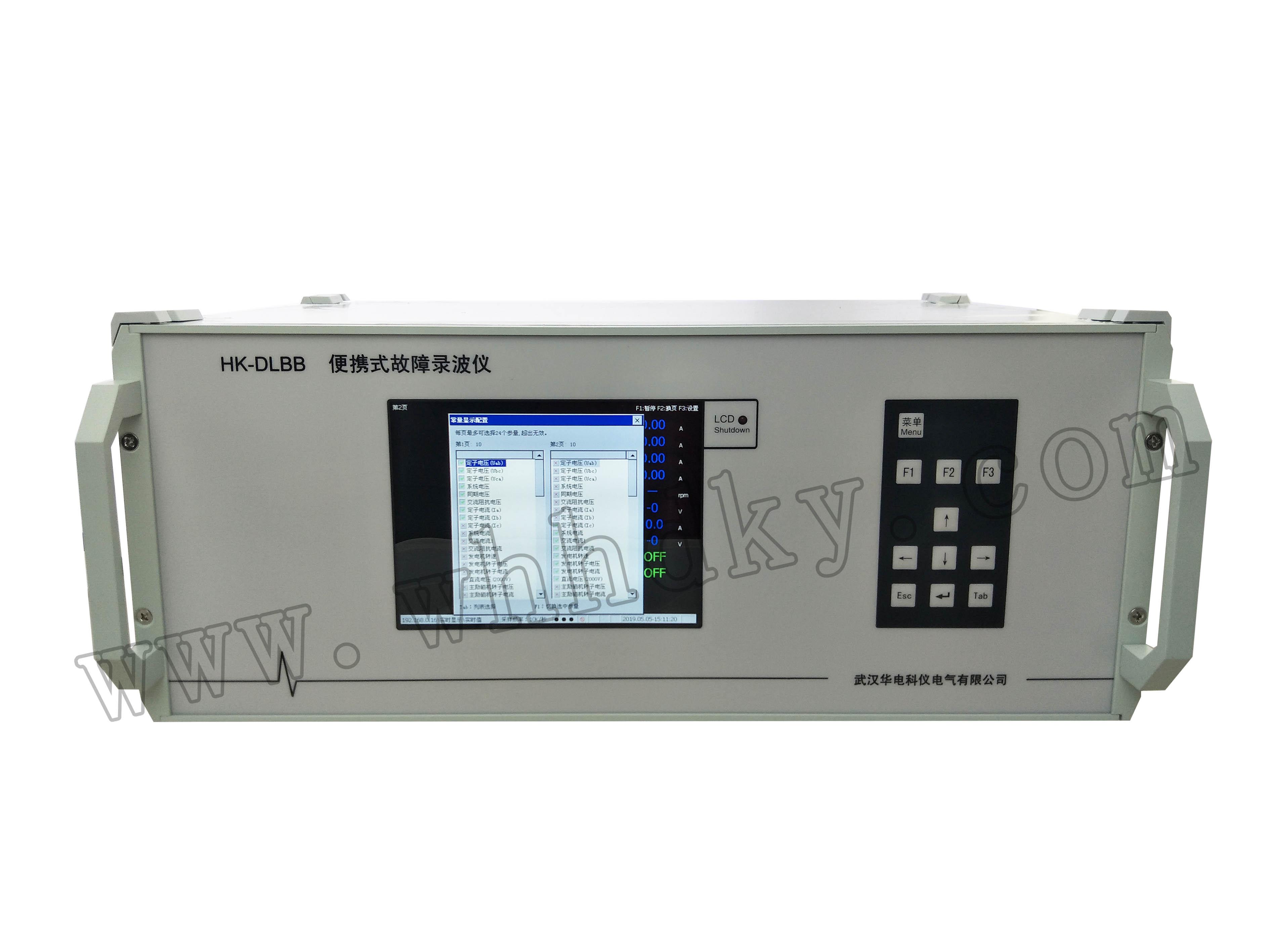

HK-DLBB便攜式故障錄波儀產品概述
HK-DLBB便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。
基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，最高為100K/S，可用于暫態電氣信號的錄制分析。
采用先進工控內核，結合嵌入式操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。
錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。

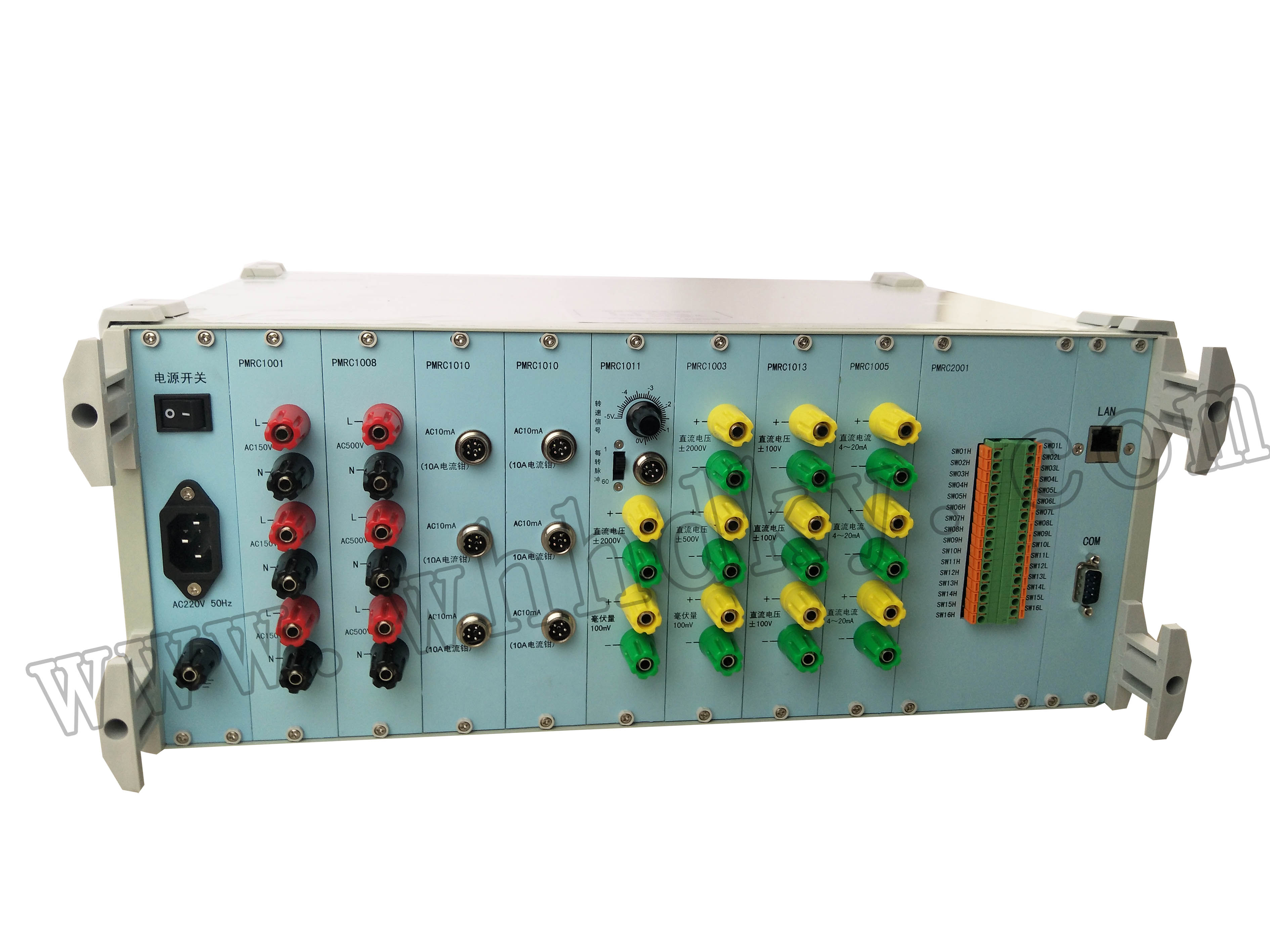

1.電氣隔離24路模擬量、16路開關量同步采樣
輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。
2.靈活的采樣頻率
錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。最高采樣頻率為100K/s（2路模擬通道、16路開關通道），當18路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。
3.實時有效值計算
錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。
4.實時派生量計算
用戶可以定義最多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。
5. 對接入通道、派生量實時監視，多種故障啟動方式
在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。
6. 發電機總啟動電氣試驗功能
連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。
7.實時監測
實時諧波分析、實時波形顯示、矢量圖畫面。
8.6.4＂TTF顯示屏
分辨率為640*480
9. 串行口通訊RS-232C
可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。
10.10/100Mbps局域網接口
錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。
11.PC軟件
PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。
模擬通道A/D分辨率 ： 16位
有效值準確度： 0.2%
|
信號類型 |
輸入阻抗 |
|
AC150V |
> 80kΩ |
|
AC500V |
> 300kΩ |
|
AC10A |
< 0.05Ω |
|
DC±2000V |
> 2.0MΩ |
|
DC±500V |
> 500kΩ |
|
DC±100V |
> 100kΩ |
|
DC100mV |
> 8kΩ |
|
轉速信號(1:1/1:60) |
> 300kΩ(50Hz) |
|
DC±10V |
> 15kΩ |
|
DC4-20mA |
120Ω |
錄波儀最多可設置24路派生量，各類型的準確度如下表所示。派生量的具體種類、算法請參見“3.4 派生量”。
|
類型 |
準確度 |
備注 |
|
頻率 |
±0.02Hz |
|
|
有功功率 |
0.5% |
cosφ1.0–0.5 電壓＞50% 電流＞10% |
|
無功功率 |
0.5% |
sinφ1.0–0.5 電壓＞50% 電流＞10% |
|
功率因數 |
1.0% |
|
|
正序 |
1.0% |
|
|
負序 |
1.0% |
|
|
零序 |
1.0% |
|
|
兩相負序 |
1.0% |
|
|
相角差 |
±0.3° |
|
|
實測功角 |
±0.3° |
|
|
兩矢量差 |
0.5% |
|
|
兩矢量和 |
0.5% |
|
|
線路功角 |
±0.3° |
|
|
交流阻抗 |
0.5% |
|
|
同期壓差 |
1.0% |
|
|
計算功角 |
±1.5° |
|
|
標量和 |
|
由引用參量決定 |
|
標量差 |
|
由引用參量決定 |
|
一次函數 |
|
由引用參量決定 |
采樣通道數與最高可選采樣頻率的關系如下：
|
模擬通道數 |
開關通道數 |
最高采樣頻率 |
|
24 |
16 |
10K/s |
|
10 |
16 |
20K/s |
|
4 |
16 |
50K/s |
|
2 |
16 |
100K/s |
模擬量：突變、過量、欠量
開關量：變位（閉合、斷開）
1GB
通訊
串行口：1個RS-232C端口，最大通訊波特率115200bps。使用專用串口通訊電纜（5芯）
網絡：1個10/100Mbps 802.3u接口
顯示屏
6.4” 262144色TTF顯示屏。
分辨率：640×480
機箱尺寸
448 (寬) ×178(高)×318(深)
重量
14kG(含鋁合金包裝箱)
工作電源
AC220V±15% 50Hz±0.5Hz；DC220V±15%
