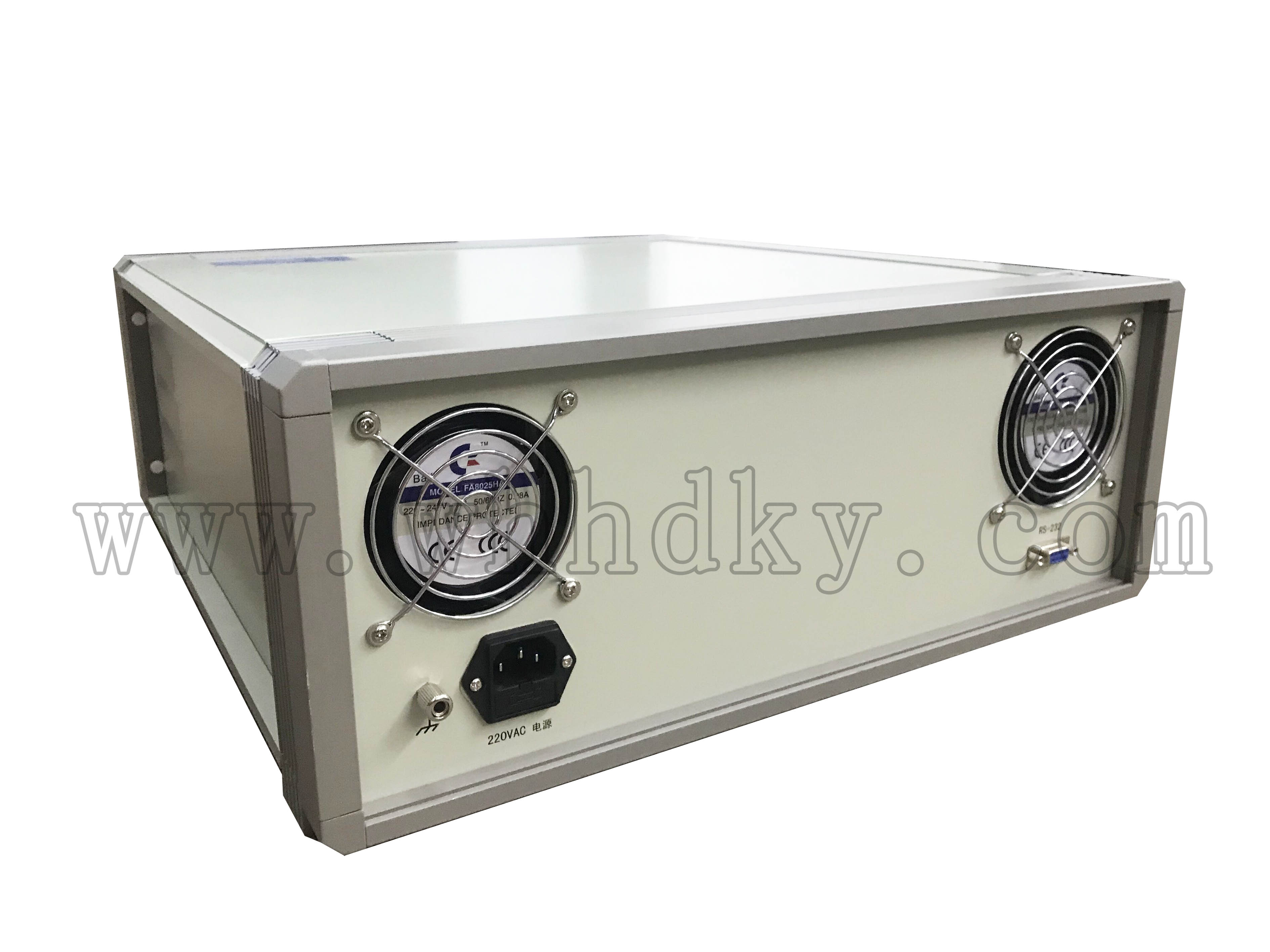

HK-0306A 萬用表·鉗形表校驗裝置產品概述
本裝置是按照檢定規程JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的0.05(0.1)級單相交流和直流標準裝置。
1.裝置由單相交流電壓標準源、電流標準源和直流電壓標準源、電流標準源所組成。2.有校準功能，即能根據外接標準的示值，修正標準源的輸出值。3.通過專設端鈕，配合專配的“鉗形表校驗線圈”可檢測鉗形電流表，最高可到1000A。4.可手動和半自動檢驗0.2級及以下等級的數字萬用表、指針式萬用表、鉗形電流表、安裝式數字儀表，
包括有直流模擬量輸出的數字儀表。5.可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。6.設有RS-232接口或USB接口和大容量的非易失性存貯器，可存貯500塊被檢表的檢測數據。通過上位
機軟件，由PC控制本裝置可進行自動和手動檢驗，并對結果進行處理和管理。
交流輸出
·電流量程 2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；
·調節范圍 0～120%(1000V電壓除外)；
·調節細度 5×10－5；
·電壓、電流輸出容量 最大 20VA；
·電壓、電流調定準確度
A:電壓20～1000V，電流0.2～20A量程 ±(0.03%RD+0.02%RG)；
B:電壓200～4000mV，電流2～40mA量程 ±(0.3%RD+0.2%RG)；
·電壓、電流輸出穩定度 A:≤0.01% /60s； B:≤0.05% /60s；
·電壓、電流波形失真度 ≤0.3%；
·正弦波輸出頻率調節范圍 (45～65)·N Hz (N=1，2，3，……31)；
·正弦波輸出頻率調節細度 0.001·N Hz (N=1，2，3，……31)；
·正弦波輸出頻率調定準確度 0.01Hz；
·諧波輸出2～31次，幅度0～20%(基波額定值)；
相位細度 0.01°·N (N為諧波次數, N= 2, 3, 4,…… 31)；
輸出可以同時含有多個諧波，也可以設基波幅度為0，輸出高于工頻的正弦波。
直流輸出
·電壓量程 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；
·電流量程 20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、
5A、10A、20A；
·電壓、電流調節范圍 0～110% (1000V電壓除外)；
·電壓、電流調節細度 5×10－5；
·電壓、電流輸出容量 最大 20W；
·電壓調定準確度 ±(0.03%RD+0.02%RG)；
·電流調定準確度 ±(0.06%RD+0.04%RG)；
·電壓、電流輸出穩定度 ≤0.01%/60s；
·電壓、電流輸出紋波 ≤1%。
·正弦波輸出范圍(用交流電壓、電流輸出提供） (45～65) ·N Hz；
·細度 0.001·N Hz （N=1，2，3，……31）；
·調定準確度 5×10－5。
點頻方波
·點頻方波輸出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
·方波幅度 4.5V。
·調定準確度 5×10－5；
電子電阻箱輸出
·量程 0～200Ω、0～2kΩ、0～20kΩ、0～200kΩ、0～2MΩ；
·調節細度 0.025%；
·調定準確度 0～200Ω、0～2MΩ檔時 ±(0.3%RD + 0.2%RG)；
0～200Ω、0～2MΩ檔除外 ±(0.12%RD + 0.08%RG）。
