HKDZ-5000 電能質量分析儀產品概述

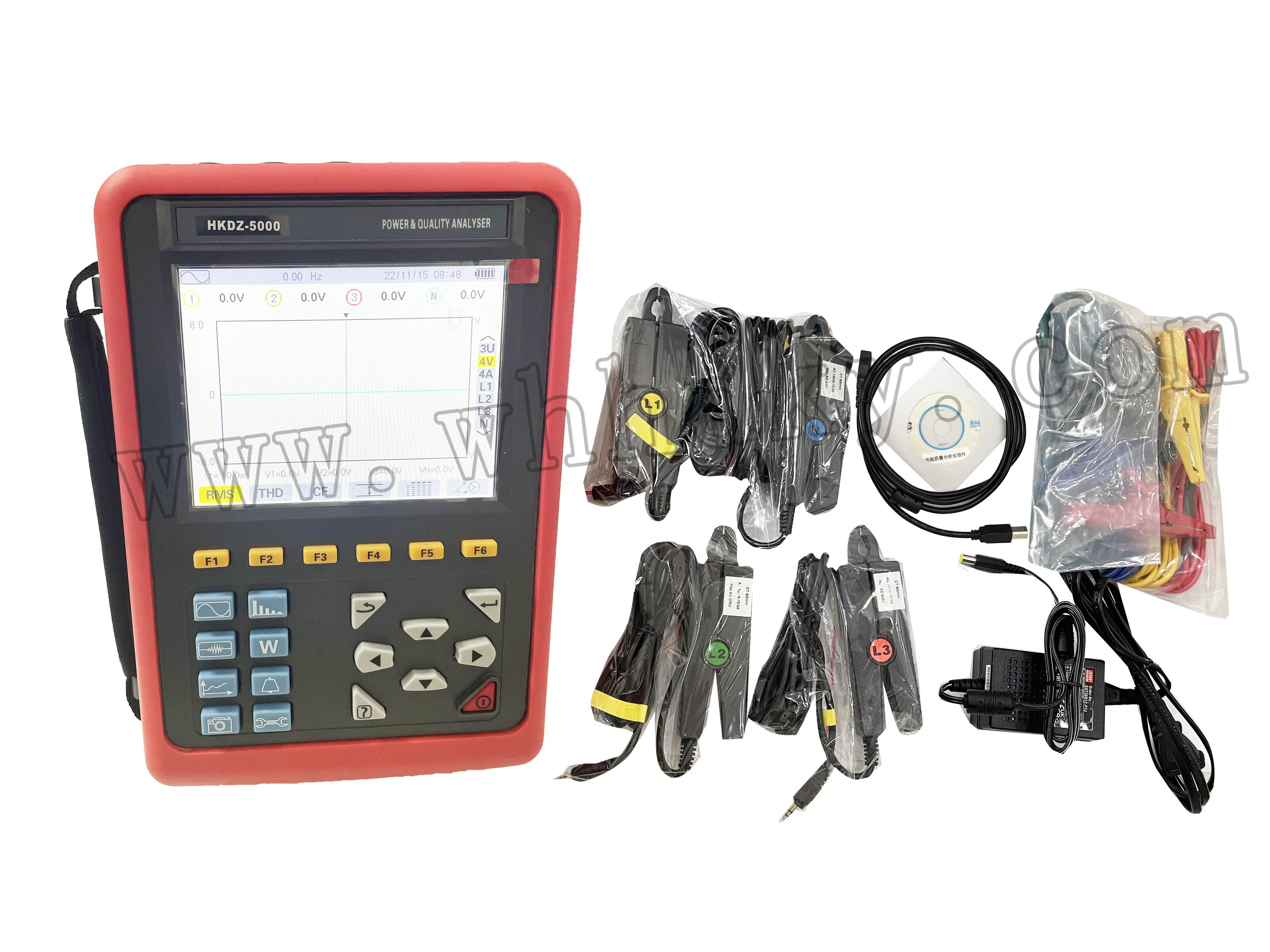

HKDZ-5000電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點�？赏瑫r測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、總諧波失真度、諧波等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
HKDZ-5000電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的AD7655完成，實現最高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警列表，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，記錄20組測量參量（可選擇），5s采集一次，可存儲300天的趨勢曲線記錄。
l 為您提供工作所需的全部電能質量信息
l 4通道電流、電壓測量
l 對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷
l 可同時捕捉和記錄電量參數、波形
l 配置三款電流鉗008B、040B、068B可應對各種場所
l 超大液晶彩屏顯示，中英文雙語操作界面
l USB接口與計算機連接
|
功 能 |
功能說明 |
|
測試功能 |
4路電壓和4路電流波形實時顯示 |
|
電壓和電流真有效值 |
|
|
電壓直流成份 |
|
|
電流和電壓峰值 |
|
|
電流和電壓一段時間內的最大/最小值 |
|
|
相量圖顯示 |
|
|
各相諧波的測量，達50次諧波 |
|
|
柱形圖顯示各相電流和電壓的諧波比 |
|
|
總諧波失真度（THD）的計算 |
|
|
各相有功/無功/視在功率值及總值 |
|
|
各相有功/無功/視在電能值及總值 |
|
|
變壓器K因數計算 |
|
|
COSφ位移功率因數（DPF）和功率因數（PF）的計算 |
|
|
閃變計算 |
|
|
三相不平衡計算（電壓和電流） |
|
|
捕捉和監測功能 |
可對電網電壓電流參數的瞬間變化捕捉監測，包括電壓波動、閃變、電壓驟升、驟降、短時中斷、暫時過電壓、間諧波。儀器可同時存儲150組瞬態波形。 |
|
啟動電流監測功能 |
可對電氣設備啟動時的啟動電流進行監測，有助于正確設計裝機容量�？娠@示啟動電流的有效值趨勢曲線、啟動電流的包絡曲線、所有8路的電流電壓波形。可監測100s，存儲100s內每一個周期的所有波形曲線點。 |
|
記錄存儲功能 |
可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，記錄間隔時間可設定，5s采一次可存75天。 |
|
告警功能 |
用戶最多可設定40組告警監測項目，每一組都可以設定不同的判斷參數（包括50次諧波共123個不同參數），可設定不同的告警臨界值，可設定超臨界值多長時間產生告警等。最多可以存儲12800組告警記錄。 |
|
截屏功能 |
在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖。 |
|
通訊功能 |
通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。 |
|
設置功能 |
用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色； |
|
可設定儀器的接線方式及電網類型； |
|
|
可選定不同電流鉗和不同電壓測試變比； |
|
|
可選定中文菜單或者英文菜單。 |
|
|
中/英文幫助菜單 |
操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。 |
|
測量規格 |
測量范圍 |
顯示分辨率 |
參考范圍內的最大誤差 |
|
頻率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相電壓真有效值 |
1.0V～1000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
線電壓真有效值 |
1.0V～2000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
直流電壓 |
1.0V～1000V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
電流真有效值 |
10mA～1000A |
最小分辨1mA |
±(0.5%+2dgt) |
|
相電壓峰值 |
1.0V～1414V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
線電壓峰值 |
1.0V～2828V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
電流峰值 |
10mA～1414A |
最小分辨1mA |
±(1.0%+5dgt) |
|
峰值因數 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
最小分辨0.001W |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
無功功率 電感性&電容性 |
0.000VAR～9999.9kVAR |
最小分辨0.001VAR |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
視在功率 |
0.000VA～9999.9kVA |
最小分辨0.001VA |
±(1%+3dgt) |
|
功率因數 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt)；Cosφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.5 |
|||
|
有功電能 |
0.000Wh～9999.9MWh |
最小分辨0.001Wh |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
無功電能 電感性&電容性 |
0.000VARh～9999.9MVARh |
最小分辨0.001VARh |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
視在電能 |
0.000VAh～9999.9MVAh |
最小分辨0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
Tanφ(VA≥50VA) |
-32..768～32.768 |
最小分辨0.001 |
±(1%+5dgt) |
|
位移功率因數(DPF) |
-1.000～1.000 |
0.001 |
±(1%+5dgt) |
|
諧波比(Vrms>50V) |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
諧波角(Vrms>50V) |
-179°～180° |
1° |
±(3°)諧波1～25次 |
|
±（10°）諧波26～50次 |
|||
|
總諧波率(DF或THD-F)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因數(DF或THD-R)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+10dgt) |
|
變壓器K因數 |
1.00～99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0%～100 % |
0.1 % |
±(1 %) |
電流鉗特性
|
電流鉗型號 |
電流鉗 |
電流真有效值 |
電流真有效值最大誤差 |
相位角φ 最大誤差 |
|
008B Ф8mm |
|
10mA～99mA |
±(1 % + 3dgt) |
±(1.5°),Arms≥20mA |
|
100mA～10.0A |
±(1 % + 3dgt) |
±(1°) |
||
|
040B Ф40mm |
|
0.10A～0.99A |
±(1 % + 3dgt) |
±(1.5°) |
|
1.00A～100A |
±(1 % + 3dgt) |
±(1°) |
||
|
068B Ф68mm |
|
1.0A～9.9A |
±(2 % + 3dgt) |
±(3°) |
|
10.0A～1000A |
±(2 % + 3dgt) |
±(2°) |
一般規格
|
型 號 |
HKDZ-5000 |
|
電 源 |
可充電鋰電池組9.6V，外接充電器 |
|
電池電量指示 |
|
|
功 耗 |
耗電流490mA，電池連續工作8小時 |
|
顯示模式 |
LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm |
|
儀器尺寸 |
長寬厚：240mm×170mm×68 mm |
|
鉗口尺寸 |
008B電流鉗：7.5mm×13mm ；040B電流鉗：35mm×40mm ；068B電流鉗：68mm×68mm |
|
通道數 |
4U/4I |
|
線電壓 |
1.0V～2000V |
|
相電壓 |
1.0V～1000V |
|
電 流 |
008B電流鉗 10mA～10.0A；040B電流鉗 0.10A～100A；068B電流鉗 1.0A～1000A |
|
頻 率 |
40Hz～70Hz |
|
電力電量參數 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
電能參數 |
Wh，varh，Vah |
|
諧 波 |
有，0～50次 |
|
總諧波失真 |
有，0～50次，各相 |
|
模 式 |
波形模式；諧波模式；功率和電能模式；波形捕捉模式；趨勢圖模式；告警模式；截屏模式 |
|
暫態記錄組數 |
150組 |
|
記 錄 |
300天（記錄20個監測參數，每5秒記錄1點） |
|
最小/最大記錄值 |
有，可測一段時間內的最大最小值 |
|
告 警 |
40種不同類型參數選擇，12800組告警記錄 |
|
相量圖顯示 |
自動 |
|
截屏快照容量 |
60個 |
|
菜單語言 |
中文、英文 |
|
通訊接口 |
USB |
|
自動關機 |
在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中），不自動關機。 |
|
在其它測試模式，15分鐘內無按鍵操作，提示1分鐘后自動關機。 |
|
|
儀器質量 |
7.8Kg(含包裝) |
|
測試線長度 |
3m；電流鉗連接線長：2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：2MΩ |
|
耐 壓 |
儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀器線路與護套外殼之間≥10MΩ |
|
適合安規 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
|
隨機附件 |
主機：1臺；儀器箱：1個；電流鉗：008B；040B；068B各4件；測試線：5條（黃，綠，紅，藍，黑各1條）；鱷魚夾：5個；測試探針：5個；充電器：1個；軟件光盤：1個；鋰電池組：1個（內置于主機）；2G內存卡：1個（插在主機內） |
