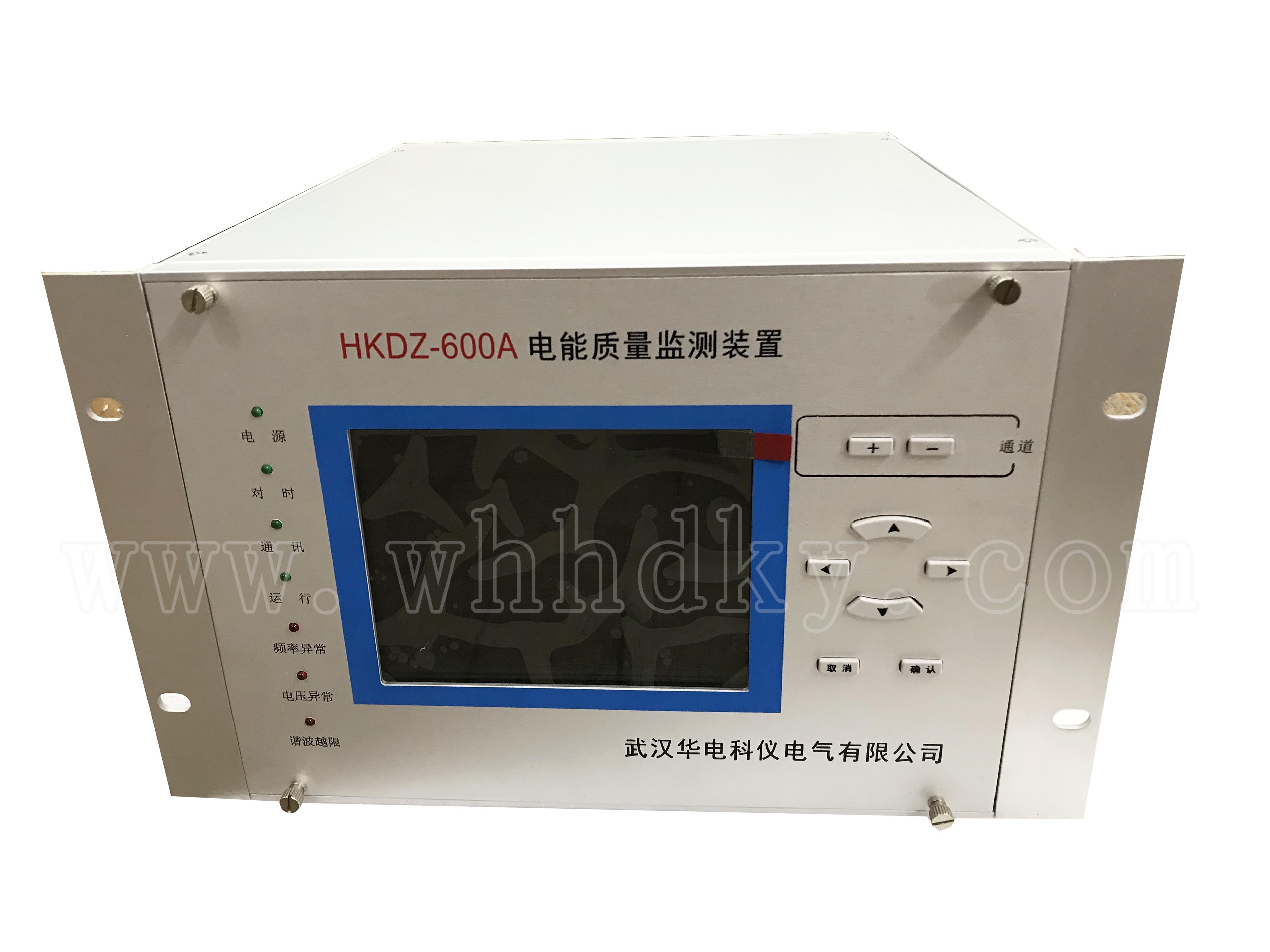

HKDZ-600A電能質量監測裝置產品概述
    電能質量在線監測裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄。并且具有完善的電能質量數據統計分析功能，方便用戶及時準確的了解線路電能運行狀況。



2.1裝置監測項目



基本測量	電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數
基本監測指標	a)三相基波電壓、電流有效值，基波功率、功率因數、相位等； b)電壓偏差； c)頻率偏差； d)三相電壓不平衡度、三相電流不平衡度、負序電  壓、電流； e)諧波（2～100次）。包括電壓、電流的總諧波畸變率、各次 諧波含有率、幅值、相位，各次諧波的有功、無功功率等； f)電壓波動、閃變；
高級監測指標	a)間諧波； b)電壓驟升、驟降、短時中斷；



2.2電能質量統計分析功能

分鐘統計功能

裝置具有對電能質量數據的分鐘統計功能，可按設定時間（1分鐘~10分鐘）統計電能質量數據的最大值、最小值、平均值、95%概率大值等。

日報表統計功能

在電能質量分鐘統計基礎上，進行日報表統計分析功能，統計電能質量數據的最大值、最小值、平均值、95%概率大值等。

2.3事件記錄功能

暫態事件記錄

當發生暫態事件，裝置能夠準確地記錄該事件，包括事件類型、事件發生時刻、發生相別、特征幅值、暫態發生持續時間等。

穩態事件記錄

裝置具有對電能質量穩態指標越限的判斷，并能夠根據配置文件靈活配置要記錄的穩態指標越限事件，事件內容包括事件類型、事件發生時刻、特征幅值。

2.4錄波功能

暫態觸發錄波

暫態事件自動觸發錄波，可同時記錄事件發生前后10周波和事件結束前后10周波波形數據。

2.5數據存儲功能

電能質量數據存儲

可按設定間隔保存分鐘電能質量統計數據，保存間隔按3~60分鐘可配置。32G電子盤，保存時間長度根據設定保存間隔及監測路數自由伸縮。數據存儲按“先進先出”原則，循環覆蓋。數據停電不丟失，保存時間不小于10年。

數據拷貝

支持USB拷貝數據文件，且能夠自動新建相應文件夾。

2.6通訊功能

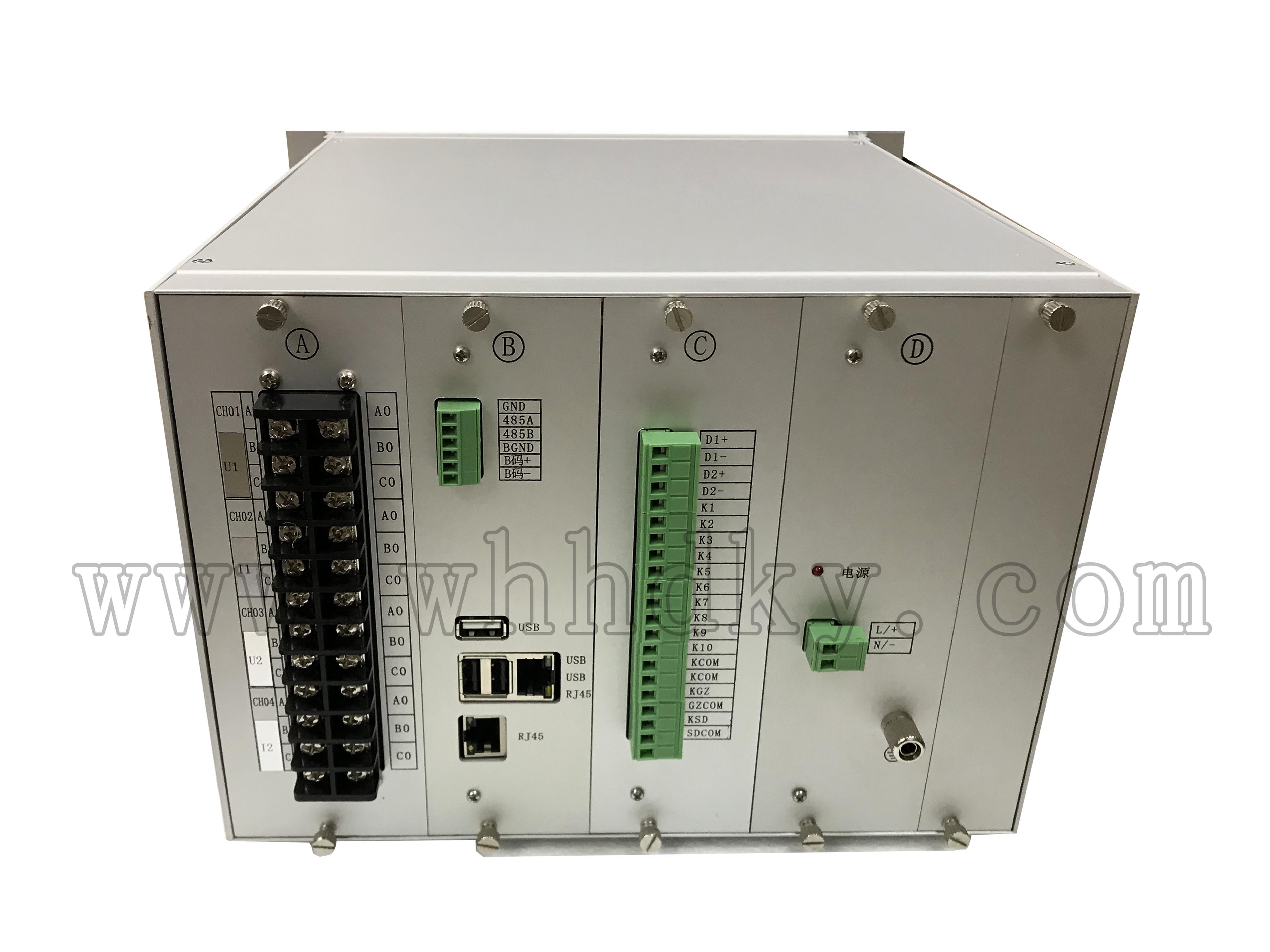

   支持RS485、USB、以太網接口，并且支持雙網口通訊方案；

   通過IEC61850協議與主站系統交換數據（需定制）；

   根據主站要求上傳實時電能質量分析數據，以及指定時間段內的電能質量分析數據；

2.7對時功能

具備GPS硬對時接口，可以接受IRIG-B碼對時。

2.8界面顯示功能

實時數據

可實時查看對應監測點的電壓電流有效值、諧波、間諧波、閃變、功率、不平衡度等電能質量數據。

實時波形

實時顯示對應監測點的矢量圖以及實時波形圖。

事件記錄

可查看對應監測點暫態事件記錄和穩態事件記錄。錄波文件以Comtrade文件存儲。

參數管理

主要包括定值設置、變比設置。該部分主要用于裝置對應監測點的電壓等級、PT、CT以及越限限值的界面配置。

歷史數據

主要包括日報表數據、日合格率數據等歷史數據的查看。

系統設置

主要包括通訊設置、統計間隔設置、時間設置、PQDIF配置、密碼設置、文件管理以及運行工況查詢。該部分可進行對裝置的維護操作，如裝置通訊IP地址的設定、PQDIF文件生成機制的設置以及版本信息的查看等。
