HKYM-860B三相用電檢查儀產品概述
    HKYM-860B三相用電檢查儀具有同步工頻電力參數測量功能，可現場不斷電、不拆線校驗各種有功、無功電能表，并自動判別電能表錯誤接線；適配5A至2000A多種規格的電流鉗后，可對電能計量柜的綜合誤差、電流互感器變比、電能質量（諧波）進行測量。

HKYM-860B三相用電檢查儀集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題為一體的高精度測試儀器。

1. 配置7寸800*480點陣TFT真彩色液晶顯示器，圖形化操作界面，可觸摸屏操作也可按鍵操作，界面顯示清晰直觀。

2. 量程自動切換功能，無需手動切換。

3. 電能表的校驗方式：能夠校驗單、三相有功、無功電子式電能表，標準電能表、機械式電能表、機電一體電能表、預付費電能表以及多功能電能表，及電能進行4象限測量。

4. 多參數測量：測量交流電壓、電流、功率、電能、頻率、相位、功率因數，還可測量電壓電流的幅度不對稱度及相位的不對稱度、波形失真度、被檢表電能脈沖常數。

5. 數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據。可直觀顯示實測電壓、電流波形圖、電壓、電流相位矢量圖、諧波成分直方圖及二次回數路接線圖。

6. 低壓電能計量裝置綜合誤差的實負荷測量，,以及低壓CT變比、角差等多種參數測量。

7. 波形顯示及諧波分析：可測量電壓/電流31次以下諧波含量、諧波幅值，直方圖顯示。

8. 自動判別P3/P4電能表計接線接線錯誤，并指出錯誤接線位置,顯示二次接線圖及功率表達式，并計算更正系數。

9. 接線仿真功能可作為培訓查線的工具使用，提高現場工作人員的查線技能,儀器在不接入電壓、電流信號的情況下，可根據現場數據，得出相應的接線結果。

10. 誤差曲線記錄，顯示誤差曲線示意圖。

11. 功率穩定度測量。

12. 負荷曲線記錄（趨勢記錄）：電壓/電流/頻率/功率/功率因數等數據項中任意選定4項進行記錄。

13. 電能累計及走字試驗功能。

14. PT/CT設置，可將二次數據轉換一次數據。

15. 電壓、電流不平衡計算。

16. 矢量計算器，現場計算電壓及電流矢量和。

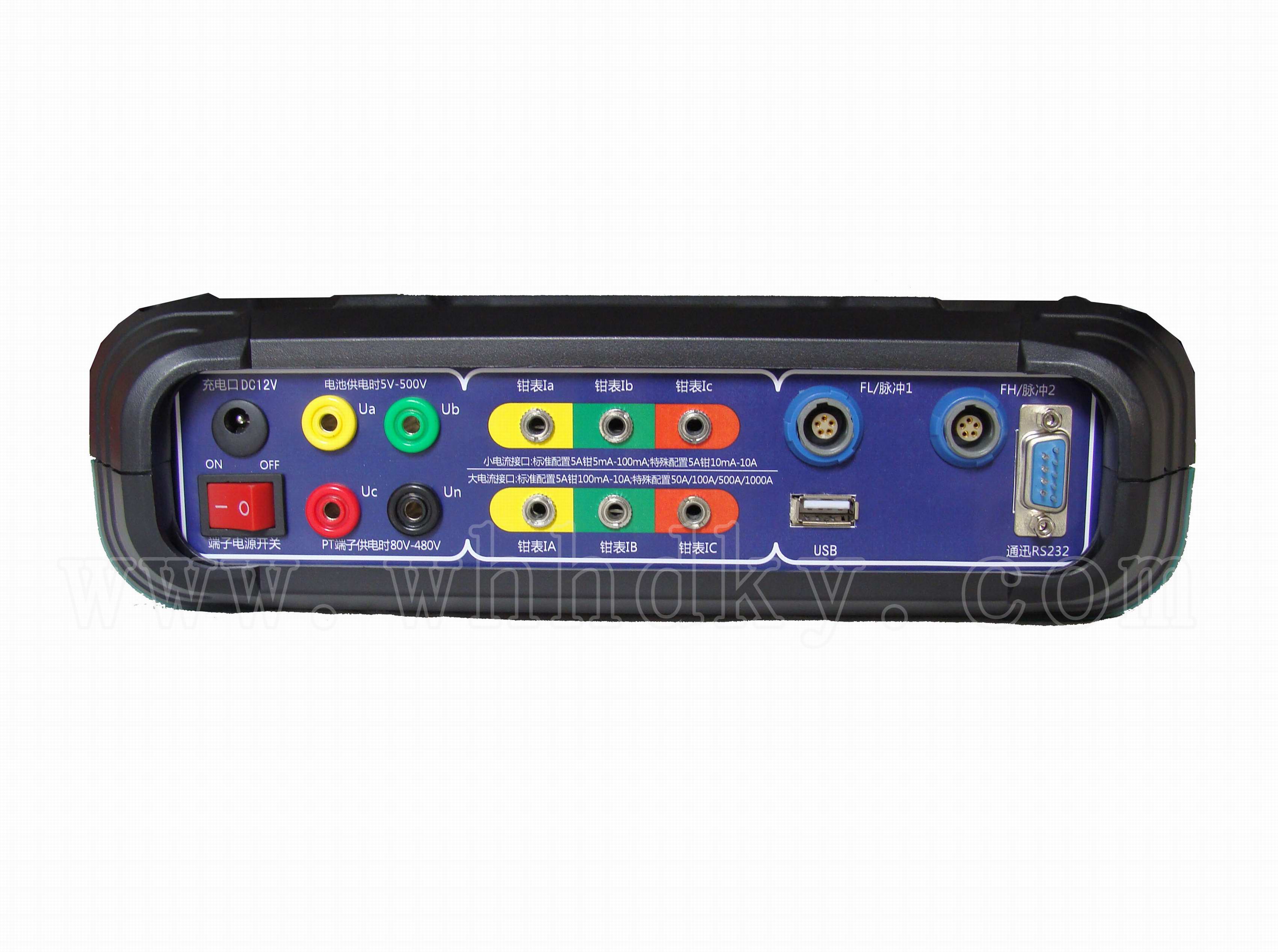

17. 儀器配備USB接口，通過U盤導出測量數據在計算機上對數據進行管理、存儲、打印檢測報告。

18. 儀器配備RS232接口，，可與計算機連機實現數據上傳，儀器數據修正。

19. 儀器配備485接口，讀取多功能電能表（國標645協議）的電能數據。

1. 電壓測量：30-500V         分辨率0.001V    準確度±0.2% 或 ±0.5%

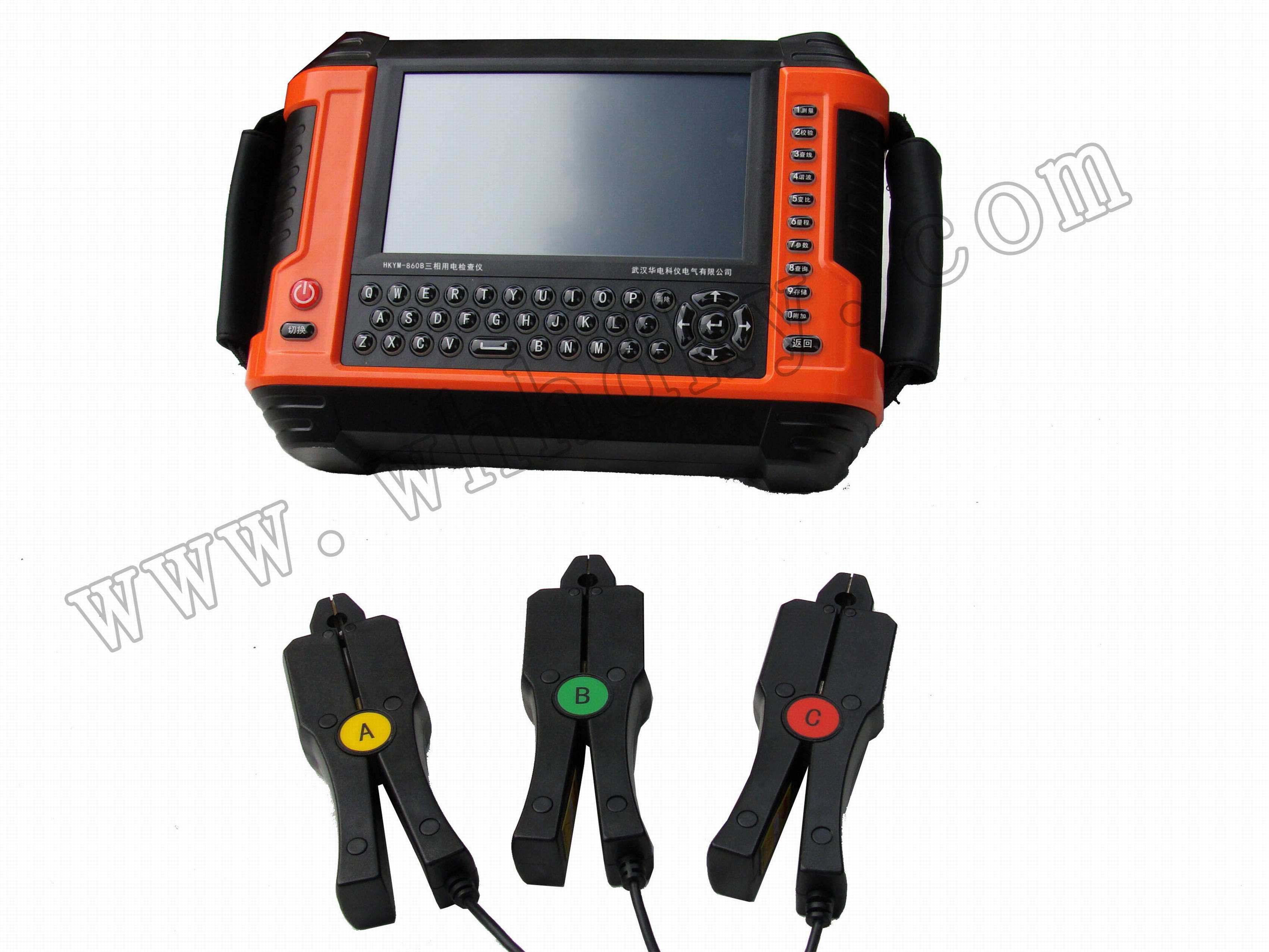

2. 電流測量：5A鉗表(過載5%In-200%In)         準確度 ±0.2% 或 ±0.5%

     500A鉗表(過載5%In-120%In)       準確度±0.5%

3. 有功功率/電能測量

鉗表測量：電壓30V～500V   電流5％In～200％In   準確度±0.2% 或 ±0.5%

電流500A鉗表（過載5%In-120%In)      準確度±0.5%

4. 無功功率/電能測量

鉗表測量：電壓30V～500V   電流5％In～200％In   準確度0.5% 或 ±1.0%

電流500A鉗表  (過載5%In-120%In)     準確度±1.0%

5. 相位測量：0°～359.99°       分辨率0.01°          準確度0.5°

6. 頻率測量：45Hz～65Hz      分辨率：0.001Hz      準確度：0.01Hz

7. 功率因數：-1.0～0～+1.0    準確度：0.002

8. 電能脈沖：輸出脈沖常數（r/kwh）18000000脈/kwh；

被校電能表常數輸入（r/kwh）   設置范圍：1～9999999

9. 使用環境：溫度：-15℃-45℃    濕度：≤±85%RH   無腐蝕性氣體

10. 供電電源：PT借電AC 80-480V  功耗≤7.5VA  鋰電池供電8000mAh  工作時間>8小時

11. 外形尺寸：275×200×72mm     重量：1.85kg
