一、HKJF-M3Y工頻耐壓局放試驗測試系統產品概述

HKJF-M3Y工頻耐壓局放試驗測試系統主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。

二、使用條件

海拔高度：≤1000m

環境溫度：-10℃～+40℃

相對濕度：<90%（25℃時）

使用環境：戶內

無導電塵埃

無火災及爆炸危險

不含有腐蝕金屬和絕緣的氣體存在

電源電壓的波形為實際正弦波，波形畸變率<3%

設有一可靠接地點，接地電阻≤0.5Ω

三、遵循標準

JB/T9641-1999  …………………《試驗變壓器》

GB/T.311.1-1997  ………………《高壓輸變電設備的絕緣與配合》

GB/T 16927.1-1997  ……………《高電壓試驗技術》第一部分 一般試驗要求

GB/T 16927.2-1997………………《高電壓試驗技術》第二部分 測量系統

GB7328-87  ………………………《變壓器和電抗器的聲級測量》

GB/7354-2003   …………………《局部放電測量》

GB/T509-1991   …………………《電力變壓器試驗導則》

GB2536-1990  ……………………《變壓器油》

GB7252-87  ………………………《變壓器油中溶解氣體分析和判斷導則》

JB8749-1998  ……………………《調壓器的通用技術要求》

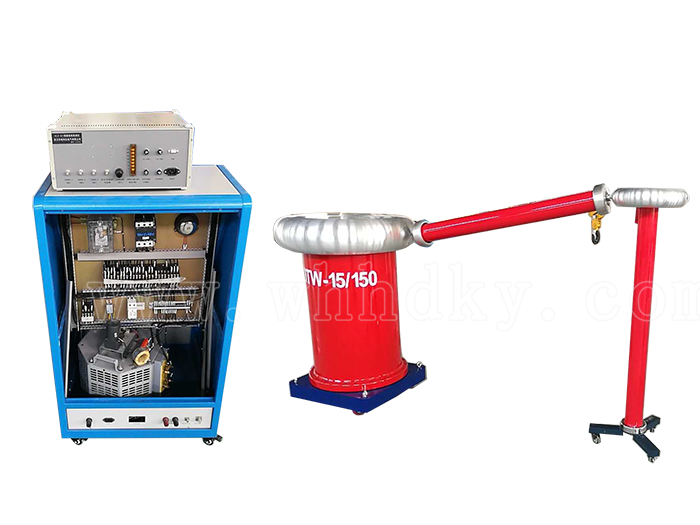

四、設備的組成

YDTW-10/120工頻無暈試驗變壓器 ……………………………………一臺

OWF-120/1000無局部放電耦合電容器…………………………………一臺

GR120/0.1工頻保護電阻…………………………………………… …一臺

KZT-9901工頻高電壓試驗控制臺（帶10KVA電動調壓器）……………一臺

LB-10電源濾波器…………………………………………………………一臺

HKJF-M3Y局部放電檢測儀……………………………………………一臺

JZF-9 校正脈沖信號發生器……………………………………………一只

五、主要設備的技術參數

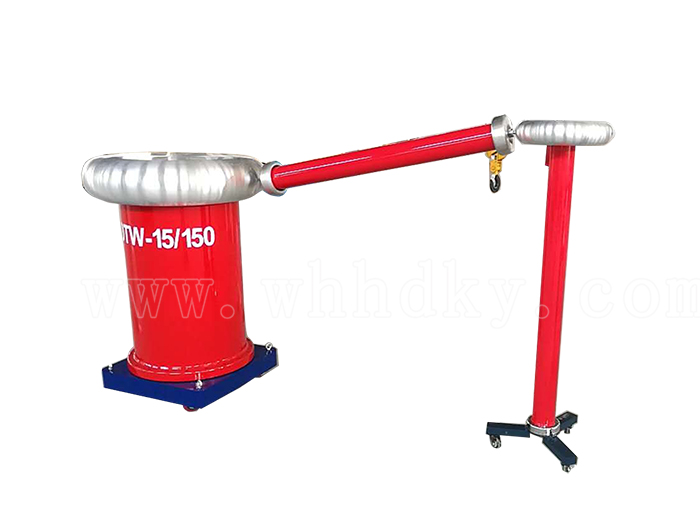

（一）、YDTW-10/120工頻無暈試驗變壓器

         額定容量：10kVA

高壓額定電壓：120 kV

低壓額定電壓：0.22kV

高壓額定電流：0.83A

低壓額定電流：45.5A

測量繞組電壓：120V

相數：?jiǎn)蜗?/span>

聯結組：II0

阻抗電壓：≤10%

輸出波形畸變率：≤3%

工頻耐壓水平：330kV/1min

局部放電量：額定電壓下≤10PC

80%額定電壓下≤5PC

允許運行時間：100%額定電壓、100%額定電流下運行1分鐘；2/3額定電壓、

2/3額定電流下連續運行

冷卻方式：油浸自冷

結構形式：絕緣外殼環氧玻璃絲繞制，可移動。

（二）、OWF-120-0.001無局部放電耦合電容器

主要技術性能

１、電容器在額定電壓UN下可連續運行1小時。

２、電容器電容量偏差范圍:-5─+10%CN 。

３、電容器介質損耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。

４、電容器短時工頻耐壓值為1.1UN 。

５、電容器在標稱值100%電壓下的局部放電量:≤5PC

根據用戶不同要求,外形尺寸可能有變化,表中尺寸僅供參考。

使用環境條件

６、使用地區海拔高度不超過1000m,環境空氣溫度范圍為-25─+45℃。

７、產品使用時,其環境空氣相對濕度應不大于80%。

（三）、GR120/0.1工頻保護電阻

額定頻率：50Hz

額定電壓：120kV

標稱電阻：7.5kΩ

局部放電量：額定電壓下<10PC

80%額定電壓下≤5PC

允許運行時間：同變壓器

結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。

 （四）、KZT-9901工頻高電壓試驗控制臺（帶10KVA電動調壓器）

操作裝置功能：

設有過電流保護

設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；

采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；

設有聲警告

設有零壓合閘、試品擊穿自動回零功能

設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位

電源為220V控制

（五）、LB-10電源濾波器

主要技術參數：

工作電壓：     0～250V

    額定電流：     45A

    額定容量：     10 KVA

    頻    率：     50 Hz　　

    衰減特性：     10KHz ～ 100KHz  ≥  60dB

                   100KHz ～300KHz  ≥  60dB

    局部放電水平： 額定電壓下 Q≤ 3PC

六、HKJF-M3Y多通道局部放電檢測儀

6.1.簡介:

   HKJF-M3Y多通道局部放電檢測儀是我們繼HKJF-M3升級后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，HKJF－M3Y多通道局部放電檢測儀比HKJF-M3局放儀在設計上更完善，使用上更方便，性能上更可靠。

6.2.功能特點：

    HKJF-M3Y多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。

6.3.主要技術指標

    6.3.1、測量通道數：3通道（標準）

6.3.2、可測試品的電容量范圍6PF~250μF。

6.3.3、檢測靈敏度允許電流（見表一）：

表一、檢測靈敏度及輸入單元允許電流值。

6.4、橢圓掃描時基：

（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。

（2）旋轉：以30°為一檔旋轉，調整觀察角度。

（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安。

6.5、顯示單元

（1）采用5.6寸矩形液晶顯示器，色彩顯示清晰。

（2）工作方法：橢圓、直線顯示，連續、暫停測量。

6.6、放大器

（1）3dB低頻端頻率f_L：10、20、40KH_Z任選。

（2）3dB高頻端頻率f_H：80、200、300KH_Z任選。

（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB。

（4）正負脈沖響應不對稱性<1dB。

6.7、時間窗

（1）窗寬：可調，50Hz 下15°～ 150°。

（2）窗位置：每一窗可旋轉0°～ 170°。

（3）兩個時間窗可分別或同時開。

6.8、脈沖峰值表

（1）數字顯示：以3位半LED數字表顯示

                     0—100    誤差：±3%（以滿刻度計）。

6.9、試驗電壓表

（1）量程200KV（需使用電阻或者電容分壓器）。

（2）顯示：3位半數字電壓表。

（3）誤差：±3%。

6.10、零標系統

（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符。

（2）零標志與所有橢圓掃描頻率相一致。

6.11、結構

（1）體積：寬430×高190×深480 mm³

（2）重量：約12KG。

（七）、JZF-9 校正脈沖信號發生器

輸出電荷量檔位：5 PC、50PC、500PC

極性：正負交替

重復頻率：1.2KHz

頻率變化范圍： >±100Hz

脈沖上升沿時間：<100ns

脈沖下降沿時間： >100us

注入電容：10PF，100PF

電容誤差 Ec≤±４％

方波電壓幅度誤差 Eu≤±４％（50PC檔位）

校正電荷誤差 Eq=(Eu2+Ec2)1/2  ≤±5％

尺寸：160×125×50mm3

重量：0.5kg

電池：6F22   9V
