備注：本方案一次測1只電流互感器，1只電壓互感器，標配0.02S級的標準器。

一、技術要求

    (A)主要功能及特點

設備配置：

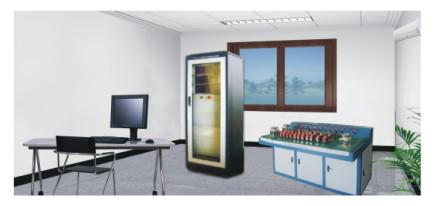

a) 全自動互感器檢定裝置臺體

b) 全自動互感器校驗儀  2.0級

c) 程控電壓電流負載箱   3.0級

d) 標準電流互感器、升流器：0.02S級、5-2000A/5A

e) 標準電壓互感器、升壓器：0.02級 、 35kV/100/V -100V

f) 立柜式互感器檢定裝置相配套的軟件光盤

g) 電腦打印機：一套

h) 測試導線（一次，二次）：各1套

1、基本功能：

1.1具有測量電壓互感器、電流互感器誤差（比差、角差）及阻抗（Ω）、導納（mS）四項基本功能；

        1.2 人機對話，采用640*480點陣大屏幕彩色液晶顯示器，視角大，自帶長壽命背光照明，全中文狀態顯示及操作提示，字體清晰美觀；

1.3所有操作均具有雙重硬件保護及極性保護和變比錯誤判斷功能，并可在特殊情況下按保護開關終止現行操作；

1.4 裝置具有通過計算機鼠標和鍵盤操作，與微機聯機，運行WINDOWS 7環境下的數據通訊及數據管理軟件，可進行數據的儲存、查詢、打印等數據管理工作，自動進行誤差化整，并能夠顯示被試互感器誤差曲線，統計送檢計劃等工作；

1.5 裝置電壓輸出部分程控電子源調節，響應速度快，調節過程平穩，在停止點定位穩定，抗干擾能力強；

1.6 可根據測量數據大小自動切換量程，并根據規程要求的測量點，按不同精度要求，自動（或手動）進行滿載和輕載測量。

1.7 全程控負載箱，電壓、電流自動切換，無需人工計算和手工換檔，大大提高了測量速度，避免選錯檔位。

1.8 過流自動保護

（a）：當在某點測量過流時，程控電源將自動歸零，同時伴有聲響提示及狀態顯示。

（b）：當裝置輸出電流超過額定值時，裝置的過流保護空氣開關自動跳開。

    2、 儀器結構

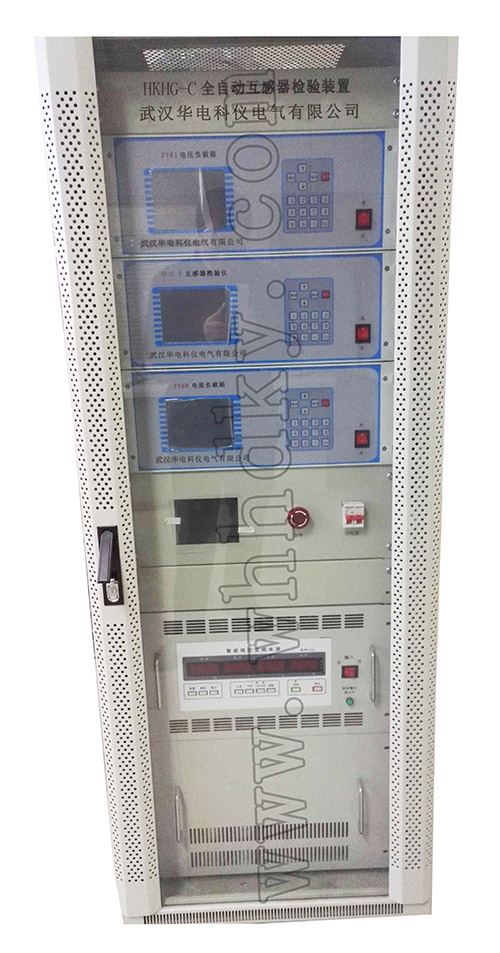

2.1整套裝置均采用國際標準立式機箱，工藝講究、外形美觀，布局合理，配有滾輪，安裝和移動方便、快捷。

2.2 裝置具有足夠的機械強度，各部件的位置合理，操作讀數方便，開關、按鈕等操作部分位于明顯的位置，備有緊急保護開關及斷開指示。

        2.3 接線端固定于接線面板上，端子排列合理，便于接線和使用，有明顯的警告等指示。

  (B)技術指標和功能要求

1 、互感器校驗臺部分

1.1 工作電源：AC 220V±10%      頻率變化范圍：(50±0.5)Hz

1.2 工作環境： 溫度  0 ℃ ~ +40 ℃

               相對濕度 ≤ 85%（25 ℃）

            海拔高度不超過1000m

1.3 最大輸出功率：10KVA

1.4二次量程：

      電流：5A1A

      電壓：100V、100/V、100／3V

1.5 量程：手動調壓范圍：電壓（%）：1~120

          電  流（%）：1~120

       自動穩定點：電壓（%）：20，50，80，100，120

          電流（%）： 1，5，20，100，120

1.6程控電源調節細度：0.1V

1.7顯示屏電壓、電流監視及顯示：范圍：0V~300V    精度：1 %

1.8裝置過流保護值：≥100A

1.9儀器功耗：22VA

2、 互感器校驗儀部分

2.1精度等級：2.0級

2.2基本誤差：

   同相分量：  △X= ±(X 2%+Y 2% ± 2個字)

   正交分量：  △Y= ±(X 2%+Y 2% ± 2個字)

   百分表  ：  1級

   注      ： “X”，“Y”為儀器的顯示值；

              “2個字” 為儀器的量化誤差。

2.3測量范圍：

同相分量：0.0001 ~  200.00    (  %  )     分辨率：0.0001

正交分量：0.001  ~  999      (  ＇ )     分辨率：0.001

阻  抗  ：0.0001 ~  60       (  Ω )     分辨率：0.0001

導  納  ：0.0001 ~  60       (  mS )     分辨率：0.0001

2.4 工作負荷：

     電   流 ：  < 0.12W  COSΦ=1

     電   壓 ：  < 0.25 VA（100V ）

2.5工作范圍：

a)電流：1%-120% In（In=5A）

5%-120% In（In=1A）

b)電壓：20%-120% Un（Un =100V、100/√3V、100/3V）

2.6 極性指示： ≤10%  Un / In

2.7耐壓：

       （1）工作回路(接地除外)對金屬面板及金屬外殼之間的絕緣電阻不低于20MΩ；

(2) 工作時不接地回路(包括電源插座)對金屬面板及外殼應能承受有效值為1.5KV的50HZ正弦電壓1MIN；

2.8 功耗：< 20VA

2.9諧波抑制比: > 26db

3 、電流、電壓負載箱技術指標

3.1 電流負載箱額定電流為5A，在1％－120％額定電流范圍內誤差不超過±3％。功率因數為0.8時二次額定負荷容量為2.5VA-60VA；

3.2電壓負載箱額定電壓為100V，在20％－120％額定電壓范圍內誤差不超過±3％。功率因數為0.8和10.時二次額定負荷容量為1.25VA-158.75 VA；

3.4準確度等級3.0級。

5、標準電流互感器、升流器

5.1精度等級：0.02S級；

5.2額定容量：5VA

5.3功率因數：COSφ=1；

5.4試驗電壓：500V；

5.5頻率：50Hz±10%；

一次電流：5-2000A

二次電流：5A

5.6升流器容量：5kVA。

6、標準電流互感器、升流器

6.1精度等級：0.02級；

6.2額定容量：0.2VA

6.3功率因數：COSφ=1；

6.4頻率：50Hz±10%；

一次電壓：10KV,10KV/

二次電壓：100V,100V/

6.5升壓器容量：800VA。

(C)軟件 技術指標和功能要求

2 電流、電壓互感器檢定數據的自動處理，其中包括根據被測互感器的精確等級，依據最新規程自動進行平均化整處理。

2 在數據錄入的過程中，自動監視判斷該互感器在不同百分比下的誤差和變差是否符合其在最新檢定規程中相應精度等級的要求。當其不符合要求時，加以警告表示。

2 根據檢定測試數據的原始記錄自動處理結果、得出結論，并根據用戶的需要打印出標準的檢定證書、結果通知書、記錄格式。

2 根據用戶輸入的年度、季度（或月份）、單位自動給出相應的單位送檢計劃并打印；并能夠根據當前的日期給出超期送檢計劃。

2 根據用戶輸入的關鍵詞，進行歷史查詢、顯示和打印。

2 出于對數據安全的考慮，本套系統軟件提供硬盤數據備份與恢復、軟盤數據備份與恢復兩套數據備份與恢復手段，從根本上杜絕了數據丟失的可能。
