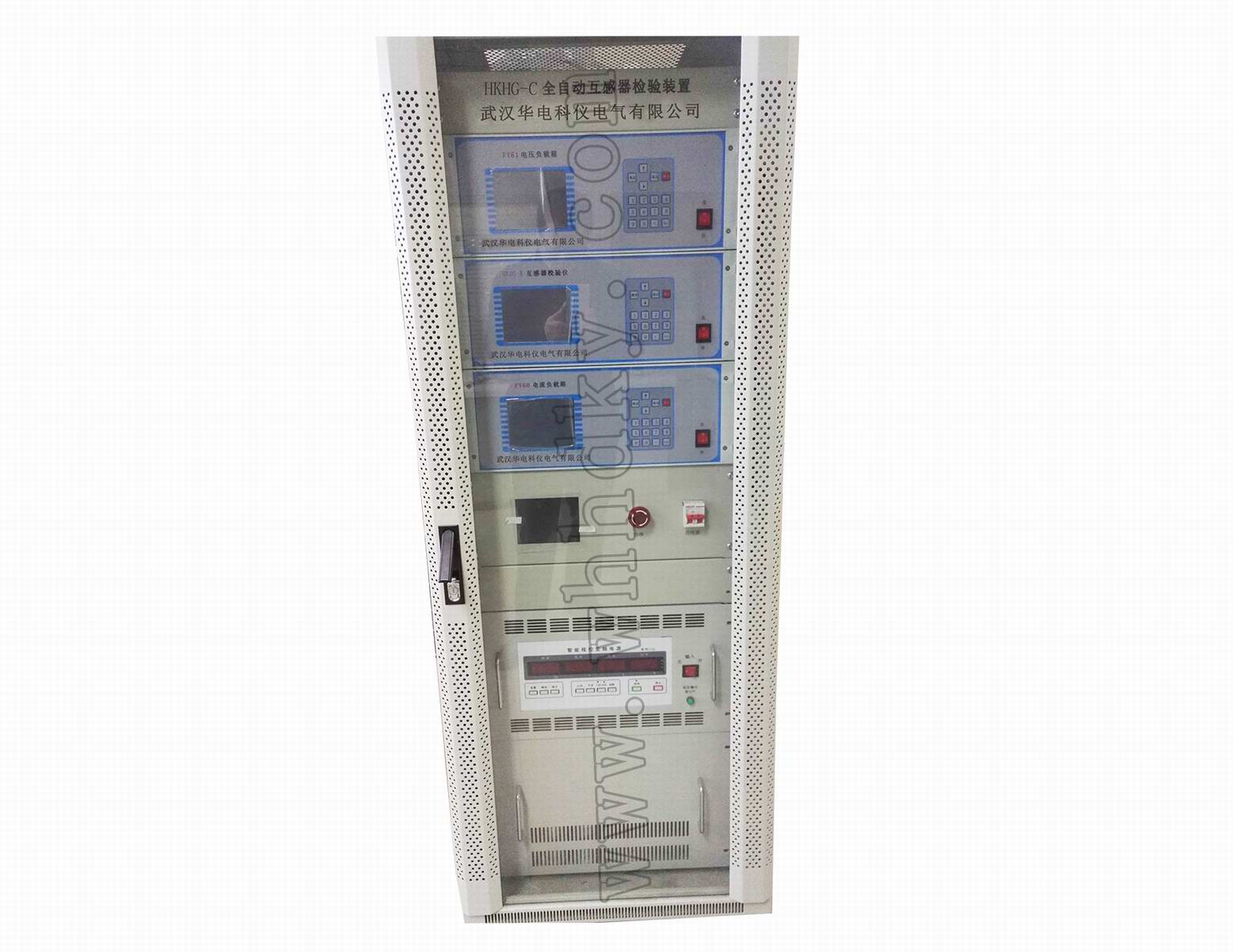

HKHG-C（全套）互感器全自動檢定裝置產品概述
    HKHG-C互感器檢定裝置是我公司為了適應現代互感器校驗的快速、準確的特點而開發的新一代互感器檢定裝置。該裝置由HKHG-C互感器校驗儀、電流電壓負載箱、控制柜等幾個部分組成。在保持原技術特點的前提下，在電流互感器的快速測量、測試點的快速定位、以及負荷箱、各種變比的互感器覆蓋等方面有了很大的提高。

1.主要裝置

程控源互感器檢定裝置

帶升流器精密電流標準互感器

帶升壓器精密電壓標準互感器

2.裝置主要功能

互感器校驗臺，互感器校驗儀，互感器誤差數據管理系統。實現自動調壓，自動定點，自動測量，自動管理的功能。滿足校驗S級電流互感器及電力互感器要求。

可檢定0.2S及以下電流互感器或0.2級及以下電壓互感器的誤差校驗；

校驗臺造型美觀大方；

自動調壓：程控源輸出電流電壓具有實時測量顯示功能；

自動定點、換檔：

按照國家規程規定，自動調壓至測量點；穩定性好，時間短，重復性好；

自動測量、校驗：

實現自動校驗，根據國家檢定規程，裝置根據測試數據自動進行量程切換，自動進行滿載、輕載測量。

手動測量、校驗：能實現自動/手動測量、檢驗的選擇。

電流、電壓負載箱自動切換；

臺體根據計算機下達的指令能自動切換標準互感器的一次和二次接線,無需人工參與接線；

校驗儀可單獨使用，方便調試檢定和現場使用；

臺體有完善的報警和保護功能，發生過流、過壓、電源短路等不安全因素，臺體自動降低電流、降壓、并發出報警信號；

數據通訊：

臺體能與SG186營銷業務應用系統連接，實現數據自動傳遞至SG186營銷業務應用系統數據庫；并能自動存儲到計算機（軟件），數據自動存儲和掉電保護；供方無償提供接口軟件，無償升級、維護。

自動打印證書：可根據需要輸出規程要求的各種證書文件；

檢定過程中，能方便查看誤差，能顯示所測量的誤差曲線及誤差范圍；

軟件負責終身免費升級，能夠?qū)崿F(xiàn)網絡化管理，

CT自動退磁：

臺體裝有退磁電阻，無需手動操作，自動完成退磁實驗；

互感器在校驗過程中拆接方便。

檢定過程中，能方便看誤差，能顯示所測量的誤差曲線及誤差范圍。

具有完善的在線幫助系統，所有的按鈕及工具欄有操作提示，所有功能及操作均有詳細的幫助說明；

程控源安全保護：

程控源具有自鎖保護功能，保證設備安全；所有操作均具有雙重硬件保護及極性保護和變比錯誤判斷功能并可給出提示界面，可在特殊情況下按保護開關終止現行操作；

控制軟件界面友好，操作方便，符合使用習慣，該軟件自動控制校驗儀及檢定臺、測試臺；

自動管理數據：

軟件根據規程的要求自動對誤差數據進行管理；

操作方式靈活：手動、自動，自由選擇；自動校驗時誤差超差具有聲響提示。

軟件網絡功能強：

軟件兼容性強，易與不同系統聯系；

軟件平臺：

操作系統采用WINDOWS操作系統。

圖形用戶接口，多窗口顯示，菜單驅動，鼠標操作。

數據庫提供接口資料便于用戶維護和二次開發。

具有統計功能，可按局號、廠號、校驗時間、檢定員、廠家分別統計。

能有效的保護和處理數據；

保證檢定數據及時保存，并保存成標準數據庫格式；

對硬盤數據能及時進行備份；

提供在其它機器上查詢及打印的程序；

檢定的方案和證書格式可依據用戶需求進行設置，做到鼠標一點，即可自動打印檢定證書；

依據不同試驗，智能判斷誤差數據并剔除粗大誤差，自動平均及按照修約規則化整誤差，誤差超限有明顯的報警顯示；

完善的在線幫助系統，所有按鈕及工具欄有操作提示，所有功能及操作均有詳細的幫助及說明；

保證通信穩定可靠。

裝置能測量阻抗、導納。

程控源校驗臺主要技術指標：

為了獲得穩定快速的0-250V輸出電壓，校驗臺必須使用自帶顯示和保護的全自動程控源:

臺體輸入電源：電壓：AC 220V±10％；頻率：50Hz±0.5 Hz

工作環境：溫度：-10℃～40℃；濕度：<80％（25℃）

輸出功率：10kVA

百分表準確度：1％，顯示范圍：1～199％

二次量程：電壓：100V， 100V/；電流：1、5（A）

自動穩定點：

電壓（％）：20、50、80、100、120

電流（％）：1、5、20、100、120

過流保護檔選擇：自動

最小微調：﹤0.04％

重量：小于120kg

退磁電阻：8W

互感器校驗儀的相關參數

測量范圍：

同相分量（％）：0.0001～200.0 分辨率：0.0001

正交分量（分）：0.001～999.9        分辨率：0.001

阻抗（W）：0.0001～10.0 分辨率：0.0001

導納：0.0001～10.0 分辨率：0.0001

基本誤差：

同相分量： DX=±（X×2％+Y×2％±D）

正交分量： DY=±（X×2％+Y×2％±D）

“X”、“Y”——儀器的顯示值 “D”——儀器的量化誤差

百 分 表： 0.5級

工作范圍：

電流：（1％-149％）In  （In=5A）

  （5％-149％）In  （In=1A）

電壓：（5％-149％）Un  （Un=100V，100V/）（5％-199％）Un  （Un=100V/）

工作負荷：

電流：To對Tx<0.12W cosΦ=1

電壓：a對x<0.25VA (100V)

極性錯誤指示

額定工作電流（電壓）的5％以上，誤差超過180％時，應有極性指示。

變比錯誤指示

額定工作電流（電壓）的5％以上，誤差超過30％而小于180％時，應有變比錯誤指示。

絕緣和耐壓試驗及說明：

端子Tx和（）端子相通

K和D端子均與（）端子不通

電源插座對外殼能承受1.5kV，1min耐壓

全自動電流電壓互感器負荷箱的相關參數

電流檔和電壓檔都能全自動切換

額定容量：

電壓：1.25VA～158.75VA COSΦ=0.8、COSΦ=1.0

電流：2.5VA～60VA  COSΦ=0.8

2.5VA～5VA COSΦ=1.0

測量范圍：

電壓： 20％～120％

電流： 1％～120％

帶升流器精密標準電流互感器：

配套的帶升流器的標準電流互感器，在測量中具有升流和作為標準互感器雙重功效，技術指標如下：

一次電流：5A～2000A

二次電流：5A

頻率：50Hz                 準確度等級：0.2S級

升流器電壓：250V           升流器容量：5kVA

額定負荷：5VA              下限負荷：2.5VA

功率因數：1.0               額定電壓：500V
