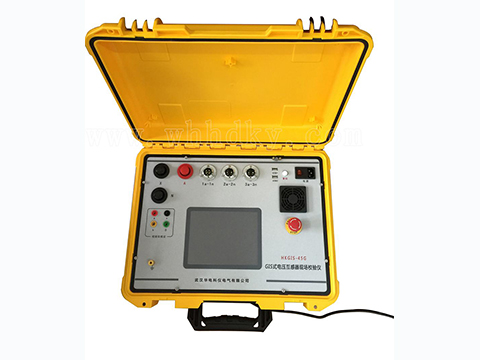

HKGIS-45G GIS式 電壓互感器現場校驗儀產品概述
對于電容式電壓互感器現場進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電容式電壓互感器現場測試儀（校驗儀）(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電容式電壓互感器誤差的測量�？梢愿采w6KV/100V、6KV/
/100V//100V/、10KV/100V、10KV/
/100V/
、35KV/100V、35V/
/100V/
、110kV/100V、110kV//100V/
、220kV/100V以及220kV/
/100V /
變比的電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。并且儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
功能特點
1. 無需升壓源、標準互感器、負荷箱，即可實現現場測試電壓互感器的比差、角差，測試結果完全滿足國家互感器檢定規程。
2. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
3．具有極性、變比、接線檢查功能。
4. 單臺測試儀即可完成對電壓互感器誤差的測量。
5. 具有測試速度快、處理信息量多和存儲容量大的特點。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。
技術參數
|
環境條件： |
溫度： |
（5~40）°C |
|
相對濕度： |
<80%（25°C） |
|
|
海撥高度： |
<2500m |
|
|
電源頻率： |
50±0.5Hz |
|
|
被測電壓互感器類型： |
電容式電壓互感器 |
|
|
誤差測量準確度： |
0.05% |
|
|
分壓比測量準確度： |
0.5% |
|
|
分壓電容測量準確度： |
2% |
|
|
直流電阻測量準確度： |
0-0.1Ω |
3% |
|
0.1-50 |
1% |
|
|
內部標準電壓互感器部分： |
||
|
變比范圍： |
6KV/100V、 |
6KV/ |
|
10KV/100V、 |
10KV/ |
|
|
35KV/100V、 |
35KV/ |
|
|
110KV/100V、 |
110KV / |
|
|
220KV/100V、 |
220KV/ |
|
|
準確度等級： |
0.05% |
|
|
檢定部分： |
電壓范圍： |
0-100V （百分表誤差0.5%） |
|
比差： |
0.001%-3% （100V） |
|
|
角差： |
0.00′-50′（100V） |
|
|
誤差： |
DX=±(2%×X+2%×Y±2個字) |
|
|
DY=±(2%×X+2%×Y±2個字) |
||
|
導納： |
0.1mS-99.9mS |
|
|
誤差： |
DX=±(2%×X+2%×Y±2個字) |
|
|
DY=±(2%×X+2%×Y±2個字) |
||
|
外形尺寸： |
496*394*185 mm |
|
|
重量（Kg） |
14.0 |
|
