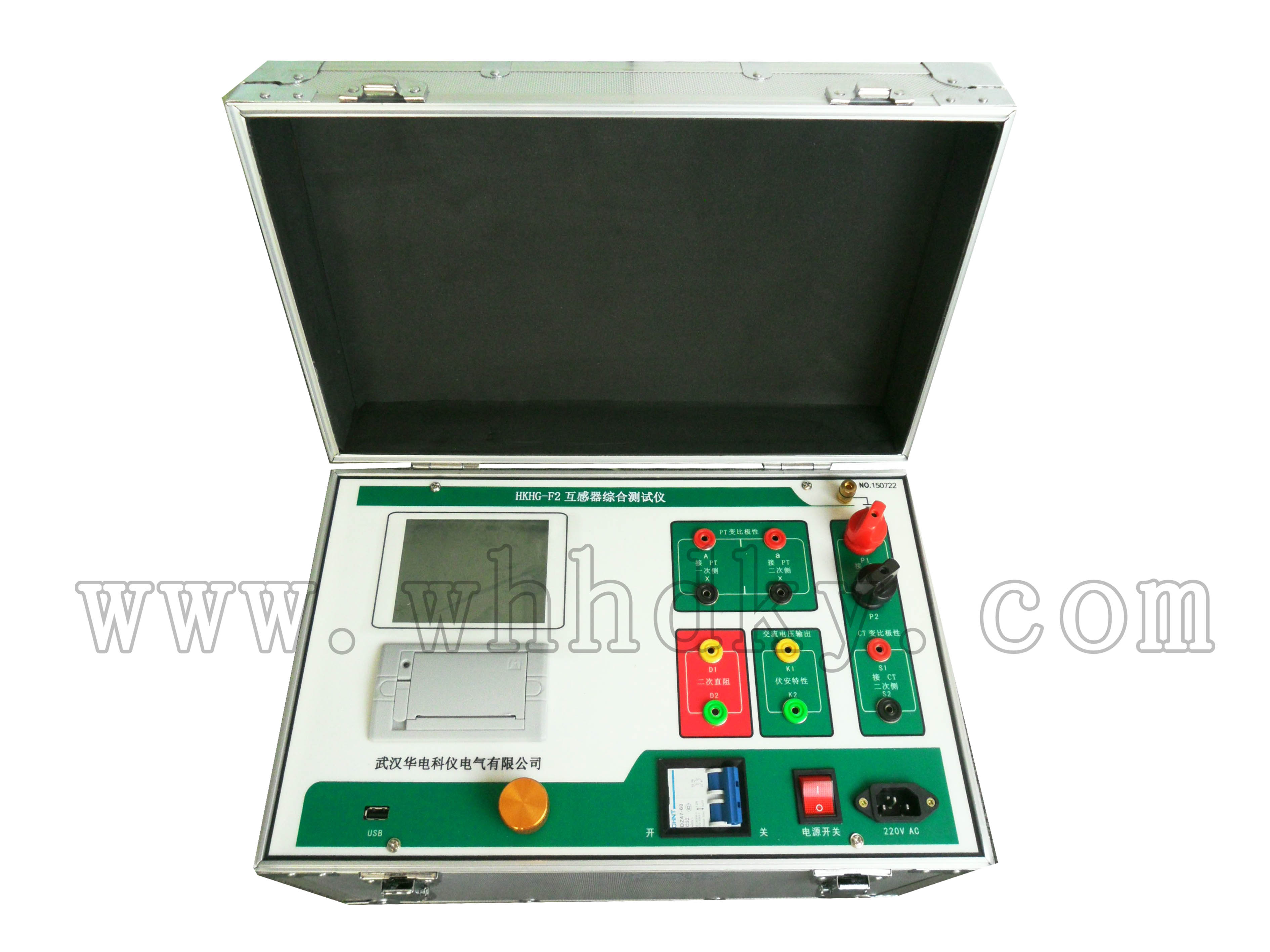

HKHG-F1 全功能互感器特性綜合測試儀

設備名稱:全功能互感器特性綜合測試儀型號:HKHG-F1數量:1臺/套生產廠家:武漢華電科儀電氣有限公司頁面關鍵詞:全功能互感器特性綜合測試儀,互感器特性綜合測試儀,互感器測試儀
咨詢熱線:027-88933327




產品概述

HKHG-F1 全功能互感器特性綜合測試儀產品概述

安全操作

• 在將測試儀置入運行前,檢查測試儀是否有可見的損壞。

• 不要在多雨或潮濕氣候下操作測試儀。

• 不要在易爆氣體或蒸汽存在的環境下操作測試儀。

• 在將測試儀投入操作前,確保通風口,電源開關和電源插座沒有被阻塞。

• 測試儀的內部可能產生高電壓!因此,只有具備資質的人才允許打開測試儀。

• 為了防止寄生電流或電壓,總是將測試儀的等電位地接到保護地。

• 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中,測試儀是測試對象的唯一電源。

• 當測量互感器的變比時,請確保接線正確,否則在互感器內部可能產生危及生命的電壓,有可能損壞被測互感器和測試儀!

• 如果測試儀或者任何附加裝置或是附件看起來不能正常工作,請停止使用。

注意:

1、為了人身及設備安全,使用前請詳細閱讀說明書,并嚴格參照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置,在對互感器進行各項試驗時,請務必將互感器各端子上的連接線斷開,保證互感器完全處于離線狀態。

4、CT變比極性試驗時,應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時,一次繞組的零位端接地。

6、實驗中嚴禁觸碰所有測試端子。

功能特點



1. 支持檢測CT和PT、單機輸出電壓0-2500V,電流0-600A.

2.滿足 GB1207、GB1208等規程要求.

3.無需外接其它輔助設備,單機即可完成所有檢測項目.

4. 自帶微型快速打印機、可直接現場打印測試結果.

5.采用智能控制器,操作簡單.

6.大屏幕液晶,圖形化顯示接口.

7.按規程自動給出CT/PT(勵磁)拐點值.

8.自動給出5%和10%誤差曲線.

9.可保存3000組測試資料,掉電后不丟失.

• 支持U盤轉存資料,可以通過標準的PC進行讀取,并生成檢測報告.

• 小巧輕便≤22Kg,非常利于現場測試.

詳細參數







項    目

參    數

工作電源

AC220V±10% 、50Hz

設備輸出

0~2500V(0-20A)

輸出電流

0~600A(0-5V)

二次繞組

電阻測量

范圍

0.1~300Ω

精度

0.5%±1mΩ

二次實際

負荷測量

范圍

5~300VA

精度

≤0.5%

CT/PT

角差測量

精度

±4min

分辨率

0.1min

CT/PT

比差測量

精度

≤0.05%

分辨率

0.1

CT

變比測量

范圍

5-25000A/5A(5000A/1A)

精度

≤0.5%

PT

變比測量

范圍

1-10000

精度

≤0.5%

工作環境

溫度:-10℃ ~ 40℃,濕度:≤90%,海拔高度:≤1000m

尺寸

380mm × 240mm × 260mm

重量

≤22Kg





工作條件要求



1、 輸入電壓 220Vac±10%、額定頻率 50Hz;

2、 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題,或者電源沒有對地的隔離連接,仍然可以使用測試儀,但是我們不保證安全;

3、 參數對應的環境溫度是23℃±5℃;

4、 保證值在出廠校驗后一年內有效。
