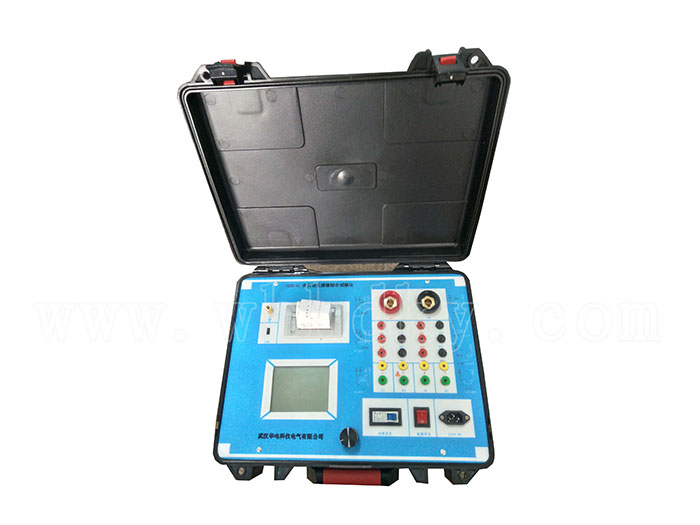

HKHG-6L六路同測互感器綜合特性測試儀產品概述
互感器特性綜合測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。
實驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，可測裝在變壓器中的套管CT。
支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。無需外附升流、升壓器及380V電源。
操作簡單方便，提高工作效率，可在高溫、高濕、極寒環境下使用。是一種性價比較高的高科技產品。
支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求
• 無需外接其它輔助設備，單機即可完成所有檢測項目
• 自帶微型快速打印機、可直接現場打印測試結果
• 采用智能控制器，操作簡單
• 大屏幕液晶，圖形化顯示接口
• 按規程自動給出CT/PT（勵磁）拐點值
• 自動給出5%和10%誤差曲線
• 支持六組變比同時測量
• 可保存3000組測試資料，掉電后不丟失
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告
• 小巧輕便≤35Kg，非常利于現場測試
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～3000Vrms，（電流最大設置20A） |
|
|
大電流輸出 |
0～1000A(5V) |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
分辨力1mΩ |
|
|
二次實際 負荷測量 |
范圍 |
5～500VA |
|
精度 |
1%±0.1VA |
|
|
CT 變比測量 |
范圍 |
≤25000A/5A（5000A/1A） |
|
精度 |
±0.5% |
|
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
±0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg |
|
