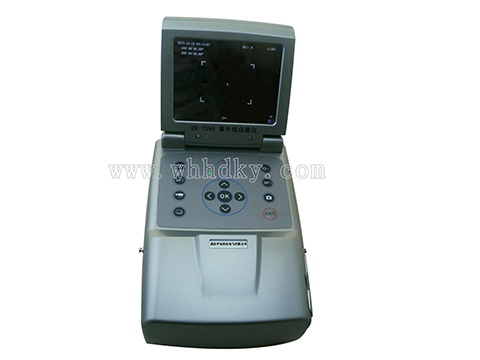

HK-TD90 紫外成像儀產品介紹：
HK-TD90紫外成像儀是華電科儀在實際應用中采納廣大客戶寶貴意見的基礎上，綜合目前市場上紫外成像儀的優點而精心設計的一款檢測放電的儀器設備，是華電科儀公司推出的第二代紫外成像產品。各項性能指標均達到或領先于同行業儀器的水平，是國內自主研發生產和銷售的專業級儀器，填補了紫外儀器國產化的空白。
HK-TD90紫外成像儀在原有儀器的基礎上，增加了更多新的功能、設計更科學、結構更小巧，靈敏度更高。它嗓聲干擾小、電暈精確定位、觸摸屏操作、圖像存儲記錄等功能對現場的使用提供了極大的方便、同時體積小、重量輕使在日常的操作過程中減輕了勞動的強度，提高工作效率。
HK-TD90紫外成像儀以其卓越的性能、科學的設計將為各行業的安全生產保駕護航。它可應用于供電公司、發電廠、電氣設備制造廠、鐵路行業、鋼鐵行業、化工行業、科研機構、環保部門等，能及時發現存在的隱患，從而減少各種事故的發生，成為安全生產不可缺少的工具。
1、高靈敏度達到3×10-18watt/cm2
2、紫外可見光全區域準確疊加，精確定位
3、5.7寸可折疊LCD屏，陽光下可讀
4、聲光報警功能
5、按鍵和觸摸屏操作，操作更方便
6、紫外圖像增強、積分功能，更易發現細小問題
7、SD卡在線升級功能
8、GPS定位功能，記錄位置信息
9、專業化報表分析軟件，更利于現場情況分析
10、體積小、重量輕，方便操作
11、運行中絕緣子的劣化以及復合絕緣子及其護套電蝕檢測
12、支柱式絕緣子的微觀裂紋檢測
13、懸掛式瓷絕緣子的零值絕緣子檢測
14、評估絕緣設備表面的污穢程度
15、評估驗收高壓帶電設備布局、結構、安裝、設計是否合理
16、檢測運行中電力設備外絕緣子閃絡痕跡
17、高壓輸電線路斷股及線經過線而引起的電暈放電
18、高壓輸變電設備上可能搭接的導電物體，如金屬絲
19、大型發電機定子線棒端部和槽壁電暈放電檢測
|
型號 |
HK-TD90 |
|
|
應用領域 |
||
|
紫外通道屬性 |
類型 |
單色視頻(可設置圖像顏色) |
|
最小紫外光靈敏度 |
3×10-18watt/cm2 |
|
|
最小放電靈敏度 |
1.5pc 于8m距離處 |
|
|
波長 |
240 ～ 280nm |
|
|
視域 |
5.5°×4.0° |
|
|
聚集 |
紫外光/可見光通道均可自動和手動聚焦 |
|
|
聚集范圍 |
2m～∞ |
|
|
探測器壽命范圍 |
無衰減 |
|
|
幀頻 |
50Hz |
|
|
可見光屬性通道 |
最小可見光靈敏度 |
0.1lux |
|
變焦 |
24×光學變焦 + 12×數字變焦 |
|
|
圖像顯示 |
顯示屏 |
5.7"VGALCD，帶背光，帶觸摸 |
|
監視器 |
PAL/NTSC |
|
|
圖像模式 |
組合 （紫外圖像/可見光圖像）；只顯示紫外光/可見光圖像 |
|
|
數據處理 |
紫外光/可見光圖像疊加處理 |
紫外光/可見光圖像全屏重疊精度小于1毫弧度 |
|
紫外圖像增強 |
數字濾波降噪，消除太陽光輻射影響 |
|
|
紫外圖像積分 |
可設置積分時長，利于微弱紫外信號檢測 |
|
|
視頻壓縮/解壓 |
H.264標準 |
|
|
報警 |
光子數超標報警，透過聲音輸出或LED |
|
|
菜單 |
按鍵操作，也可觸摸操作 |
|
|
位置信息 |
GPS |
|
|
時間/日期 |
可設置，可保存 |
|
|
圖像凍結 |
可凍結實時圖像 |
|
|
程序升級 |
通過SD卡可對儀器固件程序升級 |
|
|
分析報表軟件 |
光子數計算，報表生成 |
|
|
數據儲存 |
視頻格式 |
AVI |
|
圖片格式 |
JPEG |
|
|
語音 |
語音注釋，WAV格式 |
|
|
回放 |
視頻、圖片和語音 |
|
|
存儲介質 |
SD卡，容量2G |
|
|
數據下載 |
讀卡器，或USB |
|
|
電源系統 |
功耗 |
10W |
|
電池 |
可充電鋰電池 |
|
|
電池工作時間 |
2小時連續工作（常溫） |
|
|
充電 |
在線充電，或充電器 |
|
|
外接電源 |
9-12V，11VA |
|
|
電源適配器 |
110-240VAC,50-60HZ/9VDC 4A |
|
|
環境參數 |
工作溫度范圍 |
-20℃～ 55℃ |
|
存儲溫度范圍 |
-25℃～ 60℃ |
|
|
濕度 |
95%（非凝結） |
|
|
封裝 |
IP54 |
|
|
物理參數 |
尺寸 |
238mml*165mml*91mmH |
|
重量 |
2.5Kg |
|
|
接口 |
電源接口 |
有 |
|
視頻輸出口 |
CVBS |
|
|
USB接口 |
有 |
|
|
SD卡槽 |
有 |
|
|
配置 |
標準配置 |
TD90全日盲紫外成像儀，AC電源適配器，鋰電池，充電器，SD卡，SD卡讀卡器，視頻線，USB線，分析報表軟件光盤，說明書，保修卡，背帶，便攜箱 |
|
可選配置 |
車載電源轉換器 |
|
