測試種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器

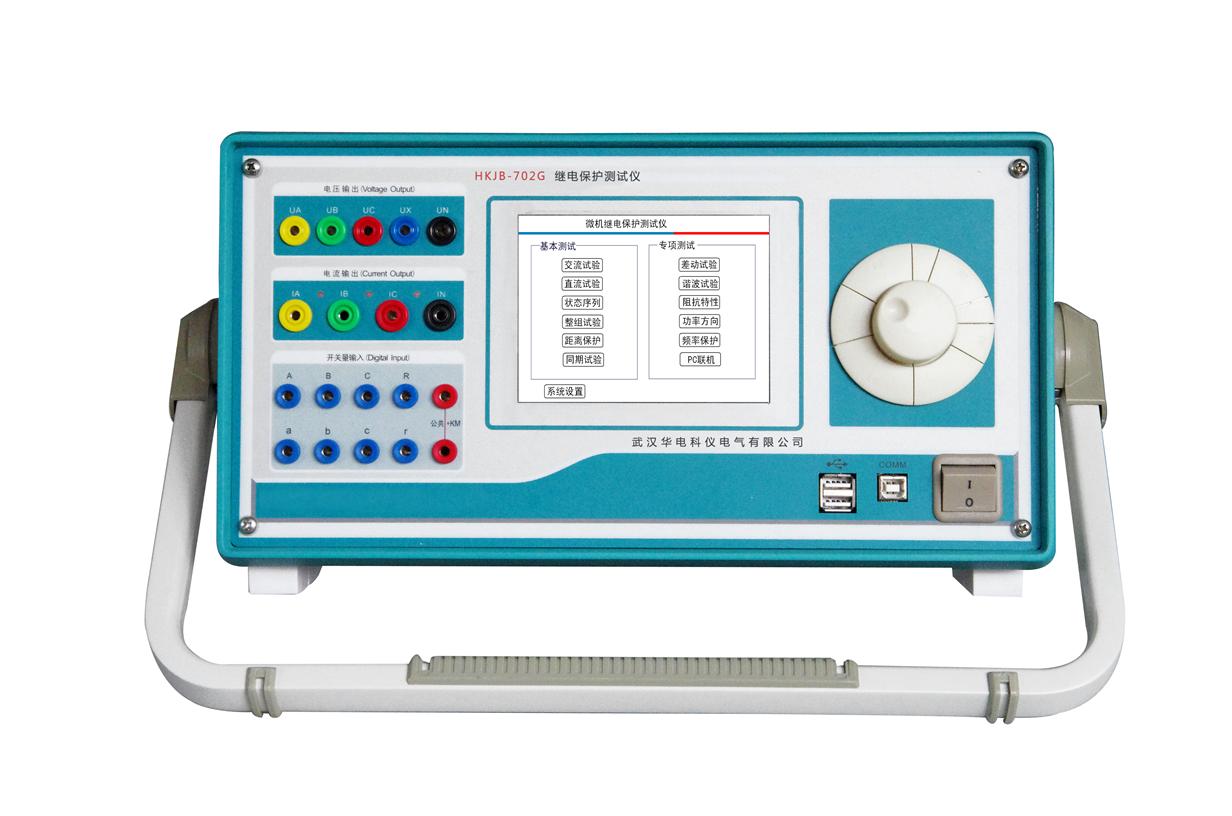

HKJB-702G微機繼電保護測試儀主要性能特點：

u 標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，每相電流可輸出40A，第4相電壓Ux為多功能電壓項，可設為4種3U₀或檢同期電壓，或任意某一電壓值的情況輸出。

u 單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示�？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

u 雙操作方式，聯接電腦運行  單機可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，也可在Windows平臺上的全套中文操作軟件上操作等。

u 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如差動試驗、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

u 開關量接點豐富  7路接點輸入和2對空接點輸出（聯機8路接點輸入和4對空接點輸出），輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

u 大屏幕LCD顯示屏  本機采用640×480點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

u 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

u 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用直流電源輸出。

u 性價比高  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

HKJB-702G微機繼電保護測試儀主要技術指標：

¿  交流電流輸出

輸出精度                     0.2級

相電流輸出（有效值）               0～40A

三并電流輸出（有效值）             0～120A

相電流長時間允許工作值（有效值）         10A

相電流最大輸出功率                 450VA

三并電流最大輸出時最大輸出功率         900VA

三并電流最大輸出時允許工作時間         10s

¿  直流電流輸出

輸出精度                           0.5級

電流輸出                           0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓                   20V

¿  交流電壓輸出

輸出精度                           0.2級

相電壓輸出（有效值）             0～120V

線電壓輸出（有效值）             0～240V

相電壓/線電壓輸出功率            80VA / 100VA

¿  直流電壓輸出

輸出精度                           0.5級

相電壓輸出幅值                   0～±160V

線電壓輸出幅值                   0～±320V

相電壓/線電壓輸出功率           70VA / 140VA

¿  頻率諧波輸出

頻率范圍（基波）                 20～500Hz（聯機0~1000Hz）

諧波次數                         1～8次（聯機1~20次）

¿  開關量及時間測量
