光數字繼電保護測試儀工控型面板指示說明

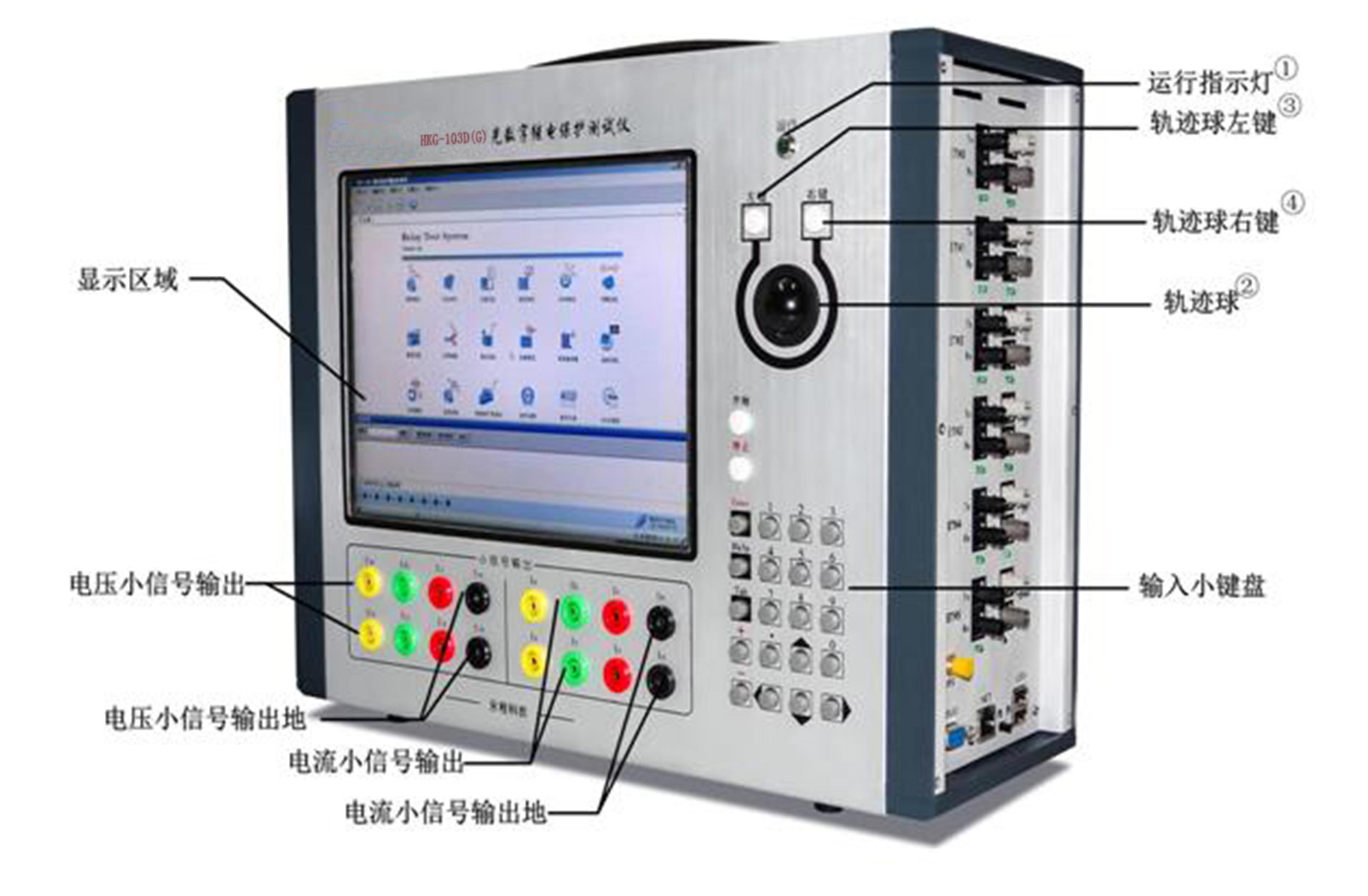

HKG-103D(G) 面板
注：①運行指示燈亮說明系統工作正常，否則系統異常；
②軌跡球相當于鼠標；
③相當于鼠標的左鍵，即確定；
④相當于鼠標的右鍵，即取消。
光數字繼電保護測試儀工控型側面板指示說明圖

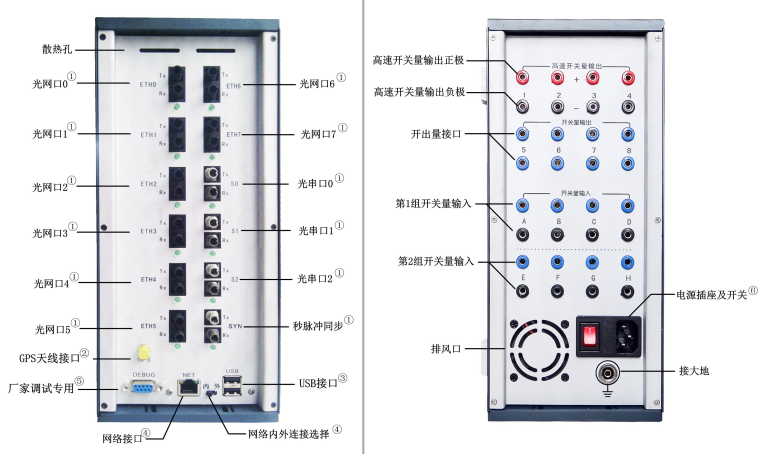

HKG-103D(G) 左右兩側面板
①光通信口Tx表示發送，Rx表示接收； ②外接GPS天線； ③可接鍵盤、鼠標、移動硬盤或U盤等帶USB接口的外圍設備；
④網絡連接模式選擇，內：本機測試模式，使用內部工控機操作；外：可通過網絡外連筆記本電腦或臺式機； ⑤廠家售后服務專用；
⑥開關指示燈亮說明電源正常，否則指示燈滅。
|
型 號 |
HKG-103D(G) |
|
|
光口數量 |
8對光纖網口 + 3對光纖串口 |
|
|
光纖網口 |
100Base-FX (100Mbit、多模光纖、全雙工) 端口類型：ST 傳輸距離：>1Km 支持協議：IIEC61850-9-2(含點對點)、Goose 性能： 一個光口可同時輸出10組SMV報文+16組Goose報文 支持無link發送 發送均勻性誤差<0.1us 報文時間戳標記誤差<0.1us |
|
|
光纖串口 |
2M～10M多模光纖 端口類型：ST 傳輸距離：>1Km 支持協議：IEC60044-8擴展幀、國網擴展幀、許繼私有 性能：發送均勻性誤差<0.1us 報文時間戳標記誤差<0.1us |
|
|
同步接口 |
支持：GPS（內置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E） 性能：GPS、PPS、IRIG-B(DC)同步時鐘誤差<1us 1588的P2P模式下同步時鐘誤差<1us（1588接口與光纖網口復用） 支持B碼發送。有GPS信號時用GPS時鐘，無GPS時用內部時鐘 |
|
|
小信號輸出 |
通道數：12路 輸出類型：電壓型（可選4～20mA電流型） 幅值輸出范圍：DC 0~10V AC：0~7.07V 幅值精度：0.1% * 設定值 ± 1mv 頻率范圍： 0 ～ 1000Hz 頻率精度:2mHz 相位范圍： 0°～ 359.999° 相位精度:0.1° 合閘角精度：0.1° 通道同步性：<10μs |
|
|
開關量輸入 |
路數：8路 規格：10-250VDC或空接點,自動識別 分辨率：1μs 最大測量時間：4200S |
|
|
開關量輸出 |
路數：8路（含4對高速開出） 規格：空接點 交直流開斷能力：0.5A,250V |
|
|
電源 |
AC:176V～250V 額定頻率：50Hz |
|
|
重量 |
6Kg |
|
|
尺寸（W*H*D） |
300 mm *140 mm *380 mm |
|
