在電力生產和供應過程中，為保證供電的可靠性，電力系統經常采用兩個或兩個以上的電源進行供電，并考慮相互之間采取適當?shù)膫溆梅绞�，�?dāng)工作電源失去電壓時，備用電源由自動裝置立即投入，從而保證供電的連續性，這種制動裝置稱為備用電源自動投入裝置，簡稱自投。
備用電源自動投入裝置可以有效地提高供電可靠性，而且本身的實現原理簡單，費用較低，在發電廠和變電站及配電網絡中得到了廣泛的應用。
然而，自投在帶來方便的同時，也會帶來一些麻煩。根據統計資料，因自投裝置本身拒動和誤動而造成的停電事故在電力系統停電事故中仍然占有相當?shù)谋壤?/span>
自投裝置在電力系統中的應用日益廣泛，其安全可靠運行是保證備投成功的關鍵條件。
采用雙電源和多電源系統供電的設備關聯復雜，運行方式多變，自投裝置的現場實際模擬試驗因需要改變供電方式或停電而無法進行。整組試驗環節甚多，接線復雜而且費時費力，還相當容易出錯，因此判定和驗證自投裝置能否正確動作是一項非常繁瑣而且困難的工作。

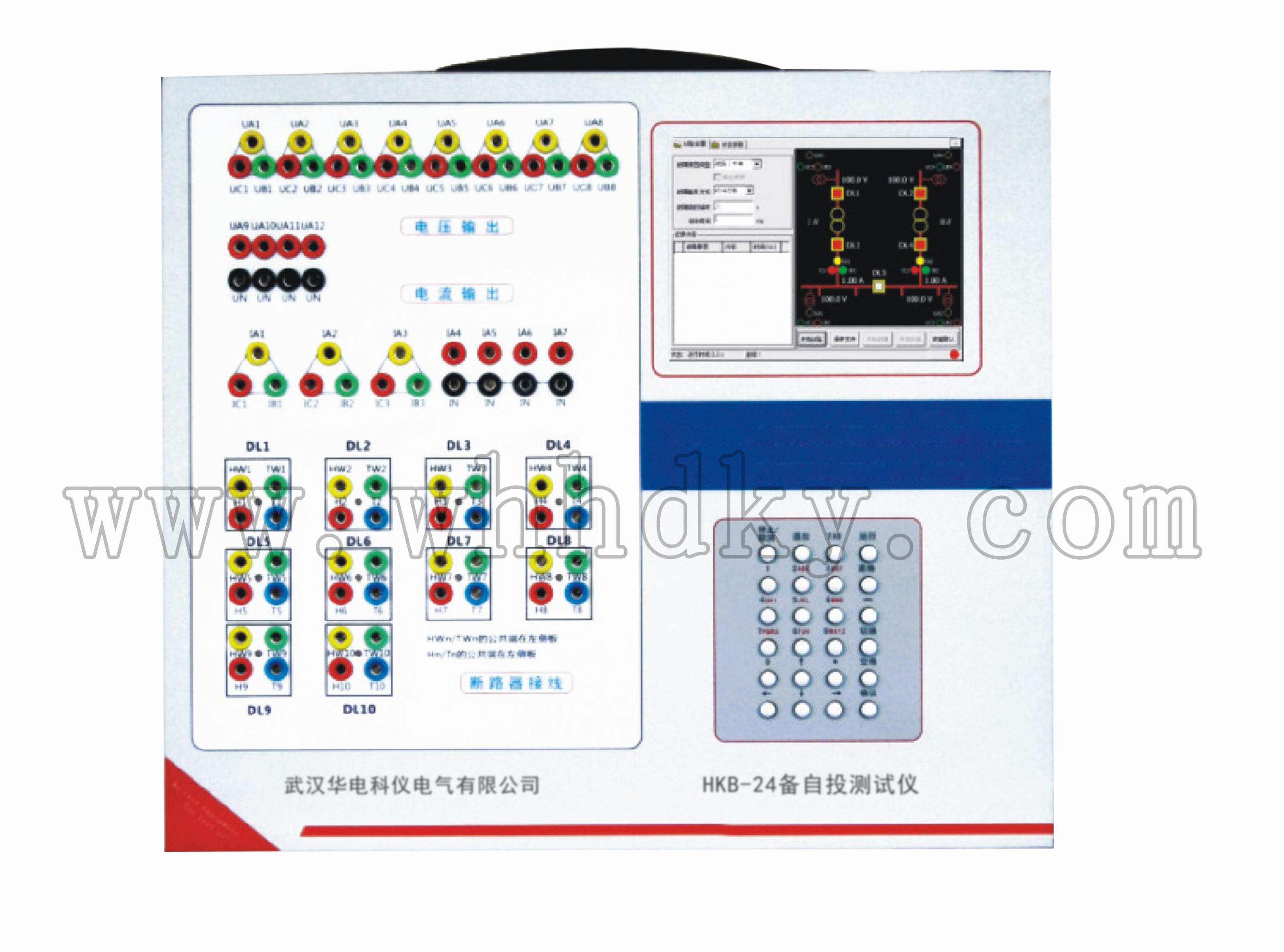

HKB-24備自投測試儀能模擬10臺斷路器，3臺變壓器，12臺電壓互感器，7臺電流互感器的狀態和相互之間的邏輯關系。可仿真變電站和供電系統在各種運行方式下的一次接線，能夠直觀顯示和向自投裝置提供各種方式下的線路和開關的電器信號和位置信號，并可模擬各種運行方式下的異常情況，如：線路失電，主變故障，開關手跳/偷跳等等；在模擬故障的同時還可以自動檢測和記錄自投裝置的動作過程和相關數據的記錄工作，為設備的長期運行和維護提供依據。
n 界面直觀地顯示各種主接線圖上各開關狀態、電壓電流均實時顯示和變化。
n 各開關、各電壓電流的描述方式和初始狀態均可自由方便地設定。
n 各開關的跳合閘接點均可自由方便地設定其連接方式。
n 方便地設置各進線和母線在有壓和無壓時的電壓值，有流和無流時的電流值。
n 智能識別自投動作后狀態，彩色顯示主接線圖和電壓電流變化。
n 預設了多種典型的主接線類型，并設計了多種自由組合的備用方式。
n 可以模擬多種事故原因，能進行各種條件下的自投測試。
n 記錄自投每次動作后的事故原因，動作內容和動作時間。
n 可測試進線恢復供電時的自投動作行為。
n 可預設自投或開關設備拒動或動作不正確情況進行測試。
n 具備自投測試所需的多達14路開入量和14路開出量。
n 采用實時，穩定的嵌入式系統，并配6.4寸液晶屏實時顯示工作狀態
HKB-24備自投測試儀能模擬多達3個電壓級的各種類型主接線的備自投動作行為。可仿真變電站和供電系統在各種運行方式下的一次接線，能夠直觀顯示和向備自投裝置提供各種方式下的線路和開關的電氣信號和位置信號，并可模擬各種運行方式下的異常情況，如：線路失電，主變故障，開關手跳/偷跳等等；在模擬故障的同時還可以自動檢測和記錄備自投裝置的動作過程和相關數據的記錄工作，為設備的長期運行和維護提供依據。
1．完整模擬變電站出現的各種故障失電情況，測試備自投裝置的動作過程，對備自投做出全面，準確的評估
2．完整輸出最多達8組三相電壓和4組單相電壓，最多達3條支路的三相電流和4條支路的單相電流進行測試
3．完整模擬最多達3個電壓級、8段母線電壓和6條支路電流進行測試
4．可以模擬多達10個斷路器的位置、跳合閘信號等完整信息
5．模擬整個試驗過程中各電壓，電流的變化過程，以及各開關位置信號，跳合閘信號的變化過程，自動記錄各次動作的事故原因、動作內容和動作時間
6．界面上非常直接顯示變電站主接線圖，圖形化模擬多種典型接線的各種自投邏輯，清晰直觀
7．開放式設計，如有用戶有新型主接線設計，可以非常方便地通過調整軟件增加新類型主接線的測試模塊，實現萬能主接線測試
8．所有電壓，電流均由程序數字控制，數字設置，任意調節，高精度輸出
9．非常方便地設置各進線和母線在有壓和無壓下的電壓、有流和無流下的電流
10．內置嵌入式工控機和Linux操作系統，6.4寸的彩屏，實時顯示主接線狀態和數據
11．可測試進線恢復供電時的備自投動作行為，可預設備自投或開關設備拒動或動作不正確情況進行測試
12．各項參數、試驗結果自動保存，掉電不丟失
電壓輸出范圍： 0～120V/相
電流輸出范圍： 0～6A/相
電壓輸出精度：＜0.5%
電壓輸出精度：＜0.5%
相位精度： ＜1°
電源電壓： 220 VAC±10% / 50Hz
體積： 350*400*150mm3
重量： 15.5KG
