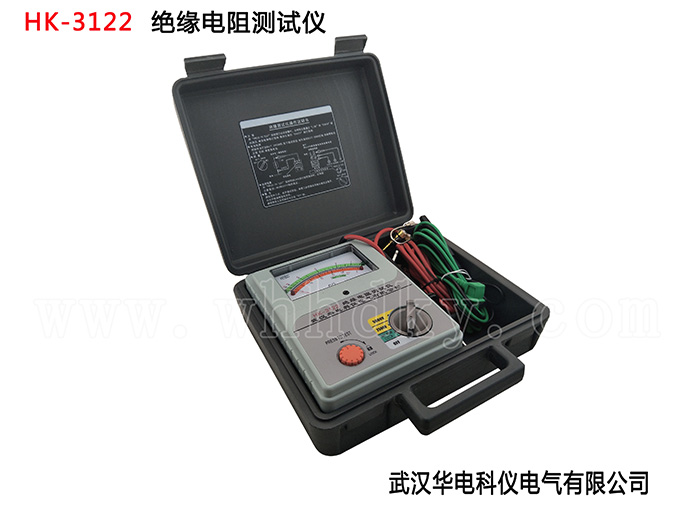

產品概述

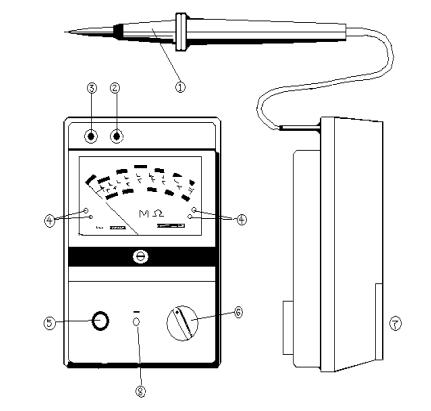

儀表結構圖
①測試探頭 ②接地保護端 ③地端 ④指示高低范圍發光二極管 ⑤測試按鈕⑥功能開關 ⑦電池蓋板 ⑧充電型直流電源插孔（2520 此處為電池檢測）
功能特點
1、本儀表適用于高壓電力設備,電纜,變壓器,電力電容和高壓開關等電氣測試設備的絕緣測試.
2、本儀表采用電池供電,具有體積小,重量輕,便于攜帶等優點,儀表內部自動量程轉換電路的運用大大提高了儀表的測量上限值.
3、硬質的包裝機殼作為必要的配件,儀表各探頭的外殼都是塑料的緊密結構,具有很好的密封性和防水性.
4、采取低功耗設計,最大消耗電流為80mA,8節1.5V五號電池在最大負載時能夠連續工作7小時,或者最小負載時,工作12小時
5、帶有充電電池的新型表具有交、直流兩用功能,短路電流在2mA以上,配備高容量鎳氫電池。專業制作的鎳氫充電器，具有過壓、過流充電自動保護功能。充滿電后充電器由紅燈轉換成綠燈。無需守候。充電速度快，提高工作效率。
技術參數
|
DC測試電壓 |
500V |
1000V |
2500V |
5000V |
10000V |
|||||||
|
測量范圍： |
0-0. 5GΩ/0.2-20 GΩ自動轉換 |
0-1 GΩ/0.4-40 GΩ 自動轉換 |
0-2 GΩ/1-100 GΩ 自動轉換 |
0-5 GΩ/2-200 GΩ 自動轉換 |
0-10 GΩ/4-400 GΩ 自動轉換 |
|||||||
|
精度 |
絕緣阻抗： |
溫度23℃±5℃濕度≦70%時 20MΩ-10GΩ 讀數的±5% 其他范圍時 讀數的±10% |
溫度23℃±5℃濕度≦70%時 40MΩ-20GΩ 讀數的±5% 其他范圍時 讀數的±10% |
溫度23℃±5℃濕度≦70%時 100MΩ-50GΩ 讀數的±5% 其他范圍時 讀數的±10% |
溫度23℃±5℃濕度≦70%時 200MΩ-100GΩ 讀數的±5% 其他范圍時 讀數的±10% |
溫度23℃±5℃濕度≦70%時 400MΩ-200GΩ 讀數的±5% 其他范圍時 讀數的±10% |
||||||
|
輸出電壓： |
溫度23℃±5℃,濕度≦70%時讀數的±5%,其他為讀數的±10% |
|||||||||||
|
工作溫度與濕度： |
-10℃-40℃ ≦85% |
|||||||||||
|
保存溫度與濕度： |
-20℃-60℃ ≦95 |
|||||||||||
|
絕緣阻抗： |
電路與機殼間大于1 GΩ |
|||||||||||
|
耐壓： |
電路與機殼間電壓5000VAC,承受1分鐘 |
|||||||||||
|
尺寸： |
200(長)*140(寬)*80(高)mm |
|||||||||||
|
重量： |
2kg左右 |
|||||||||||
|
電源： |
8節1.5V(5號)堿性環保電池 |
|||||||||||
|

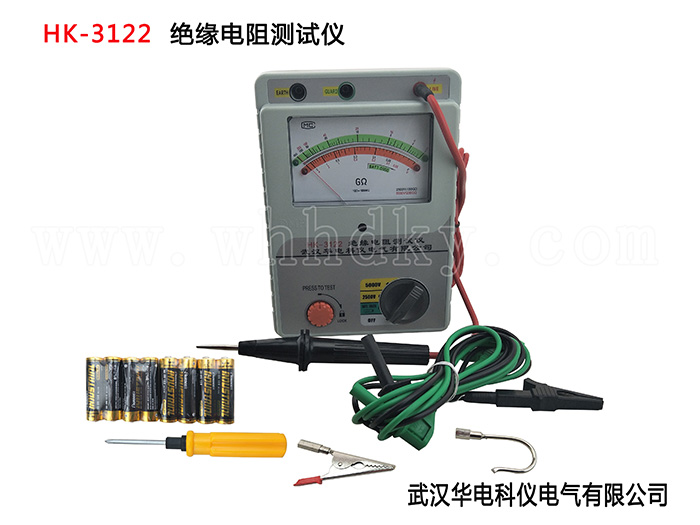

附件：工程塑膠磨具盒（或鋁合金包裝箱）堿性環保電池,測試導線,產品說明書,合格證充電型表附8節可充電池,專業充電器一個 產品證書
