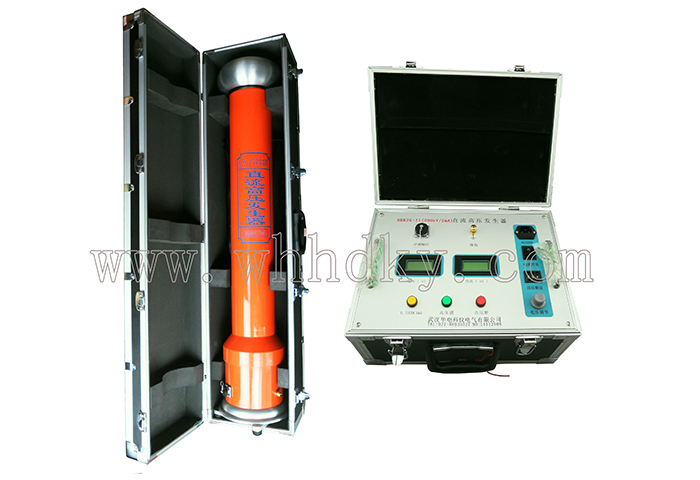

HDKZG-II直流高壓發生器是電力部門和工礦企業對避雷器、電纜和高壓設備進行直流耐壓試驗和泄漏電流試驗的專用設備，
HDKZG-II直流高壓發生器是根據“中華人民共和國能源部標準”研制的換代產品，經國家高壓計量站檢驗，符合《便攜式直流高壓發生器通用技術條件》（HDKZG-II），某些指標優于《無間隙金屬氧化物避雷器》（HDKZG-II）的要求。
HDKZG-II直流高壓發生器常用的配置選型：
|
電壓等級 |
10kV |
35kV |
110kV |
220kV |
|
常用規格 |
HDKZG-II（60kV/2mA） |
HDKZG-II（120kV/2mA） |
HDKZG-II（200kV/2mA） |
HDKZG-II（300kV/2mA） |
|
額定電流 |
2mA/3mA/5mA/10mA(可選） |
|||
|
額定電壓 |
60kV |
120kV |
200kV |
300kV |
|
電壓測量精度 |
數顯表 ±(1.5%讀數±2個字) |
|||
|
電流測量精度 |
數顯表 ±(1.5%讀數±2個字) |
|||
|
波紋系數 |
≤0.5% |
|||
|
電壓穩定度 |
隨機波動，電源電壓變化±10%時≤1% |
|||
|
過載能力 |
空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.25倍額定電流 |
|||
|
結構特點 |
環氧玻璃鋼電氣絕緣倍壓筒 |
|||
|
空氣絕緣、無泄漏之慮 |
||||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤2%）
最適合氧化鋅避雷器試驗 |
|||
|
過壓保護采用撥置，一目了然 |
||||
|
電源 |
單相交流50HZ，220V±10%，間斷使用，一次連續時間最長為10分鐘 |
|||
HDKZG-II直流高壓發生器應用電力電子技術，采用PWM調制技術及大功率MOSFET器件，通過中頻倍壓整流而成；該發生器具有紋波系數小、輸出穩定可靠，體積小、重量輕的特點，且具有可靠、靈敏的內部保護功能
HDKZG-II直流高壓發生器采用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門現場試驗。
電源：AC220V±10%，50Hz±1%
輸出電壓指示精度：<1級
輸出電流指示精度：<1級
0.75倍輸出電壓指示精度：<1級，帶鎖存
相對濕度：25℃時不大于85%，無凝露
工作方式：間斷使用30分鐘
環境溫度：- 10 ~ 40℃
海拔高度：1500m以下
內部過壓保護, 內部過流保護
外部過壓保護(保護電壓可整定), 外部過流保護或擊穿保護
內部功率保護
非零點啟動保護
定時聲訊報警
|
型號 |
額定輸出直流電壓（kV） |
額定輸出直流電流（mA） |
額定輸出功率（W） |
過壓整定范圍（kV） |
重量 |
倍壓箱高度 |
|
HDKZG-II-60 |
60 |
2 |
120 |
22KV----60KV |
16 |
0.5 |
|
60 |
3 |
180 |
0.5 |
|||
|
60 |
5 |
300 |
0.5 |
|||
|
60 |
10 |
600 |
0.5 |
|||
|
HDKZG-II-120 |
120 |
2 |
240 |
42KV---120KV |
20 |
0.8 |
|
120 |
3 |
360 |
0.8 |
|||
|
120 |
5 |
600 |
0.8 |
|||
|
120 |
10 |
1200 |
0.8 |
|||
|
HDKZG-II-200 |
200 |
2 |
400 |
72KV---200KV |
26 |
1.2 |
|
200 |
3 |
600 |
1.2 |
|||
|
200 |
5 |
1000 |
1.2 |
|||
|
200 |
10 |
2000 |
1.2 |
|||
|
HDKZG-II-300 |
300 |
2 |
600 |
100KV---300KV |
31 |
1.7 |
|
300 |
3 |
900 |
1.7 |
|||
|
300 |
5 |
1500 |
1.7 |
|||
|
300 |
10 |
3000 |
1.7 |
