YDL系列超輕型試驗變壓器系列引導 |
||||
|
YDL - [容量（kVA）]/[輸出電壓（ kV）] 超輕型試驗變壓器 |
||||
|
常規型號 |
3/50 |
5/50 |
5/100 |
|
|
|
||||

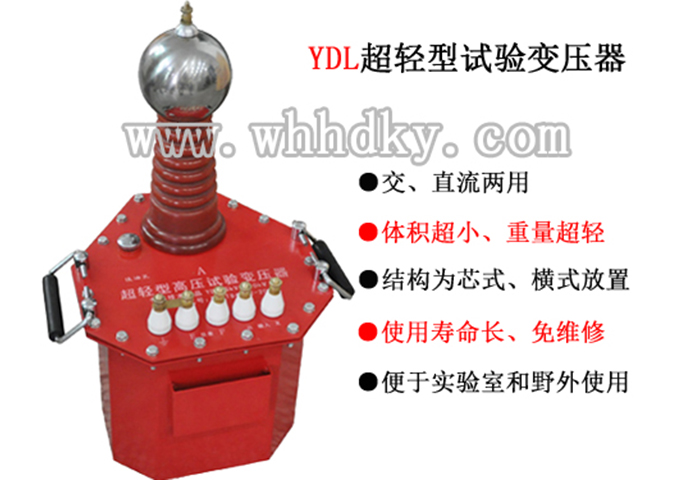

YDL系列超輕型試驗變壓器作為高壓試驗設備的主機，與控制系統、調壓器、保護裝置等組合，對電氣產品、設備、元器件和絕緣材料等進行工頻耐壓試驗，以考核被試品的絕緣水平，并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。其特點是體積小、重量輕、安裝使用方便。
1、YDL系列超輕型試驗變壓器為戶內式設備，鐵芯采用優質冷軋取向硅鋼片，結構為芯式、橫式放置，芯柱上同心地裝有低壓繞組、測量繞組、屏蔽、高壓繞組。
2、高壓繞組為多層寶塔式梯形結構、低壓繞組為圓筒式結構，屏蔽連同鐵芯一起接地。
3、油箱底部設有移動腳輪（5kVA以下無腳輪），可在地面任意移動，便于實驗室和野外現場作業。
|
型 號 |
容量 (kVA) |
高壓電壓 （kV） |
高壓電流 （mA)） |
低壓輸入 |
變比 (高/儀) |
溫升℃ (30分鐘) |
|
|
電壓(V) |
電流(A) |
||||||
|
YDL-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
YDL-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
YDL-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
