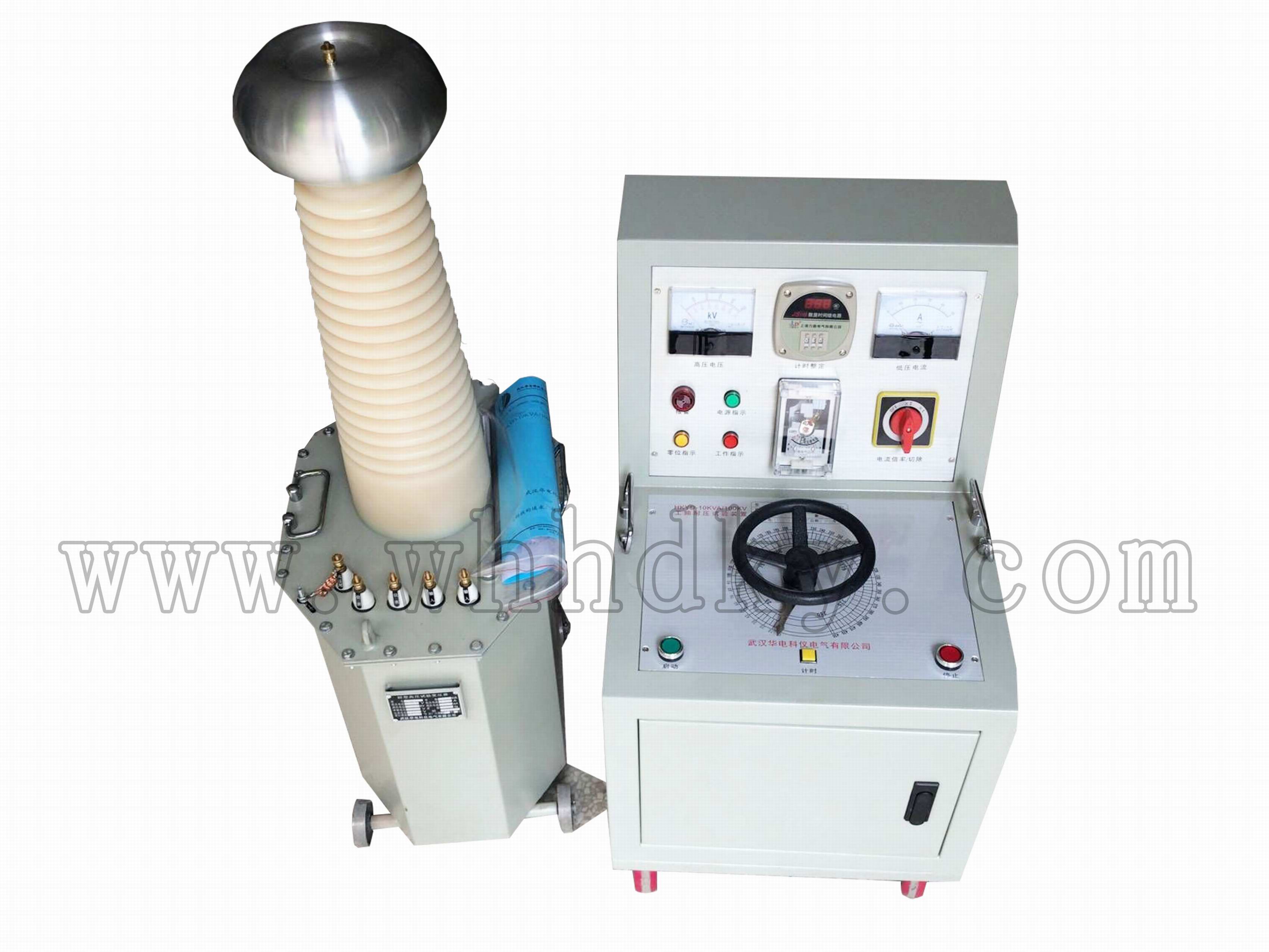

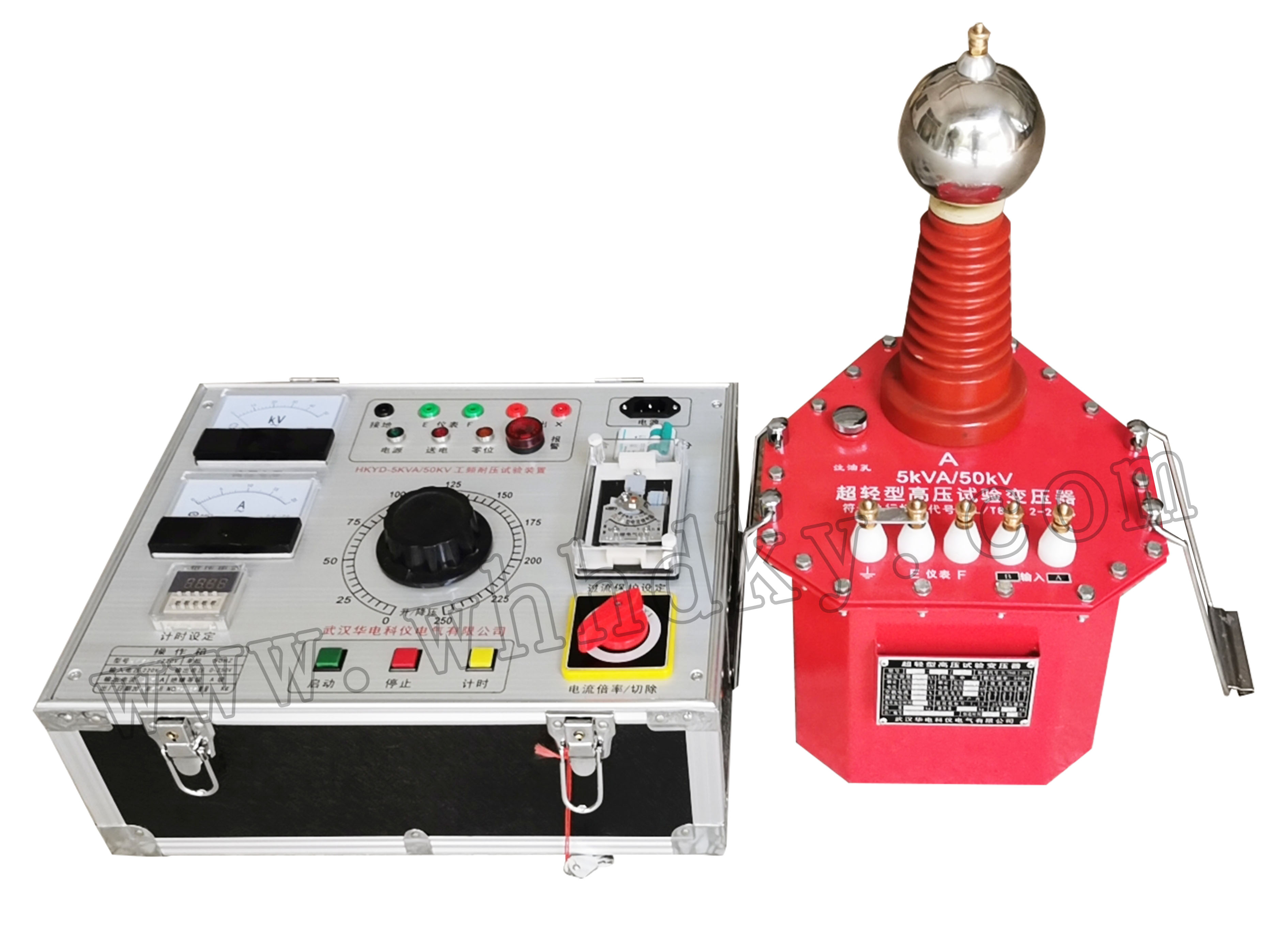

HKYD-10KVA/100KV 全自動工頻耐壓試驗裝置產品簡介：

HKYD-10KVA/100KV 全自動工頻耐壓試驗裝置也叫高壓試驗變壓器(油)是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由輕型高壓試驗變壓器，操作控制箱（臺）組成，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

HKYD-10KVA/100KV 全自動工頻耐壓試驗裝置產品結構：

高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖

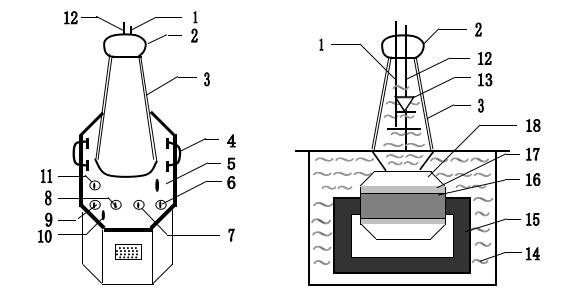

圖1：?jiǎn)闻_(tái)試驗變壓器                   圖2：?jiǎn)闻_(tái)試驗變壓器內部結構圖

外部結構示意圖

1—短路桿D      2—均壓球        3—高壓套管        4—變壓器提手

5—油閥    6、7—次壓輸入a、x    8、9—測量端子E、F   10—變壓器外殼接地端

11—高壓尾X     12—高壓輸出A    13—高壓硅堆       14—變壓器油

15—鐵芯     16—次低壓繞組         17—測量繞組       18—二次高壓繞組

在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。

HKYD-10KVA/100KV 全自動工頻耐壓試驗裝置主要技術參數：

額定容量：10kVA

  輸入電壓：250V，               輸入電流：40A

  輸出電壓：AC100kV             輸出電流：100mA

  阻抗電壓：<10%                 空載電流：<10%

變比：400                     測量變比：1000      聯接組別；I,I0

外形尺寸mm：300*450*780      重量：135kg

使用條件

7.5.1環境溫度：0—40℃；
7.5.2海拔高度：＜1000m；

7.5.3相對濕度：＜85%；

7.5.4工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

 技術參數、規格及選用配套

該控制臺的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P₀=0.75P選配。式中P₀—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P₀=P。

1、 控制箱（臺）的型號及技術參數如表1
