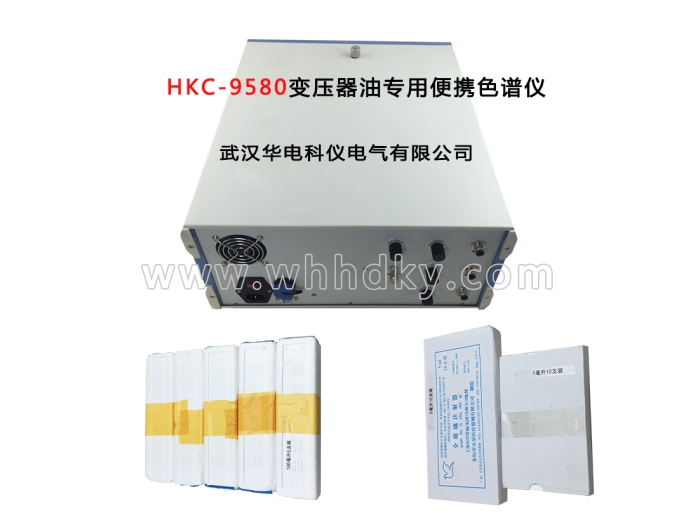

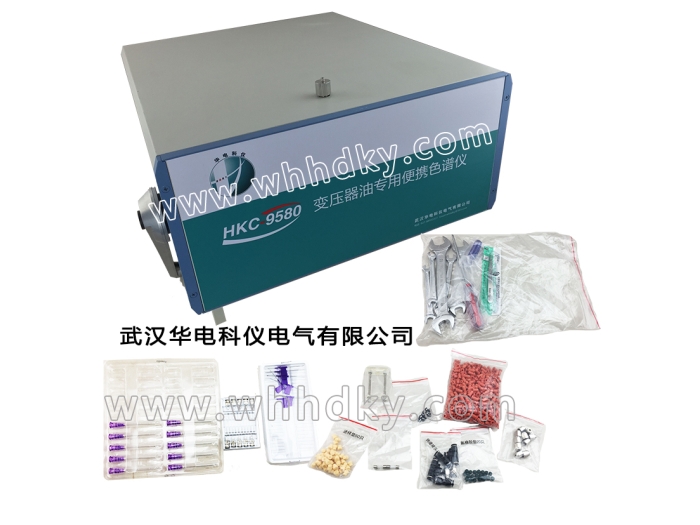

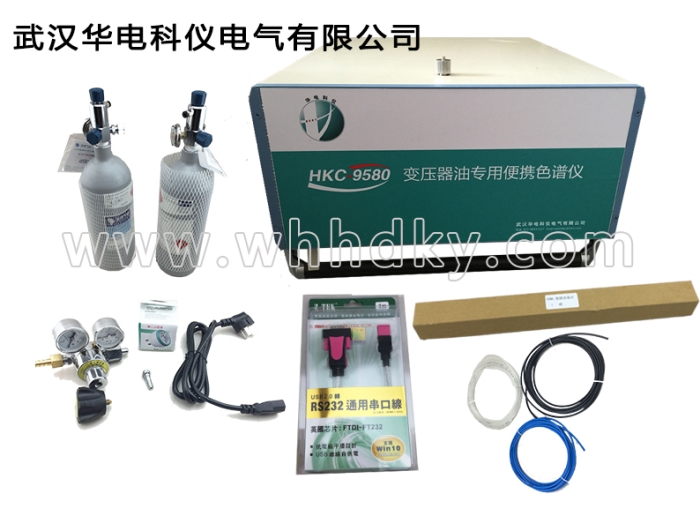

HKC-9580變壓器油專用便攜色譜儀是武漢華電科儀電氣有限公司最新推出的一款適用于現場快速分析的便攜式氣相色譜儀,該儀器采用經典的三檢測器流程,一次進樣即可完成絕緣油中溶解的H2、CO、CO2、CH4、C2H4、C2H6、C2H2等7種氣體組分含量的全分析,分析數據與傳統的試驗室色譜儀數據完全一致。儀器采用先進的小型模塊化設計理念,整機體積小、重量輕,便于攜帶到現場進行分析,為變壓器的監督試驗提供及時、準確的數據的同時也節約了大量的人力、物力。
HKC-9580變壓器油專用便攜式色譜儀既適用于現場分析,也適用于試驗室分析,隨著整體技術和設計的進一步完善,已經成為試驗室色譜的替代產品,目前已成功應用到供電公司、發電廠、變壓器廠、大型冶煉企業、鐵路供電段等眾多行業和部門。
1.采用計算機反控技術,實現儀器氣路壓力數字化顯示:
HKC-9580所有氣路壓力均通過壓力傳感器數字顯示,通過工作站即可直接讀取載氣、氫氣和空氣的壓力,實施掌握分析條件。
2.采用計算機反控技術,實現儀器溫度的設置、顯示等操作:
HKC-9580所有溫度參數均實現數字顯示,通過工作站即可直接讀取和控制包括柱箱、檢測器、轉化爐等各路溫度,操作簡潔明了。
3.采用計算機反控技術,實現一鍵開機:
HKC-9580的升溫、降溫等操作均可通過工作站輕點鼠標實現,完全摒棄了以前在試驗室色譜中的繁瑣操作,基本實現了一鍵開機。
4.輕點鼠標完成點火和電流設置等操作
HKC-9580內置有自動氣路控制裝置,在您輕點鼠標時自動放掉一部分空氣,使氫氣和空氣的配比達到適合點火的比例,并在自動完成點火后恢復這一比例;同樣,通過工作站軟件中的橋流設置窗口即可完成熱導橋流的設置
5.數字化FID電子調零技術,增強儀器的抗干擾能力:
HKC-9580的FID檢測器信號調零采用電子調零技術,利用高精度數字電路對FID進行基流補償,實現FID輸出信號電平的電子調節。由于電子調節可以直接安裝在電路板的信號通道上,提高電子噪聲抑制能力,不存在機械電位器連線時的干擾信號。由于減小了寄生參數,因而具有較強的抗干擾能力。
6.采用計算機反控技術,實現對振蕩儀的控制
通過一根連接信號線,HKC-9580可以為小型振蕩儀提供電源,并能通過工作站對振蕩儀的升溫、啟動振蕩、靜止、結束時蜂鳴聲提示等全過程的操作
7.內置靜音空氣泵,無需外接空氣氣源:
HKC-9580主機內部自帶一個進口的小型空氣泵,可以不間斷地為儀器提供空氣氣源,由于采用了防震設計,空氣泵可以悄無聲息的工作,使用者幾乎不會感覺它的存在。
8.熱導鎢絲斷氣保護功能
HKC-9580具有智能的熱導斷氣保護功能,當載氣壓力小于安全閾值時,系統會自動切斷熱導電流,以保護熱導檢測器不受到損壞。
1、 檢測范圍(單位μL/L):
組分 |
H2 |
CO |
CO2 |
CH4 |
C2H4 |
C2H6 |
C2H2 |
檢測范圍 |
2-10000 |
2-50000 |
2-50000 |
0.1-2000 |
0.1-2000 |
0.1-2000 |
0.1-2000 |
2、 定性重復性:偏差≤1%
3、 定量重復性:偏差≤3%
4、 檢測器技術指標:
熱導檢測器(TCD) |
氫火焰離子化檢測器(FID) |
采用半擴散式結構 |
圓筒型收集極結構設計,石英噴嘴,響應極高 |
電源采用恒流控制方式 |
自動點火;穩定時間:十分鐘 |
靈敏度:≥2500mV·ml/mg(正十六烷/異辛烷) |
檢測限:≤8×10-12g/s(正十六烷/異辛烷) |
基線噪聲:≤20μV |
基線噪聲:≤2×10-13A |
基線漂移:≤100μV/30min |
基線漂移:≤2×10-12A/30min |
線 性:≥104 |
線性:≥106 |
5、 室溫上8℃~399℃ 精度±0.1℃
