變壓器鐵芯接地電流測試儀技術參數及生產廠家推薦

一、產品概述
1.1  常規用途
為了滿足變壓器鐵芯電流的測量需要，本公司研制了一款抗干擾變壓器鐵芯接地電流測試儀產品。該儀器采用全新技術，具有高效率、體積小、重量輕等特點。整機由ARM處理器控制，自動完成自檢、數據處理、顯示等功能。

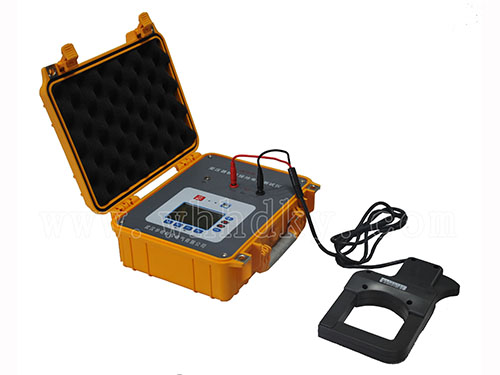

HKTX-IV型變壓器鐵芯接地電流測試儀測量精度高，操作簡便，適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。采用最新CT雙層磁屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場、電場干擾的影響，確保了采集測量的高精度、高穩定性和高可靠性。
1.2  安全事項
本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
使用本儀器前一定要認真閱讀本手冊。
儀器的操作者應具備一般電氣設備或儀器的使用常識。
本儀表屬高精密儀表，應避免劇烈振動。
對本儀器的維修、維護和調試應由專業人員進行。
在測試過程中，禁止拆卸和移動測試夾。
1.3  依據標準
HKTX-IV型變壓器鐵芯接地電流測試儀依據的相關標準如下表所示：

序號	標準名稱
1	GB50150-2006　　    《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB6587-86              《電子測量?jī)x器環境試驗總綱》
3	GB6593-86              《電子儀器質量檢定規則》
4	DL/T 596-2005      《電力設備預防性試驗規程》
5	DL/T 846-2004          《高電壓測試設備通用技術條件系列標準》
6	GB1094.1-GB1094.6-96    《外殼防護等級》

  二、產品信息
2.1  突出優勢
適用于變電站、發電廠測量變壓器鐵芯接地電流。
采用32位高速DSP技術，快速測量，讀數準確，超量程指示。
采用ARM技術，中文圖形界面，操作直觀。
抗干擾能力極強，確保數據準確可靠。
具有英文、數字和漢字輸入功能。
內置超大容量鋰電池，方便現場使用。典型工況下可連續工作10小時以上。
測試程序簡單高效，儀器自動測量。
菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
儀器帶有萬年歷、數據存儲高達1000組，關機不丟失數據。
簡單便捷的USB存儲，用于存儲和傳送測試結果，以供查閱編輯。
2.2  供電方式
本儀器采用交直流兩用模式。
在不插入專用電源適配器時，由內置鋰電池供電；
插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。
2.3  技術指標

工作電源		交流：AC220V±10%，50Hz±1Hz專用電源適配器
		直流：內置14.8V/2.6AH鋰電池
電流輸入阻抗		0Ω
電流量程		0-200mA （AC）	100mA-10A （AC）
頻率		50Hz  （用于工頻50Hz信號測量）
準 確 度	磁場干擾B   5GS時	±1%±3個字
	磁場干擾B  10GS時	±1%±3個字
	磁場干擾B  15GS時	±1%±3個字
	磁場干擾B  20GS時	±2%±3個字
最小分辨率		0.1mA
采樣速率		1次/秒
電流有效值顯示		9999.9mA
內部數據存儲		1000組
顯示		正顯液晶顯示屏，陽光下可清晰顯示
工作溫度		-10～50℃
環境濕度		≤80%RH，無結露
儲存條件		-20℃~60℃，≤95％RH, 無結露
體積		長285mm×寬250mm×高120mm
整機凈重		3.3Kg（含電池）
