電纜故障定位智能電橋_高電壓大截面_電纜絕緣故障預定位

一、產品簡介

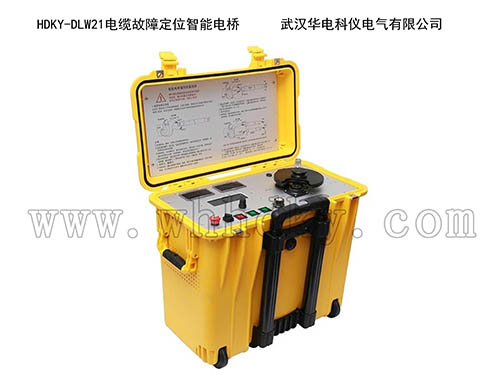

      HDKY-DLW21集智能電橋和燒穿功能于一體的高壓電纜系統絕緣故障定位智能電橋，燒穿功能輸出最高電壓60kV，短路電流 600mA，可以快速將高殘壓電纜故障燒成低阻。智能電橋最大電流約 600mA，適合于高電壓，大截面，長線路的電纜絕緣故障預定位。大電流可大幅度提高故障距離測量精度。

二、產品特點

1. 設備采用開關電源構成高壓恒流源，電壓高，電流穩定。
2. 電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上的操作鈕處于地電位，通過絕緣桿操作電橋。
3. 特別定制的四芯帶屏蔽高壓測量電纜，銅網編織屏蔽層可靠接地，使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4. 高壓恒流源和電橋集成在一個便攜式塑料箱體。設備電壓高、重量輕、操作方便。
5. 與波反射法相比，電橋法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點。
6. 高電壓、大電流特別適用于大長度大截面電纜及電纜附件故障預定位，在有交叉互聯時，無需將交叉互聯復位。

三、技術參數



燒穿功能	輸出電壓	0～60kV 連續可調
	短路電流	約 600mA
電橋功能	輸出電壓	0～3kV
	短路電流	約 600mA
	LCD 顯示屏幕	128×64
	定位精度	±（0.2%·L+1）m
	測試范圍	1～50000m
	操作鍵盤	一鍵操作
電源	220V AC±10%，50Hz
功率	1kVA，發電機供電（大于 1kW）
重量	裸機：約 35.7kg；附件包：7.2kg
外型尺寸（長×寬×高）	50cm´31cm´47cm
工作溫度	-10℃～+55℃
存儲溫度	-20℃～+70℃



四、配置及附件

主機、合格證、測試報告、說明書；
附件包（內含：電橋測試線、燒穿輸出線、低阻短接線、電壓比較法測試線、接線線、電源線、放電棒、校驗盒、備用保險）；
還可根據用戶需求選配更長的測試線，以用于高壓戶外終端測試。
