絕緣子良好的憎水性可以很好的防止污閃,減少事故發生。所謂憎水性是指絕緣子表面不易受潮,吸附的水分以不連續的孤立小水珠的形式存在,不形成連續水膜,從而限制了表面泄漏電流,提高閃絡電壓。憎水性等級較差的絕緣子在運行中極易發生沿面閃絡,造成污閃。污閃事故往往造成大面積、長時間停電,導致經濟受到嚴重?fù)p失,因此復合絕緣子在出廠前必須進行憎水性等級評價。
復合絕緣子憎水性實驗室評價系統是基于IEC推薦的由瑞典輸配電研究所(STRI)提出的憎水性檢測技術噴水分級法,按照電力行業標準(DL/T 864-2004,GB24622-2009)中對噴水分級法的規定,對絕緣子傘裙進行精確定量噴灑水霧;拍攝被測絕緣子表面高清憎水圖片;并由憎水性分析軟件進行分析;軟件基于先進的數字圖像處理技術,通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息,計算水珠或水跡的形狀因子和面積百分比,對復合絕緣子的憎水性狀態進行客觀判斷,最終按照DL/T810-2012中對憎水性的等級特征描述,確定絕緣子憎水性級別。
2.1 基本工作方法
(1)采用噴水分級法(即HC法)輔助以靜態接觸角法(即CA法)
(2)工作人員把待測絕緣子掛入試驗機柜。
(3)先對待測傘裙進行定量噴灑水霧,然后用設備上的相機對噴水后的絕緣子進行拍照保存。
(4)將拍攝存儲到電腦上的憎水性圖像導入憎水性分析軟件中,進行判斷絕緣子的憎水等級。
2.2 憎水性等級分級方法
噴水分級法將絕緣子表面憎水性分為HC1-HC7 七個等級,HC1級對應憎水性最好的狀態,HC7則對應完全親水性的表面。本裝置采用如下所述的兩種方法來對絕緣子表面的憎水性狀態進行分級。
(1)圖像對比法
圖1-1 不同憎水等級的標準圖像
將現場獲得的絕緣子憎水圖像同圖1-1所示的標準圖像進行對比,通過分析待測圖像與各標準圖像的相似性并參考表2-1所示的各HC等級的特征描述來進行分級。
表2-1 不同憎水性等級的圖像特征描述(注:θr接觸角)
HC值 | 絕 緣 子 表 面 水 滴 的 狀 態 |
1 | 僅形成分離的水珠,大部分水珠θr≥80° |
2 | 僅形成分離的水珠,大部分水珠50°<θr<80° |
3 | 僅形成分離的水珠,水珠一般不再是圓的,大部分水珠20°<θr≤50° |
4 | 同時存在分離的水珠和水膜(θr=0°),總的水膜覆蓋面積<被測面積的90%,最大的水膜面積<2cm2 |
5 | 總的水膜覆蓋面積<被測面積的90%,最大的水膜面積>2cm2 |
6 | 總的水膜覆蓋面積>被測面積的90%,有少量的干燥區域(點或狹窄帶) |
7 | 全部試驗面積上覆蓋了連續的水膜 |
7 全部試驗面積上覆蓋了連續的水膜
(2)改進形狀因子法
通過計算絕緣子憎水圖像中的最大水珠(或最大水膜)的面積比K和形狀因子fc,并依據表2-1所示判據來進行分級。面積比K的計算公式為:

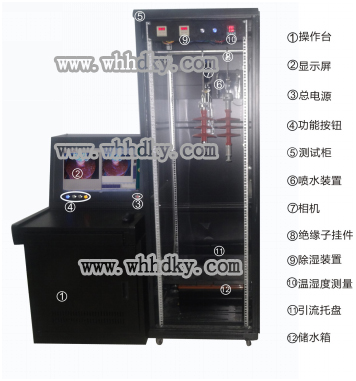

HB-HS864復合絕緣子憎水性實驗室評價系統主要由檢測機柜裝置和系統分析操作臺兩大機構組成,其中機柜內由絕緣子懸掛機件、電動噴水、圖像拍攝裝置、除濕風扇、引流托盤、儲水瓶、溫濕度測量模塊組成;操作臺由工控機、液晶顯示器、鍵盤、鼠標、控制按鈕組成(如下圖);工控機內裝有圖像取照軟件、憎水性分析軟件,默認為開機運行。
3.1 電動噴水裝置
利用HC分級法進行絕緣子憎水性檢測的關鍵技術之一就是對絕緣子表面噴水。本系統按照電力行業標準規定對被測絕緣子進行精確定量噴水,噴嘴距被測絕緣子表面15-25cm,噴流角度50-70度,每次測試連續噴水25次單次水量0.7-1mL,總出水量18-25mL,保證了測量的準確性。
控制噴水部分由控制主機、儲水器、微型水泵及活動噴嘴組成。噴嘴可360度活動保證被測絕緣子表面垂直受水。供電電源為12V 電源適配器,滿足現場長時間測量要求。
3.2 定時除濕、溫濕度測量
測試柜內集成了定時除濕模塊和溫室度測量模塊,便于控制柜內測量環境。
除濕模塊由兩個延時器和一個觸發按鈕組成,第一個延時器(自左至右)調節觸發時間(按鈕按下某個時間后除濕風扇開始工作),第二個延時器調節除濕風扇工作時長。延時器為機械式,使用時可按動每位數字上下按鈕對數值進行加減或切換單位(S、M、H分布代表秒、分、時)。使用時先調好要延時的時間(第二個延時器),點按除濕按鈕,除濕風扇即開始工作。
溫濕度控制模塊可以實時測量柜內溫度、濕度信息,使用時按下溫濕度按鈕開關,溫濕度模塊即通電顯示柜內實時溫度、濕度信息。
