產品介紹

1 產品應用

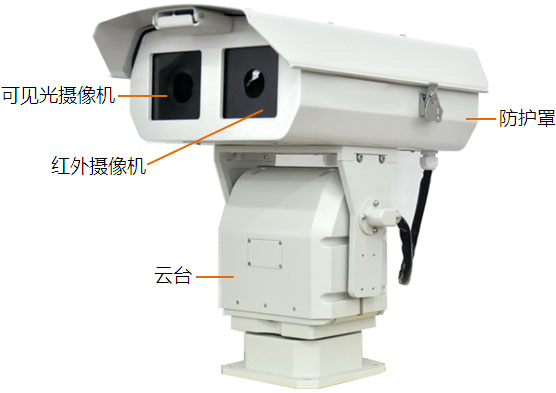

       HK-TI3000夜視變速智能云臺紅外測溫?zé)嵯駜x及攝像機（以下簡稱云臺）該云臺作為目前的高端監控產品,采用雙頂載設計,具有良好的抗風性能和極佳的穩定性，機身和外殼都選用高強度鋁合金材料，具有防水、防鹽霧、耐高溫、耐老化等功能,同時具有良好的電磁屏蔽性能.護罩一側安裝一體化攝像機,另一側標配為紅外測溫?zé)嵯駜x,具有良好的夜視效果，防護罩和云臺內部均有安裝避雷裝置，為儀器在雷雨天氣下使用增加更好的防護保障.本產品適用于電力,停車場,監獄,銀行,海關,機場,倉庫和廠礦企業等不可隨意闖入的重點監控區域或無人區域.


2 產品特性

2.3.1    夜視變速智能云臺紅外測溫?zé)嵯駜x及攝像機，機身及外殼選用高強度鋁合金材料，具有掉電自鎖功能，運行平穩。
2.3.2    雙頂載方式，最大承載 15Kg。
2.3.3    具有預置位、自動掃描、自動巡航、守望功能。
2.3.4    內置非隔離電源供電。
2.3.5    防雷擊功能：防護罩和云臺內部均有安裝避雷裝置，嚴格考慮了室外
應用的防雷要求 ，依據 GB/T17626.5-2008中1類4級的所有電磁兼容性測試。
2.3.6    可選配自動加熱系統，適宜高寒地區使用。



3 技術參數:

紅外 熱成像儀	探測器性能
	儀器型號	HK-TI3000
	探測器類型	非制冷焦平面微熱型
	像素	384×288
	像元間距	17μm
	工作波長	7.5~14μm
	熱靈敏度	＜0.04℃@30℃
	鏡頭參數
	鏡頭類型	19mm、25mm、35mm、50mm、75mm消熱差鏡頭 15mm、25mm、35mm、50mm、75mm電動鏡頭
	焦距	25mm/F=1
	視場	24°×18°
	幀頻	50HZ
	聚焦	電動，支持自動對焦
	清晰成像范圍	0.3m~∞
	測溫性能
	測溫范圍	-20℃~+150℃(標準), +180℃~+600℃(可選)
	測溫精度	±2℃或±2％，取較大值
	顯示增強	自動拉伸，DDE數字圖像細節增強
	發射率黑背景溫度校	根據輸入發射率和背景溫度自動校正，發射率0.01~1可調
	濾光片或窗口透過率校正	根據輸入透過率自動校正
	大氣透過率校正	根據氣象參數自動計算大氣透過率并校正溫度
	最高溫追蹤	實時顯示高溫點位置和溫度
	調色板	灰色、彩色、鐵紅
	電子倍焦	2×、4×
CCD攝像機	分辨率	1920×1080
	像素	500像素，可選300萬像素
	視頻壓縮標準	H.264 / MPEG4 / MJPEG
	數字降噪	3D數字降噪
	成像器件	HIKVISION,DS-2CD5052F
	光圈	自動光圈
	鏡頭	定焦
	最低照度	彩色:0.01Lux@(F1.2，AGC ON) 黑白:0.001Lux@(F1.2，AGC ON)
云臺	水平旋轉角度	0～360°連續旋轉
	垂直旋轉角度	-75°～+40°,最大可達-90°～+40°
	水平旋轉速度	0.01~60°/秒
	垂直旋轉速度	0.01~30°/秒
	通訊協議	Pelco-D、Pelco-P可選
	通訊波特率	2400/4800/9600/19200 bps可選
	通訊方式	RS485
監控	監控方式	支持全景掃描
護罩	構造	鋁合金
	防護罩溫控風扇	有
	防護罩溫控加熱	有
	防護等級	IP66

電源系統	外接電源	AC24V±20%,50/60Hz；DC28V±20%；
	整機功耗	≤90W，帶加熱≤95W
環境參數	工作溫度	-35℃～+65℃
	儲存溫度	-40℃～+65℃
	環境濕度	＜90%RH
	雷擊浪涌	GB/T17626.5-2008
物理特性	外形尺寸	480mm×340mm×490mm（L×W×H）
	云臺重量	≤19Kg
接口	接口協議	ONVIF,PSIA,CGI,ISAPI,GB28181



4 云臺接口

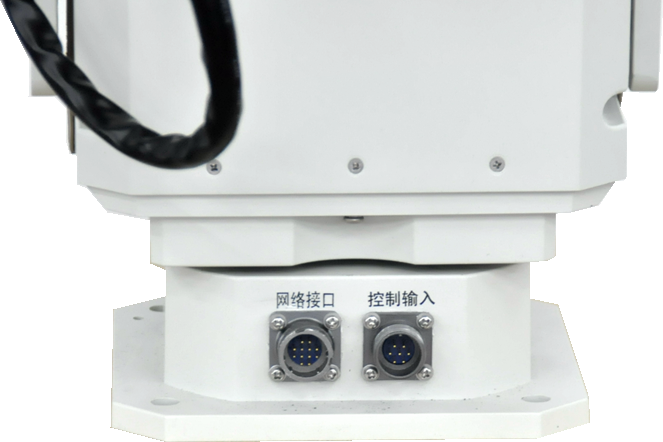

云臺的底部配有2個接口，1路為電源接口，電源接口的電壓輸入為交流24V。1路為網絡接口，控制CCD攝像機和紅外測溫?zé)嵯駜x，參考圖1。


圖1


5 引用國家標準、行業標準

2.5.1    GB/T 15412-1994 《應用電視攝像機云臺通用技術條件》
2.5.2    GA/T 647-2006 《視頻安防監控系統前端控制協議 V1.0
