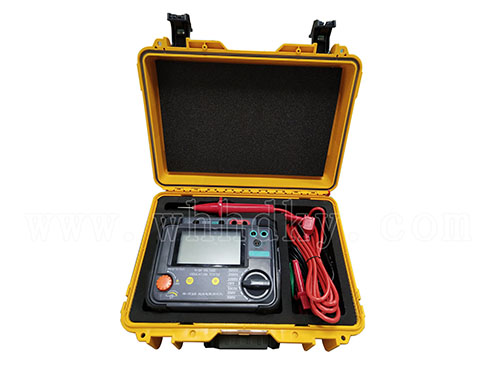

絕緣電阻測試儀_自動關機_極化指數測量_電壓監視

一、產品特點

量程測量絕緣電阻的高壓絕緣電阻計。

• 設計符合國際安全規格：

IEC 61010-1，-2-030(CAT III 600V /CAT IV 300V 污染度 2)
IEC 61010-031(手持式探針要求標準)

• 自動放電功能： 測試電容性負荷的絕緣電阻時，測量后自動釋放充電電荷。放電狀態可在電壓模式中確認。
• 背光功能便于在陰暗光線或夜間工作。
• 條形圖顯示測量結果。
• 帶電線路警告標志和蜂鳴警告。
• 自動關機功能：為避免忘記關機造成的電池浪費，測量后 10 分鐘無操作時儀器將自動關機。
• 自動測量和 PI 測量（極化指數測量），DAR 測量（誘電吸收比測量）。



二、技術規格

● 測量范圍和精確度(溫度/濕度: 23±5ºC,45～75%RH) <絕緣電阻測試>：


額定電壓	250V	500V	1000V	2500V	5000V
測量范圍	0.1～100.0MΩ	0.1～ 99.9MΩ 80～1000MΩ	0.1～99.9MΩ 80～999MΩ 0.80～2.00GΩ	0.1～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8．0～100.0GΩ	0.1～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8.0～99.9GΩ 80～20000GΩ
顯示量程	0.1~100.0 MΩ	0.1~1000 MΩ	0.1M~2.00 GΩ	0.1M~100.0 GΩ	0.1M~2000 GΩ
開路電壓	DC250V+10% ，-10%	DC 500V + 20%，-10%	DC 1000V + 20%，-0%	DC 2500V+20%，-0%	DC5000V+20%，-0%
定格測定電流			1MΩ 負荷時 1mA~1.2mA	2.5MΩ 負荷時 1mA~1.2mA	5MΩ 負荷1mA~1.2mA
短路電流	5mA±0.5mA
精確度	±5%±3dgt				±5%±3dgt±20%



電壓監視器（絕緣電阻量程）
30～600V(分辨率 10V): ±10%rdg±20V
此模式適用于確認被測物中充電電荷的放電狀態。測量時，將監視器中顯示的測量電壓值作為標準使用。請注意外部施加交流電壓
時顯示的數據并非正確值。

<電壓測試>

	直流電壓	交流電壓
測量范圍	±30 -- ±600V	30 -- 600V(50/60Hz)
分辨率	1V
精確度	±2%rdg±3dgt



顯示:	液晶顯示 絕緣電阻量程：最大 1200 計數 VAC/DC 量程：最大 630 計數 條形圖： 最大 36 點 DAR/PI 值：最大 9.99 時間：最大 99.59
低電池警告:	電池標志(4 個等級)
超量程顯示:	顯示“OL”標志（絕緣電阻量程） 顯示“Hi”標志（電壓量程）
自動量程:	移動到高一級范圍: 1000 計數 移動到低一級范圍: 80 計數(僅絕緣阻抗量程)
自動關機功能:	操作后 10 分鐘自動關機（此功能在測試中不工作）
使用環境條件:	海拔 2000m 以下
精確度保證溫濕度范圍:	23ºC±5ºC/相對濕度 85%以下（無結露）
操作溫度與濕度范圍:	0ºC~40ºC /相對濕度 85% 以下（無結露）
存儲溫度與濕度范圍:	-20ºC~+60ºC /相對濕度 75% 以下（無結露）
過載保護: 絕緣抵抗范圍:	AC1200V/10 秒。
耐 電 壓:	電壓范圍: AC720V/10 秒。 AC5160V(50/60Hz)/5 秒 (電路與外箱間)
絕緣阻抗:	≥1000MΩ/ DC 1000V (電路與外箱間)
尺寸:	177（L）×226（W）×100（D）mm
重量:	1.9kg（含電池）
電源:	12.6V/6800mAh


● 電流消耗: （電源電壓：12V 時的代表值）

量程	250V	500V	1000V	2500V	5000V	VAC/DC
輸出短路時	600mA					110mA
額定電流輸出時	650mA/0.25MΩ	800mA/0.5MΩ	1000mA/1MΩ	1350mA/2.5 MΩ	1350mA/5 MΩ
輸出開放時	40mA	40mA	50mA	80mA	150mA
待機時	25mA
背光燈點亮時	增加 40mA

●測量時間:  約25個小時
絕緣電阻 5000V 量程 100 MΩ 時
●附    件

序號	附件名稱
1	測試線探棒
2	接地線
3	保護線
4	使用說明書
5	便攜箱
