一、常規用途

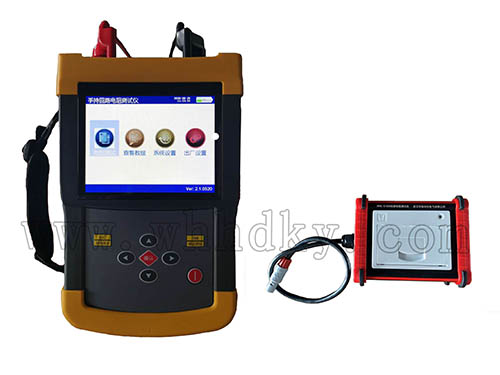

       為了滿足回路電阻測量的需要，本公司最新開發研制了一款回路電阻測試儀。HKHL-S100A回路電阻測試儀是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。
產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。
  1.2  安全事項

• 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
• 使用本儀器前一定要認真閱讀本手冊。
• 儀器的操作者應具備一般電氣設備或儀器的使用常識。
• 本儀表屬高精密儀表，應避免劇烈振動。
• 對本儀器的維修、維護和調試應由專業人員進行。
• 在測試過程中，禁止拆卸和移動測試夾和供電線路。

1.3  依據標準
HKHL-S100A回路電阻測試儀依據的相關標準如下表所示：

序號	標準名稱
1	GB50150-2006　　  《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB6587-86《電子測量?jī)x器環境試驗總綱》
3	GB6593-86《電子儀器質量檢定規則》
4	DL/T845.3-2004    《電力行業標準回路電阻測試儀通用技術條件》
5	DL/T 596-2005        《電力設備預防性試驗規程》
6	DL/T 846-2004       《高電壓測試設備通用技術條件系列標準》
7	GB1094.1-GB1094.6-96《外殼防護等級》


二、產品信息
2.1  突出優勢

• 輸出電流最大到100A，兩檔電流可選，測試量程范圍寬。
• 內置超大容量鋰電池，一次充電可進行600次以上測試。
• 測試簡單、操作方便，可連續工作8小時以上。
• 100A測試時，最長測試時間可達60秒，滿足現場各種使用場景。
• 量程寬、精度高，100A時可達10mΩ。
• 具有開路提示、過熱保護等完善的保護功能。
• 菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
• 5分鐘無操作自動關機。
• 具有本機存儲和U盤存儲，最高可存儲99組。
• 圖形界面、直觀簡潔、支持中英文切換。

2.2技術指標

工作電源	直流：內置12.6V/7.5AH鋰電池（專用電源適配器）
輸出電流	50A、100A
量程(電阻量程切換)
100A檔	0～10mΩ
50A檔	0～20mΩ
準確度	±(0.5%+1μΩ)
最小分辨率	0.1μΩ
試驗電源	恒流限壓、約2V
輸入電壓	最大5V
測量時間	快速、10，20，30，60秒可選
測試線	電阻小于10mΩ
顯示	大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作溫度	-10～40℃
環境濕度	≤80%RH，無結露
儲存條件	-20℃~50℃，≤95％RH, 無結露
體積	長280mm×寬160mm×高60mm
主機凈重	1.8Kg（含電池、不含測試線）
