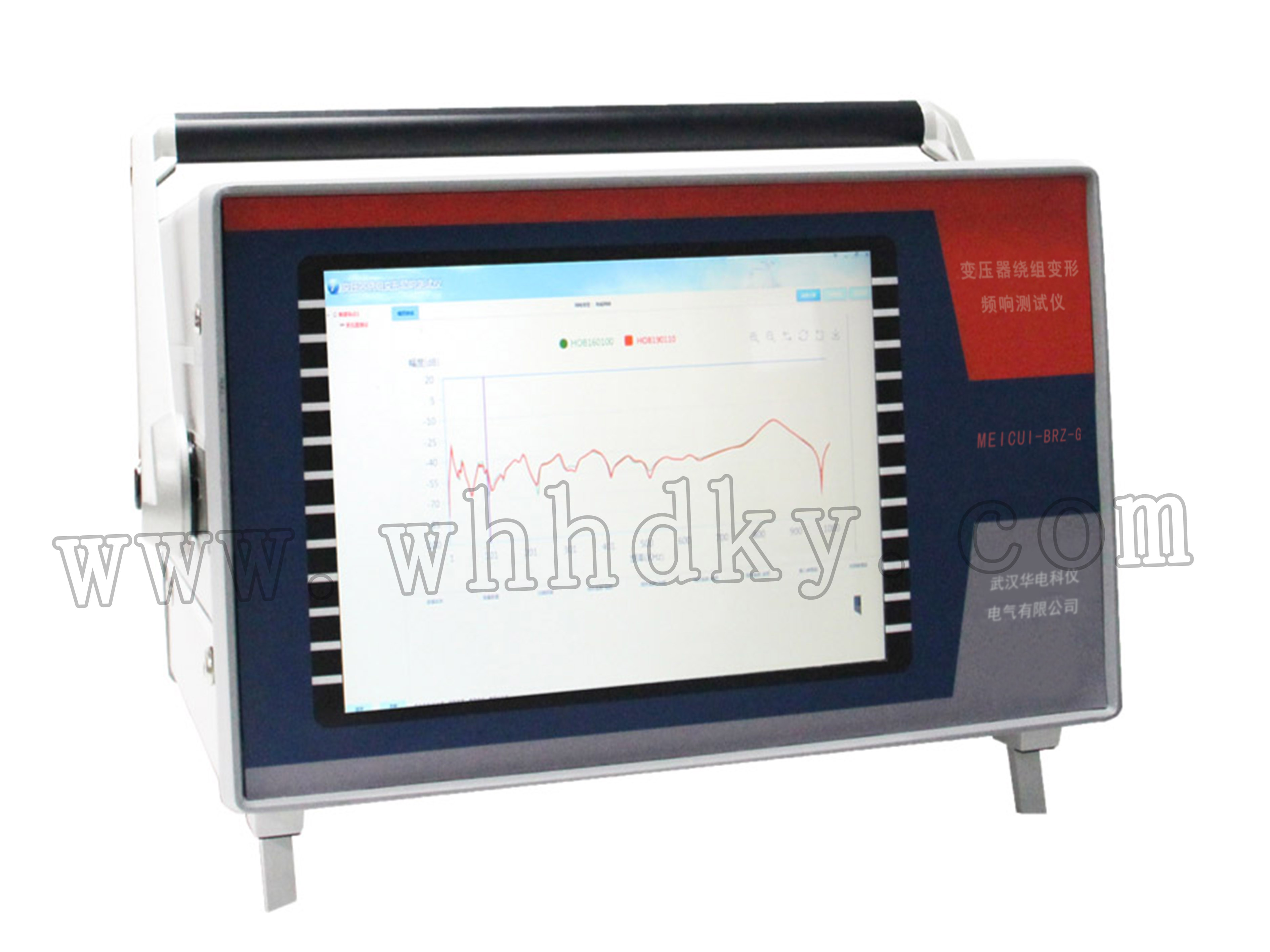

MEICUI-BRZ-DP(頻響法+阻抗法)變壓器繞組變形測試儀
MEICUI-BRZ-DP(頻響法+阻抗法)變壓器繞組變形測試儀
設備名稱:變壓器繞組變形測試儀 型 號:MEICUI-BRZ-DP(頻響法+阻抗法) 數 量:1臺套 生產廠家:武漢華電科儀電氣有限公司
說明書下載
鑒定證書
購買與技術支持
咨詢熱線:027-88933327
產品概述
MEICUI-BRZ-DP(頻響法+阻抗法)變壓器繞組變形測試儀產品簡介:
電力變壓器在試驗過程中發生匝間、相間短路,或在運輸過程中發生沖撞,造成線圈相對位移,以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形,就會使變壓器繞組的分布參數發生變化, 進而影響并改變變壓器原有的頻域特征和阻抗特性。
變壓器繞組變形綜合測試儀結內部故障頻率響應分析(FRA)方法和低電壓短路阻抗測試法來綜合分析變壓器內部繞組形變情況。儀器集成高精度測量系統,通過專業的測量軟件從橫向和縱向兩個維度分析和對比每相位的繞組幅頻響應曲線,短路阻抗值,從而得出變壓器繞組是否存在變形故障的結論。
功能特點
1. 技術性能完全符合國家標準 DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》;
2. 使用高性能嵌入式處理芯片、數字窄帶濾波等技術,有效地抑制工頻及高頻干擾;
3. 頻響測試線和短路阻抗測試線復用,一次布線即可完成兩種測試;
4. 使用通用 RJ45 網線連接測試儀,方便現場測量使用;
5. 掃頻范圍從 1KHz~2000KHz, 可以靈活選擇掃頻方式,便于數據對比分析;
6. 測量速度快,平均 1000 個頻率點,測量時間不超過 1 分鐘;
7. 多種圖譜和數據結果展示,如幅頻圖,差異曲線,差異彩虹條等,曲線高度自適應調整,有助細節觀測;
8. 系統主要功能都在一個操作界面內完成,方便用戶操作;
9. 對測試數據可作“封存”,保護數據,方便后續縱向?qū)Ρ龋?br />
10. 支持測試數據報表生成和打印輸出;
11. 短路保護,確保在接線時不小心短路情況下不損壞儀器
詳細參數
1) 掃頻特性
頻率范圍:1KHz~2MHz(頻率精確度 0.005%) 輸出阻抗:50Ω
輸出幅值:20Vpp(最大),輸出幅度軟件自動調節
掃頻方式:采用線性分布的掃頻檢測方式, 等間隔(可選間隔:0.5kHz/1kHz/2kHz,默認 1kHz)
2) 信號檢測
檢測范圍:-100dB~20dB
檢測精確度:在-80dB~20dB 的范圍內檢測精確度±1dB
3) 數據顯示
顯示圖譜:幅頻/差異曲線/差異彩虹條頻率范圍:1KHz~2MHz(可選)
數據對比:待分析數據以指紋數據作為參照對比
4) 阻抗匹配
信號檢測端輸入阻抗:1MΩ
5) 選頻濾波特性
數字濾波器選頻帶寬為測量頻率的 0.5%
6) 三相電誤接保護
當錯誤接入三相電,儀器自動告警提醒
7) 電源
交流 220V,50Hz
8) 適用環境
溫度:-10℃~45℃ 濕度:<90%,無凝露
