HKTX-DZ鐵芯接地電流在線監測裝置產品簡介：

變壓器是電力系統中最關鍵的設備之一，它的正常運行是對電力系統安全、可靠、穩定、經濟運行的重要保證。據統計數據，變壓器多點接地故障占了變壓器故障的百分之十三。

在大型高壓電氣設備電力變壓器中，由于鐵芯多點接地故障及其它異常情況，絕緣油中會產生多種氣體，電力部門慣用的檢測手段是檢測溶解在絕緣油中的故障氣體以及對設備的絕緣油采樣后進行氣體色譜分析和用鉗形電流表測變壓器鐵芯外引接地套管的接地下引線的電流，以便盡快地發現潛伏性故障，是保證大型電力變壓器安全運行和正常維護的主要手段。然而，在檢測鐵芯多點接地現象時，區分微弱的接地故障電流與強電磁環境干擾等有一定的難度，且不能在線分析，檢測精度和實時性都存在問題。

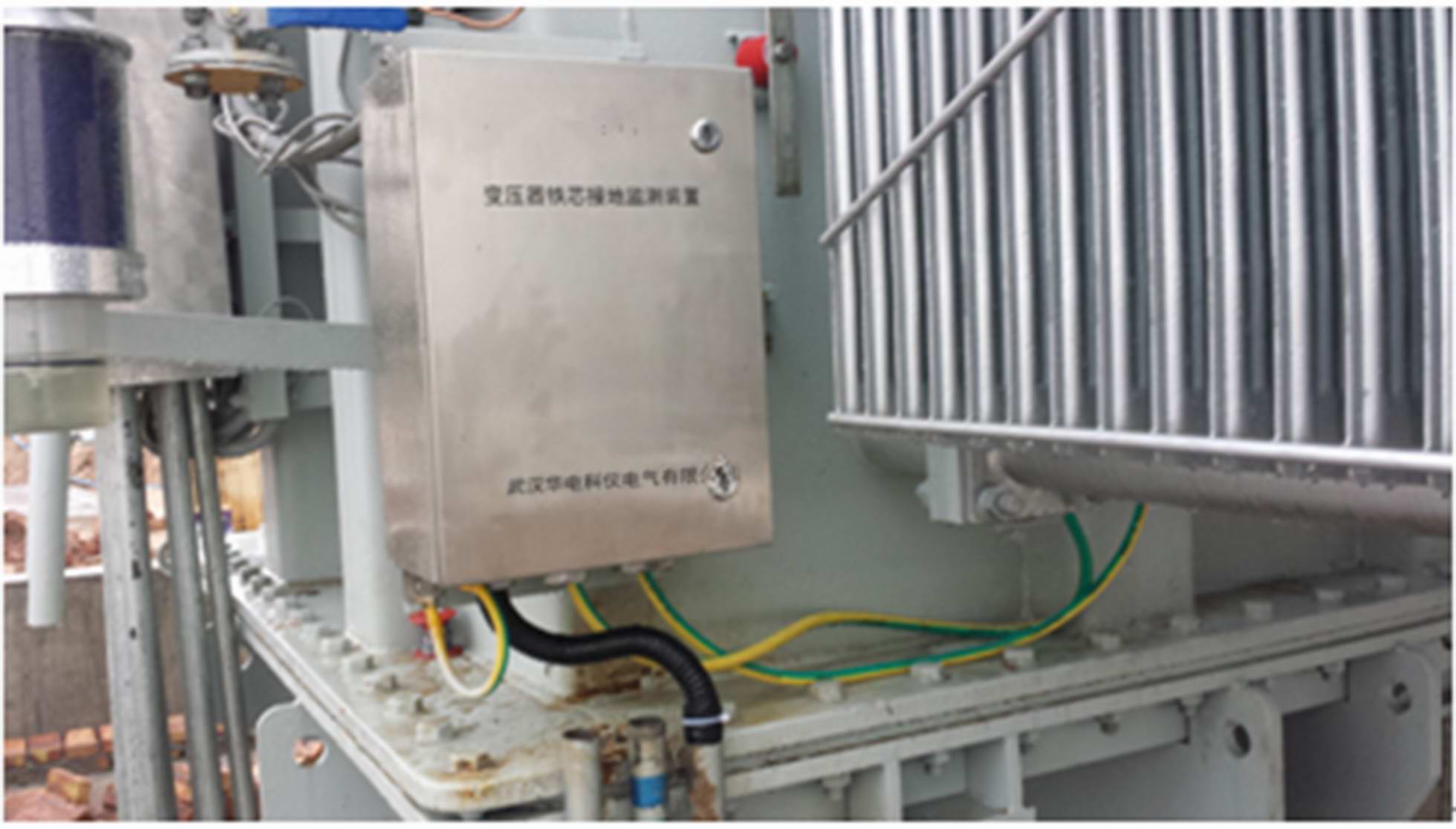

HKTX-DZ  型變壓器鐵芯接地電流在線監測裝置，可實現對鐵心接地電流進行連續、在線監測，通過監測可以實時監控設備的絕緣狀況，且能及時發現內部絕緣受潮或受損、鐵心多點接地、箱體內異物、油箱油泥沉積等故障。對事故做到早預防早處理，更重要的是能為此類設備的狀態檢修提供可靠的數據依據。

1.采用穿心式互感器，測量精度高，與二次回路完全隔離，安全性高

2.采用分布式測量結構，即就地測量、數字傳輸

3.可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統

4.采用數字濾波方法，摒除模擬濾波器帶來的“零漂問題”

5.測量精度高，運行穩定，抗干擾性強

工作電壓：交流 220V±10%,50Hz

功    耗： 額定電壓下＜5W

電流報警值： 100mA或用戶設定值，超值時自動報警

測量電流范圍： 1mA～10A，測量精度±2.5%

工作環境溫度： -30℃～70℃

工作環境濕度： ≤95％

耐壓：2.0KV/min無擊穿和閃絡

絕緣電阻符合IEC255-5標準

耐壓符合IEC255-5標準

脈沖電壓測試符合IEC255-5標準

濕熱性能符合IEC68-2-38標準

共模符合IEC255-22-1標準

差模符合IEC255-22-1標準

靜電放電干符合IEC255-22-2標準

電磁場輻射干擾符合IEC255-22-3標準

快速瞬變干擾符合IEC255-22-4標準
