HKC-B1000變壓器局放在線監測系統產品簡介：
HKC-B1000型變壓器局放在線監測系統為變電站變壓器局放實時在線監測裝置，主要適用于110kV及以上電壓等級的數字化變電站的局放在線監測、分析、遠程報警等，實現變電站檢修數字化。
靈敏度高。匝絕緣的導線表面有尖角、毛刺，或者油箱及某些金屬結構件出現尖角等放電的檢測靈敏度可達5PC。
穩定性好。選用優質傳感器，外接噪聲傳感器和特定濾波器，采用先進的檢測技術，配合軟件處理技術，使抗干擾性強，有效提高了儀器的穩定性。
判斷準確。本裝置實時連續采樣，當檢測到的局部放電信號同時滿足設置的“閥值”、“密度”和“可信度”時，才判為異常，提高了判斷的準確性。
完善的數據分析功能。裝置具有完善的記錄，分析變壓器運行過程中發生的局放現象，判定局放發生、發展規律，為檢修提供依據。
就地和遠程報警。裝置設置就地聲光報警功能、遠程軟件界面報警功能。
本裝置采用光纖通信，通信距離長、可靠。
表2-1 裝置機械及環境參數表
|
機箱結構尺寸： |
482.6mm×88.0mm×300.0mm（寬×高×深） |
|
正常工作溫度： |
-10℃～50℃ |
|
極限工作溫度： |
-20℃～60℃ |
|
貯存及運輸： |
-25℃～70℃ |
|
相對濕度： |
5%～95% |
|
大氣壓力： |
86～106KPa |
表2-2 裝置額定電氣參數表
|
頻率： |
50Hz/60Hz |
|
交流工作電源： |
AC220V，50Hz/60Hz允許偏差：-20％～+15％ |
|
功耗： |
0.5VA |
|
裝置經受上述的過載電壓/電流后，絕緣性能不下降。 |
|
|
工作電源： |
AC220V，50Hz/60Hz 允許偏差：-20％～+15％ |
|
工作電流： |
0.5A |
|
主機監測頻段： |
100MHz-2000MHz（高頻） 、300MHz-3000MHz（噪音） |
|
靈敏度： |
10PC |
|
增益： |
85dB |
|
駐波比： |
1.5 |
|
阻抗： |
50歐姆 |
|
傳感器接口： |
N-型 |
|
同步處理： |
軟件同步、交流電源同步 |
|
采集精度： |
12Bit |
|
監測頻段： |
100MHz-2000MHz |
|
靈敏度： |
10PC |
|
增益： |
65dB |
|
駐波比： |
1.5 |
|
阻抗： |
50歐姆 |
|
接口： |
N-型 |
|
安裝方式： |

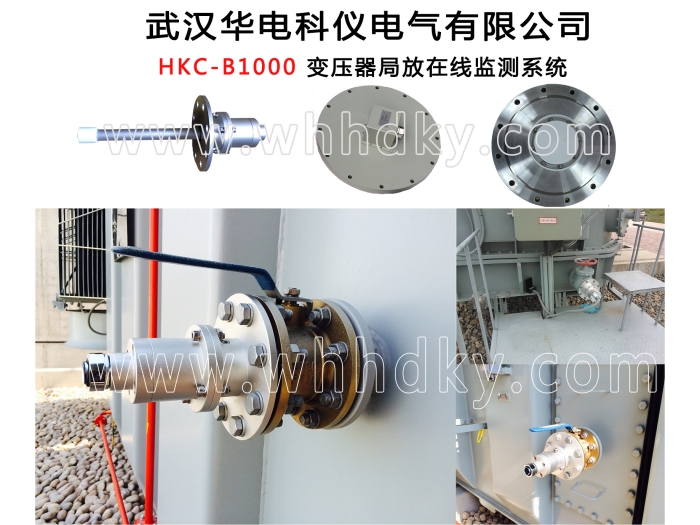

人孔、手孔、油閥 |
|
監測頻段： |
100MHz-3000MHz |
|
靈敏度： |
10PC |
|
增益： |
65dB |
|
駐波比： |
1.5 |
|
阻抗： |
50歐姆 |
|
接口： |
N-型 |
|
安裝方式： |
強磁安裝 |
|
內導體外徑： |
2.83mm |
|
總外徑： |
10.2mm |
|
最高使用頻率： |
8000MHz |
|
衰減率： |
衰減率154dB/km |
|
屏蔽層： |
雙層鍍銀屏蔽 |
|
靜電放電抗擾度： |
GB/T 17626.4-2 |
IV級 |
|
射頻電磁場輻射抗擾度： |
GB/T 17626.4-3 |
III級（網絡(luò )IV級） |
|
電快速瞬變脈沖群抗擾度： |
GB/T 17626.4-4 |
IV級 |
|
浪涌（沖擊）抗擾度： |
GB/T 17626.4-5 |
IV級 |
|
射頻場感應的傳導騷擾抗擾度： |
GB/T 17626.4-6 |
III級 |
|
工頻磁場抗擾度： |
GB/T 17626.4-8 |
IV級 |
|
脈沖磁場抗擾度： |
GB/T 17626.4-9 |
V級 |
|
阻尼振蕩磁場抗擾度： |
GB/T 17626.4-10 |
V級 |
|
振蕩波抗擾度： |
GB/T 17626.4-12 |
II級（信號端口） |
|
絕緣試驗符合： |
GB/T14598.3-93 6.0 |
|
沖擊電壓試驗符合： |
GB/T14598.3-93 8.0 |
裝置對外提供的通信接口有：RS485、光纖，采用標準的modbus規約。
3.1 基本功能
裝置實時檢測并顯示電力設備中的局部放電現象，可以判定變壓器油中金屬顆粒、懸浮電位、內部電暈、固體絕緣內部缺陷、固體絕緣表面臟污等典型缺陷產生的局部放電信號；采用全數字化高速局放信號采集處理芯片，傳感器檢測頻帶可達到3GHz，并可根據需要選用其間的子頻段；檢測中心頻帶駐波比：＜2.0。
裝置提供局部放電初步定位功能，定位精度為變壓器內某一范圍。UHF信號傳播過程中衰減比較快，離開放電源的距離不同，放電信號的幅值顯著不同，因此，通過比較UHF放電信號的幅值可以進行放電的粗略定位。
裝置基于局部放電信號的幅值、發生頻度、類型和發展趨勢，對局部放電的嚴重程度作出判斷，顯示故障信號及故障嚴重性報警，為絕緣狀態診斷提供重要判據。
裝置能夠根據后臺軟件設定的時間和項目保存局部放電檢測的歷史數據，提供數據備份和恢復功能，數據存儲時間不小于2年。
裝置能將實時采集數據及處理分析后數據實時傳送遠程監測診斷中心進行統一管理及診斷，并提供監測診斷中心分析與顯示軟件模塊或技術支持。
裝置監測數據通過RS485通信方式接入變電站綜合處理單元，
裝置根據檢測結果和設定的報警條件，在達到報警條件時，自動發出報警信號。
報警方式：
（1）軟件顯示報警�？刹捎瞄撝祱缶�、關聯報警和趨勢報警等多種報警模式；可根據局部放電嚴重程度設置多個報警級別。
（2）就地報警。自動捕捉并記錄啟動報警的局放信號。
裝置中的傳感器具有同主設備相同的使用壽命，現場IED及其它部件應具有8-10年的使用壽命。
產品質保期為壹年，在質保期內供貨商免費更換所有配件、耗材，并承擔維護及通信費用，確保其產品能正常運行。
3.2.安裝要求
裝置為2U機箱結構，采用機柜安裝；傳感器的安裝和接入不改變變壓器等主設備的聯接方式、密封性能以及絕緣性能，不應影響現場設備的安全運行。
3.2.2 UHF傳感器的安全性要求
UHF傳感器反射阻抗應在一定限值內，不應影響電力通信的質量。傳感器應保證不會(huì )因其自身故障影響被監測設備的性能。外置傳感器與電力設備本體緊固性能良好，不會(huì )發生因自然環境導致的滑脫，錯位，掉落等問題。內置傳感器確保密封性，絕緣性能的可靠。
3.2.3 施工工藝要求
裝置中所有線纜均進行防護，地面上部分均采用蛇皮管路防護，與GIS、變壓器等設備二次線路防護相同，借用GIS設備走線支架，進入電纜溝，做到整齊、美觀。電纜溝、穿過樓板及其他需防護位置使用PVC管路防護。
HKC-B1000型變壓器局放在線監測系統IED采用標準2U（整層）機箱，前面板有運行和報警指示燈，分別為各通道運行指示和報警指示作用，后面板標有：RS485A、RS485B、高頻傳感器、噪音傳感器、電源接口。
|
接口名稱 |
功 能 說 明 |
|
前 面 板 |
|
|
運行 |
運行燈閃爍，依次表示對應通道運行 |
|
報警 |
報警燈亮起，依次表示對應通道局放報警 |
|
后 面 板 |
|
|
RS485A |
485通信，連接到轉接板 |
|
RS485B |
485通信，連接到轉接板 |
|
高頻傳感器（A1） |
連接高頻傳感器 |
|
噪音傳感器（B1） |
連接功分器 |
|
高頻傳感器（A2） |
連接高頻傳感器 |
|
噪音傳感器（B2） |
連接功分器 |
|
高頻傳感器（A3） |
連接高頻傳感器 |
|
噪音傳感器（B3） |
連接功分器 |
|
高頻傳感器（A4） |
連接高頻傳感器 |
|
噪音傳感器（B4） |
連接功分器 |
|
電源接口 |
連接電源，裝置供電 |
裝置面板提供以下指示燈，用以反映裝置的實時運行及動作情況：
|
第一排運行（紅燈） |
第一排運行燈亮，表示第一通道運行 |
|
第一排報警（黃燈） |
第一排報警燈閃爍，表示第一通道局放報警 |
|
第二排運行（紅燈） |
第二排運行燈亮，表示第二通道運行 |
|
第二排報警（黃燈） |
第二排報警燈閃爍，表示第二通道局放報警 |
|
第三排運行（紅燈） |
第三排運行燈亮，表示第三通道運行 |
|
第三排報警（黃燈） |
第三排報警燈閃爍，表示第三通道局放報警 |
|
第四排運行（紅燈） |
第四排運行燈亮，表示第四通道運行 |
|
第四排報警（黃燈） |
第四排報警燈閃爍，表示第四通道局放報警 |
