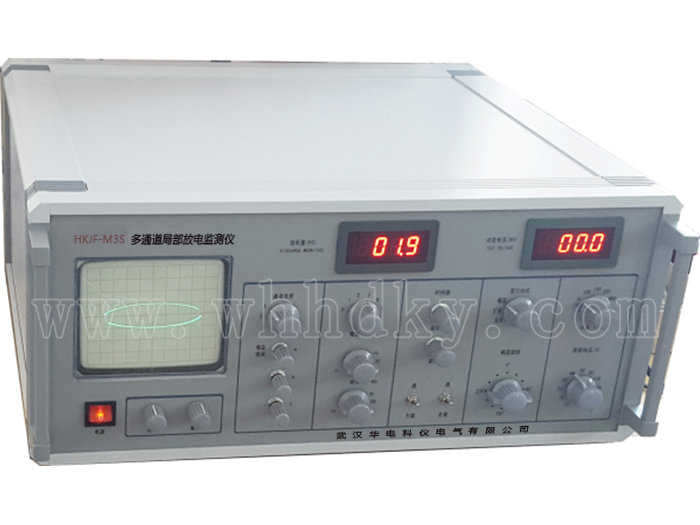

HKJF-M3S 多通道局部放電檢測儀產品概述
HKJF-M3S多通道局部放電檢測儀是我們繼HKJF-M3升級后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，HKJF－M3S多通道局部放電檢測儀比HKJF-M3局放儀在設計上更完善，使用上更方便，性能上更可靠。
功能特點
HKJF-M3S多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。 HKJF-M3S局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
技術參數
|
測量通道數： |
3通道（標準） |
|
|
可測試品的電容量范圍 |
6PF~250μF。 |
|
|
檢測靈敏度允許電流（見表一） |
||
|
橢圓掃描時基： |
頻率 |
50（內）、100、150、200、400HZ。 |
|
旋轉： |
以30°為一檔，可旋轉360°。 |
|
|
工作方法： |
橢圓——擴展——直線。 |
|
|
高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置。 |
||
|
顯示單元 |
采用124×104mm2矩形示波管，有亮度與聚焦調節旋紐。 |
|
|
放大器 |
3dB低頻端頻率fL：10、20、40KHZ任選。 |
|
|
3dB高頻端頻率fH：80、200、300KHZ任選。 |
||
|
增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB。 |
||
|
正負脈沖響應不對稱性<1dB。 |
||
|
時間窗
|
窗寬： |
可調，50HZ下15°～ 150°。 |
|
窗位置： |
每一窗可旋轉0°～ 170°。 |
|
|
兩個時間窗可分別或同時開。 |
||
|
脈沖峰值表 |
線性表0—100 誤差±5%（以滿刻度計）。 |
|
|
試驗電壓表 |
量程 |
100KV（用100KV電壓表電阻R）。 |
|
顯示： |
3位半數字電壓表。 |
|
|
誤差： |
±3%。 |
|
表一、檢測靈敏度及輸入單元允許電流值。
|
序號 |
調諧電容范圍 |
靈敏度（PC） （不平衡電路） |
允許電流有效值 |
|
|
不平衡電路 |
平衡電路 |
|||
|
1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500PF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
|
5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
電阻 |
0.5 |
2A |
15A |
