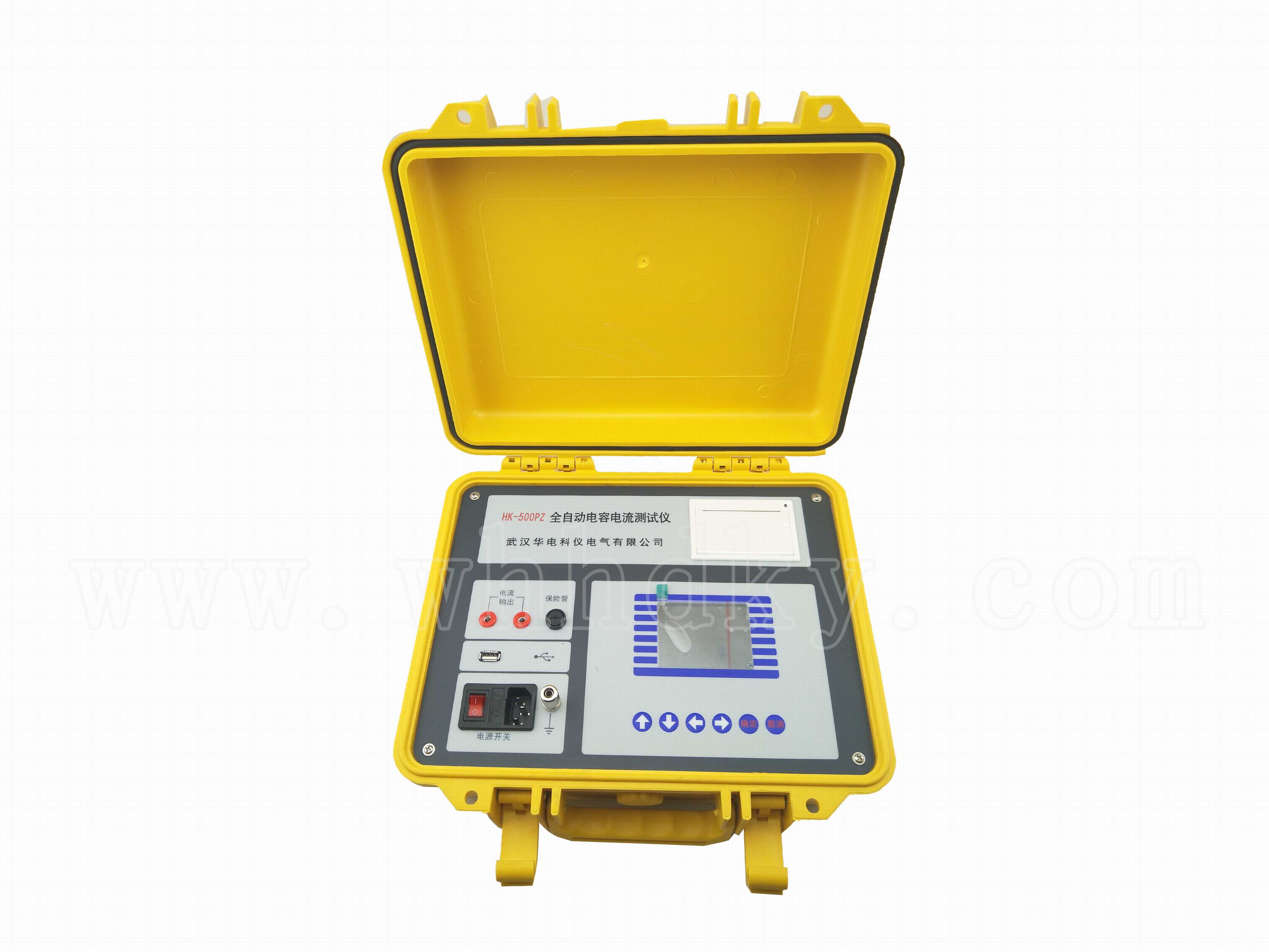

HK-500PZ電容電感測試儀產品概述
目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。
1.測量范圍更寬，測試速度更快。
2.支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量，以及針對現場4PT連接方式測量不準的情況而提出的電容器組中性點異頻信號注入法。
3.工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。
4.人機交互界面更加友好：
(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。
(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。
(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。
(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
5.實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。
6.具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。
7.內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。
8.具備輸出短路保護功能。
9.具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。
10.測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
11.熱敏打印機打印功能，快速、無聲。
12.體積小、重量輕，方便攜帶使用。
測量范圍：0.3μF～200μF 1A～400A
準確度： ±(讀數×5%+2字)
分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）
≥1000（1）
電壓等級：0.1KV～99.9KV連續可調
測量范圍：1V～100V AC 50HZ
準確度： ±(讀數×1%+10字)
分辨率： 1～9.999（0.001） 10～99.99（0.01）
工作電源：AC100-240VAC 0.8A, 50/60Hz
儀器重量：4.5Kg
儀器體積：320mm(長)×270mm(寬)×150mm(高)
使用溫度：-10℃～50℃
相對濕度：＜90%，不結露
