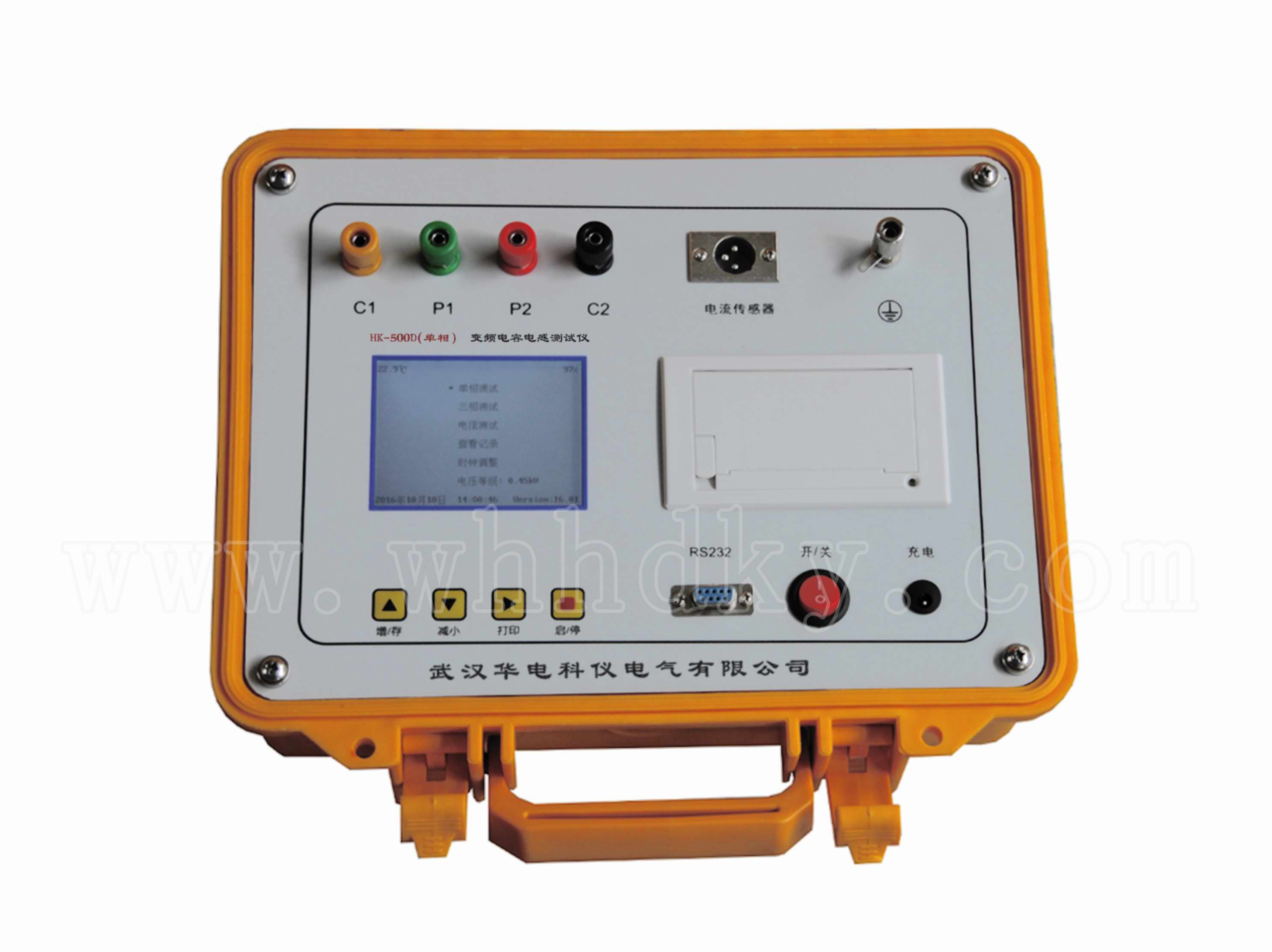

HK-500D(單相) 變頻電容電感測試儀概述
GB50150-1991與Q/CSG10007-2004規定:高壓并聯、串聯電容器和交流濾波電容器的電容值偏差不超過額定值的-5%~+10%;電容值不應小于出廠值的95%;耦合電容器和電容分壓器的電容值,每節電容值偏差不超出額定值的-5%~+10%,電容值與出廠值相比,增加量超過+2%時,應縮短試驗周期。
隨著城農電網改造的進行,電容器補償裝置得到前所未有的發展,新開發的產品也相繼投入運行。但隨之而來的是電容器事故率的大幅上升,尤其是電容器裝置多年不見的爆炸著火事故亦多次發生,并出現過嚴重的群傷事故。無功補償裝置專家工作組組織專家對事故進行認真分析、研究后,認為事故率的上升除制造廠的產品質量下降外,很重要的另一個原因是:無功補償技術管理和運行人員新老交接,又無可操作的反事故措施可用。
鑒于目前電力行業對電容器測試的需要,我公司結合目前市場上各類不拆線電容器測量?jī)x的優缺點,悉心研究開發出*****系列免拆線電容電感測試儀。此儀器最大的特點是“免拆線,抗干擾,高精度,不易損”,大大提高工作效率,保障檢測運行。
1、可不拆線檢測補償電容器和電抗器。測量電抗器時有校零功能,能扣除測試引線影響。
2、儀器體積小、重量輕,攜帶方便。
3、測試速度快、精度高、重復性好。
4、采用變頻抗干擾措施,可以在現場強電干擾環境中使用。
5、中文顯示,界面簡潔清晰。大屏幕液晶顯示,白天夜間均能清晰觀察。
7. 具有大電流測試功能,測試電流范圍0-100A。
8. 配有標準RS-232串口,可以采用計算機控制儀器。
9、采用高精度大鉗口CT檢測電流。
10、儀器可以存儲999組測量數據,自帶嵌入式熱敏打印機打印測量數據。
11、儀器采用內部充電電池供電。
電容測量 |
電容量測量范圍 |
μF |
0.01~3300μF |
準確度 |
% |
±(讀數×1%+0.01μF) |
|
分辨率 |
μF |
0.01 |
|
電感、感抗、電阻、電流測量 |
電感量測量范圍 |
H |
1000μH~10H |
感抗測量范圍 |
Ω |
0.1Ω~1kΩ |
|
電阻測量范圍 |
Ω |
0.1Ω~1kΩ |
|
測量準確度 |
% |
±(讀數×2%+0.2字) |
|
試驗電源
|
供電形式 |
|
內置可充電電池 |
最大輸出電壓 |
V |
18V |
|
最大輸出電流 |
A |
2A(恒流限壓) |
|
充電電源 |
輸入電壓 |
V |
100~240V |
輸出 |
V/A |
16.8V/3A |
|
頻率 |
Hz |
50/60 |
