HDKY-9003手持式多功能局放測試儀產品概述
     HDKY-9003手持式多功能局放測試儀主要適用于變壓器、發電機、電動機、GIS、高壓開關柜、高壓電纜等一次設備的帶電局放測試，定性定量，發現放電點并定位放電點，操作簡單、抗干擾能力強，是狀態檢修的強大武器。

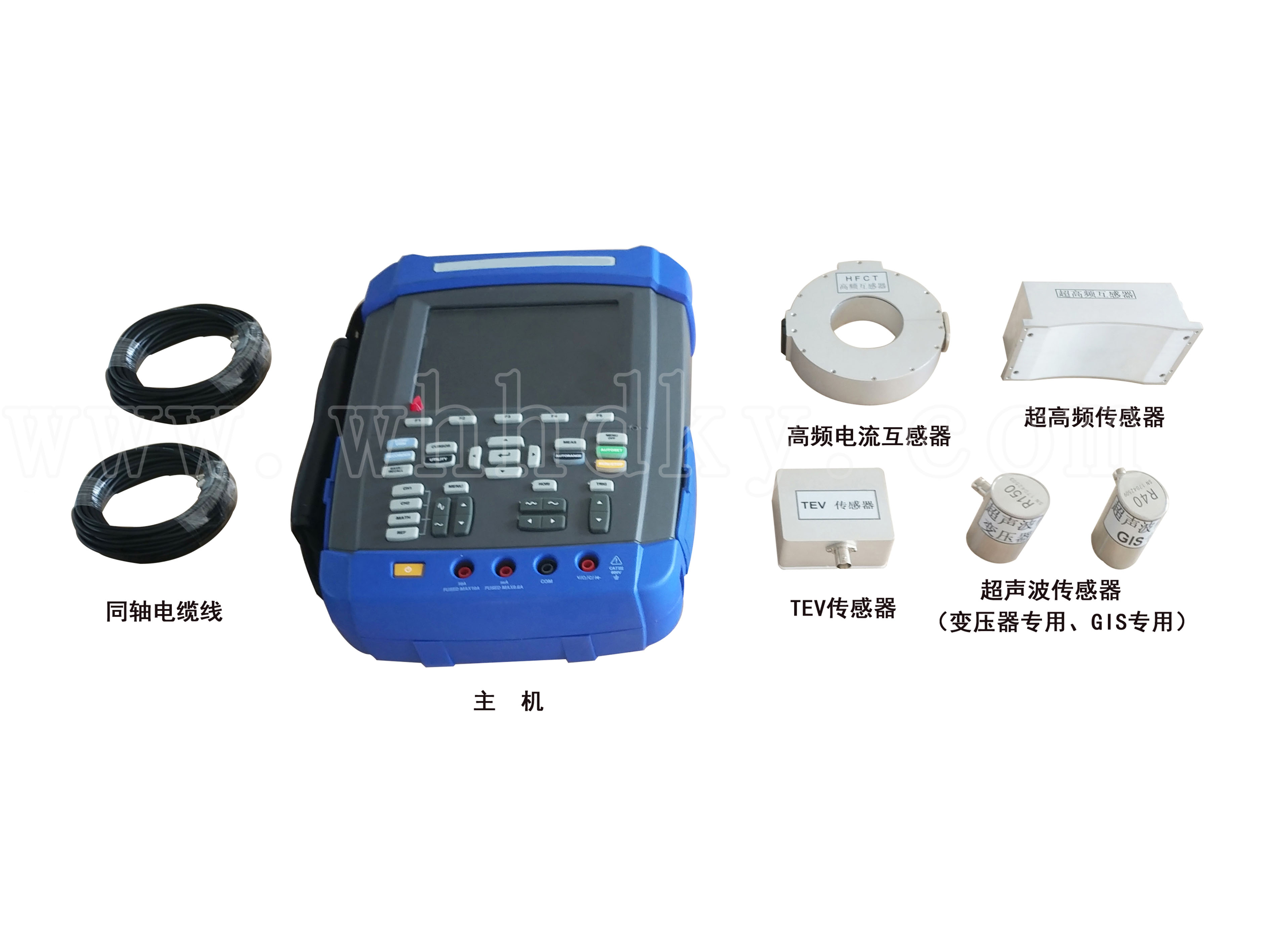

（1） 配五種傳感器，即：超聲波傳感器 2個，TEV傳感器1個，HFCT傳感器1個，UHF傳感器1個，功能強大，適用于所有的高壓一次設備的帶電局放測試。

（2） 對于大型主變、電抗器等大線圈類設備發現局放點并定位。

（3） 兩通道，顯示波形、dBmV值、黃綠紅三段警示值；并有三維立體圖顯示。

（4） 采樣率高，抗干擾能力強。

（5） 波形存儲并能上傳U盤及計算機。

（6） 五種傳感器精度高，抗干擾能力強。

傳感器參數

（1）超聲波測量

   a、測GIS超聲波傳感器：傳感器中心頻率：40kHz；測量量程：-60dBmV～60 dBmV；

分辨率：1dB；誤差：±1dB。

   b、測變壓器超聲波傳感器：中心頻率：150kHz；測量量程：-60dBmV～60 dBmV；分辨率：1dB；誤差：±1d。

（2）復合式TEV測量

傳感器：容性； 測量量程：0～60dBmV；分辨率：1dB； 誤差：±1dB；檢測頻寬：5～70MHz。

（3）高頻電流互感器

    檢測頻帶：10kHz～30MHz ；精確度：±10%；分辨率：1dB；信號傳輸方式：50Ω同軸電纜。

（4）特高頻傳感器

檢測頻帶：300MHz～1.5GHz ，信號傳輸方式：50Ω同軸電纜，檢測靈敏度：1dB ，增益：＞65dBmV。

主機

（1）彩屏，顯示放電波形，三維立體圖，黃綠紅三段警示值，且能夠顯示電池狀態。

（2）外殼：具有防護殼，防護等級應達到或優于IP53；

（3）連接：耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入；

（4）內部電池：配備充電電池，電池電壓低時具備自動關機功能；

（5）電池持續工作時間：單通道模式大于6小時，多通道模式大于3小時；

（6）電池充電：可以用220V工頻電源充電，充電時間不大于8小時；電池充電器防護等級：IP54；

（7）主機重量：不大于3kg；尺寸：26*20*7（cm）。
