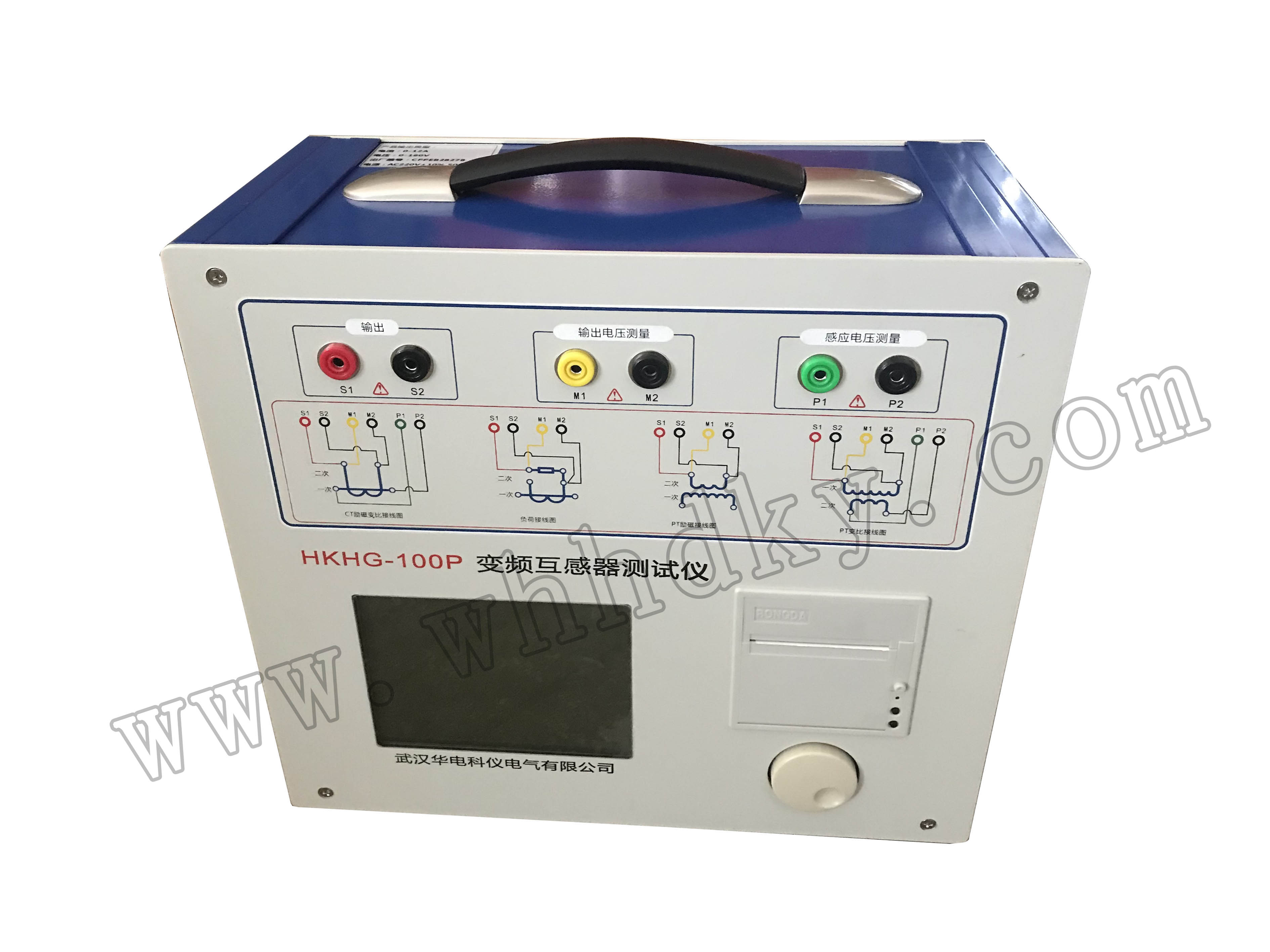

HKHG-100P 變頻互感器測試儀產品概述

互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。


★ 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類電磁式PT及電容式PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
★ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207、GB20840、IEC61869等各類新老互感器標準，依照互感器類型和級別自動選擇相應標準進行性能分析。
★ 基于先進的低頻法測試原理，能滿足拐點高達30kV的CT測試。
★ 界面友好美觀，全中文圖形界面。
★ 裝置可存儲1000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
★ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
★ 易于攜帶，裝置重量<9Kg。


輸出電壓： 0~180V (RMS)
輸出電流： 0~12A (RMS)，峰值36A
電壓測量： 準確度：±0.2%
CT變比測量范圍：     1~30000
PT變比測量范圍：     1~10000
變比測量： 準確度：±0.2%
相位測量： 準確度：±5’，分辨率：0.5’
二次繞組電阻測量范圍：0~300Ω 分辨率：0.2mΩ  精度：0.2%±2 mΩ
交流負載測量：     0~1000VA分辨率：0.002VA精度：0.2%±0.02 VA
輸入電源電壓：     AC220V±10%，50HZ
工作條件： 溫度：-10℃~50℃，   濕度：≤90%
尺寸： 340mm×330mm×160mm
重量： <9kg

測試用途		保護類CT，保護類PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.2%
CT變比 測量	范圍	1~30000
	精度	±0.2%
PT變比 測量	范圍	1~10000
	精度	±0.2%
相位測量	精度	±5min
	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
	精度	0.2%±2mΩ
二次負載測量	范圍	0~300VA
	精度	0.2%±0.2VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10οC~50οC，  濕度：≤90%
尺寸、重量		尺寸330mm×310mm×170mm    重量<9kg
