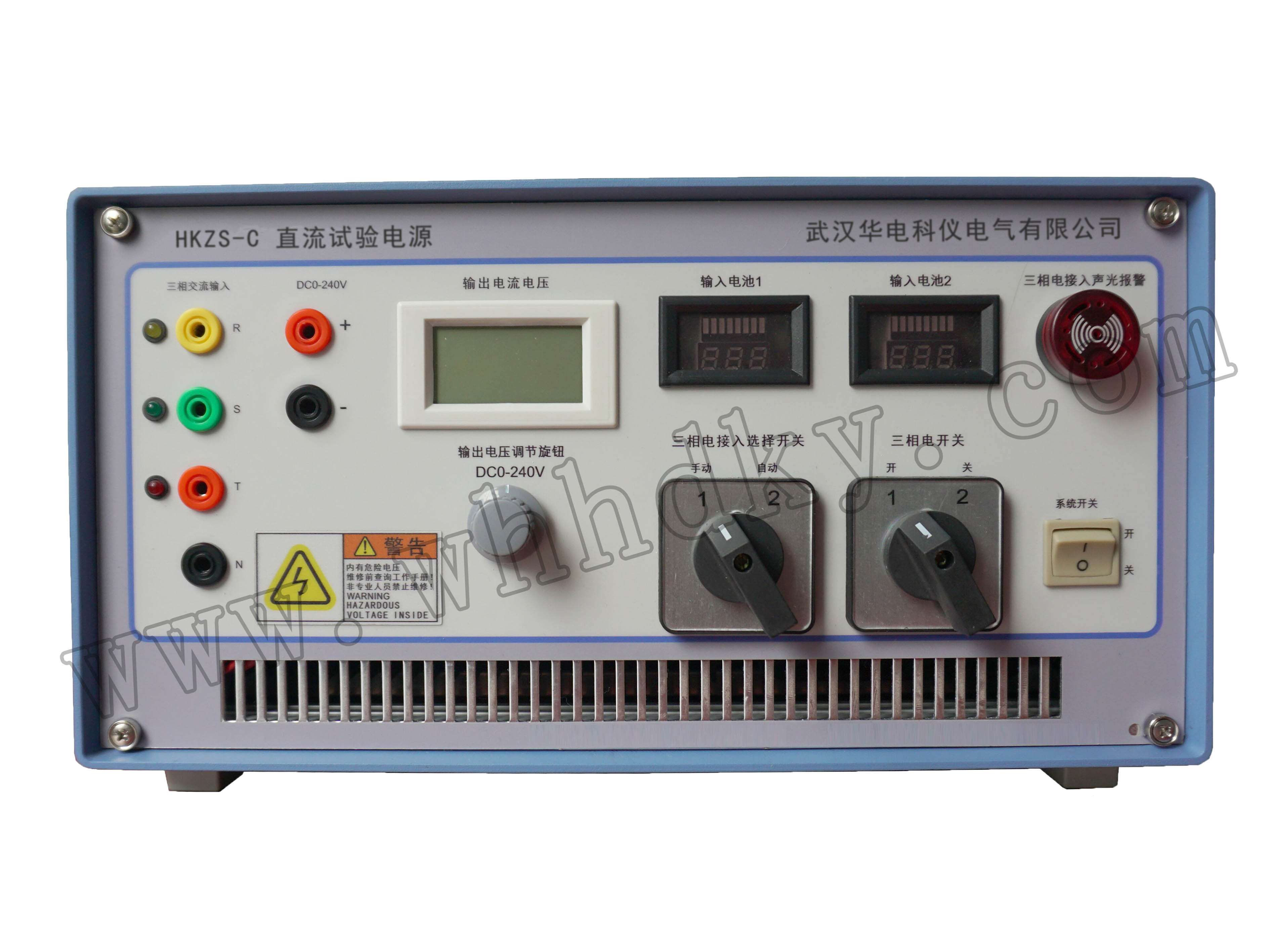

| 編號 | 端子 | 名稱 | 功能說明 | 規格 | |
| 1 | R、S、T、N | 三相交流輸入 | 檢測三相電網電壓幅值 | 380±20%V | |
| 2 | +、- | DC0~240V | 母線電壓輸出，0~240V | 0~10A | |
| 3 | \ | 輸出電流電壓表 | 監測母線輸出的電壓電流 | ||
| 4 | \ | 母線電壓輸出調節旋鈕 | 順時針電壓升高，逆時針電壓降低 | ||
| 5 | \ | 輸入電池1電壓表 | 顯示輸入電池1電壓、電量 | ||
| 6 | \ | 輸入電池2電壓表 | 顯示輸入電池2電壓、電量 | ||
| 7 | \ | 三相電輸入選擇開關 | 選擇手動還是自動停止母線輸出 | ||
| 8 | \ | 三相電開關 | 手動模式有效，可手動停止母線輸出 | ||
| 9 | \ | 三相電輸入聲光報警 | 手動模式下，系統檢測到三相電開始報警 | ||
| 10 | \ | 系統開關 | 系統啟動開關 | ||
| 11 | +、- | 電池1輸入接口 | 接蓄電池1 | 11~14.2V | |
| 12 | +、- | 電池2輸入接口 | 接蓄電池2 | 11~14.2V | |
| 產品型號： | ||||
| 1、輸入特性 | ||||
| 序號 | 項目 | 技 術 要 求 | 單 位 | 備注 |
| 1.1 | 直流輸入 | 11~14.2 | Vdc | 直流輸入接口“11,12” |
| 1.2 | 最大交流輸入電流 | 135 | A | |
| 1.3 | 三相交流檢測輸入 | 380±20% | Vac | 交流輸入接口“1” |
| 2、輸出特性 | ||||
| 2.1 | 直流輸出 | 0~240 | Vdc | 直流輸出插座“2” |
| 2.2 | 最大直流輸出電流 | 10 | A | |
| 3、保護功能 | ||||
| 3.1 | 過溫保護 | 條件 | 單位 | |
| 70~90 | ℃ | 不停機，限功率輸出 | ||
| ＞90 | ℃ | 報故障，停機 | ||
| 3.2 | 直流輸入過壓保護 | ＞15 | V | 報故障，停機 |
| 3.3 | 直流輸入欠壓保護 | ＜10 | V | 不報故障，停機 |
| 3.4 | 輸出過流 | ＞10 | A | 報故障，停機 |
| 3.5 | 過載保護 | 報故障，停機 | ||
| 3.6 | 短路保護 |
報故障，停機 |
||
