在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。華電科儀TAG8000A無線高壓核相儀采用最新電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相儀的諸多缺點, 符合國家電力安全工器具質量監督檢驗測試相關標準。
TAG8000A無線高壓核相儀主要優點在于去掉了連接兩個電網(電源)兩端的引線, (距離可達200m)可穿過圍墻或隔墻(板), 不受任何地形和設施構架的方式限制, 提高了安全性, 操作極為方便, 只需一人操作一人監護。
工作原理：

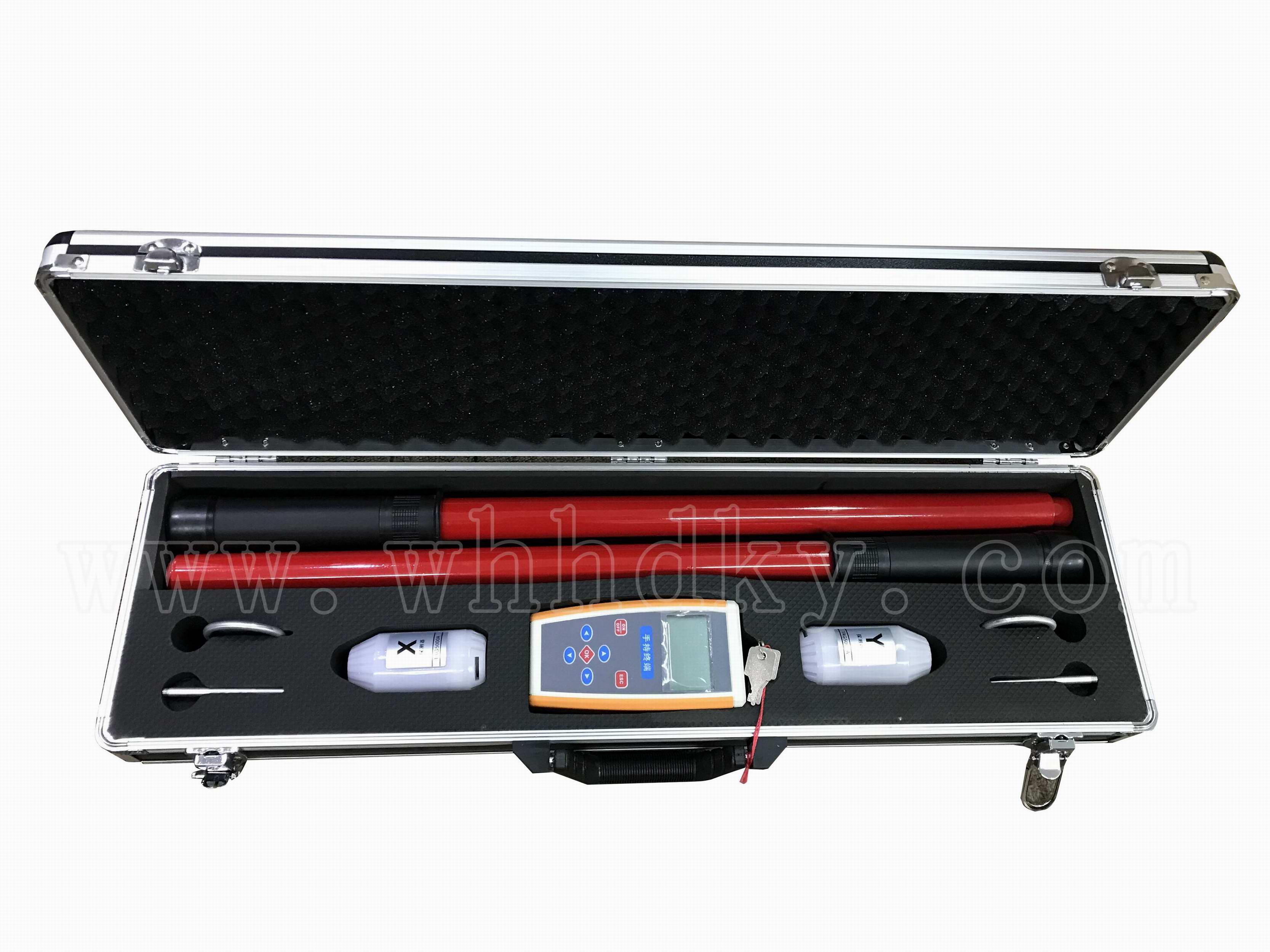

TAG8000A無線高壓核相儀由三個部分組成: 兩個電壓檢測和發射的聯合裝置(包括絕緣桿), 一個是無線接收裝置, 兩個發射裝置分別將采樣到的電壓數據信號通過高頻發射裝置發送至接收端, 接收端根據發射器發射的信號進行相應的處理并通過LCD顯示相位關系和兩線路的頻率, 同時接收器語音播放測試結果。
1、整機采用大容量免維護鋰電池供電, 徹底解決碳性電池、紐扣電池等一次性電池電量不足、更換麻煩等缺點, 特別適合野外作業; 因無需裝卸電池, 不會產生電火花, 因此該儀器符合礦用設備安全設計;
2、測試距離遠, 可達到200米視距, 并可穿墻使用;
3、液晶屏同時顯示相位、波形、頻率等數據, 測試安全可靠, 真人女聲播報測試結果,測試更快速;
4、伸縮式絕緣桿, 攜帶、使用非常方便, 絕緣性能符合電力絕緣工器具耐壓試驗要求;
5、便攜式接收器設計美觀大方, 具有防滑處理工藝;
6、整機采用先進的制作工藝，體積小，重量輕
|
相位差準確度： |
誤差≤5°； |
|
|
自校誤差： |
＜2°； |
|
|
頻率準確度： |
±0.1HZ； |
|
|
本產品所測電壓等級為： |
6KV-500KV； |
|
|
發射器和接收主機的傳輸距離大于130米，兩發射器之間的最大距離約260米； |
||
|
結果判斷（同相、異相）采用A級標準 |
相位差≥30° |
為異相 |
|
相位差<30° |
為同相； |
|
|
真人語音提示，男聲“同相”、女聲“異相請注意”； |
||
|
屏幕同時顯示兩線路相位差、頻率、波形和失量圖； |
||
|
主機顯示電池電量，半小時無操作自動關機； |
||
|
兩個發射器和接收器均內置可充電鋰電池； |
||
|
具有高壓驗電和核定相序的功能； |
||
|
高壓測量時泄漏電流<10uA； |
||
|
發射器工作功耗<0.1W，接收主機工作功耗<0.3W； |
||
|
主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH； |
||
|
若儀器1年使用10次，每次30分鐘，則充電周期約為1年； |
||
|
工作環境： |
溫度 |
-35℃--- +45℃ |
|
濕度 |
≤95%RH； |
|
|
儲存環境： |
溫度 |
-40℃--- +55℃ |
|
濕度 |
≤95%RH； |
|
|
整機重量： |
約4.5KG； |
|
|
儀器包裝尺寸： |
長71cm*寬26cmm*高11cm。 |
|
