產品概述

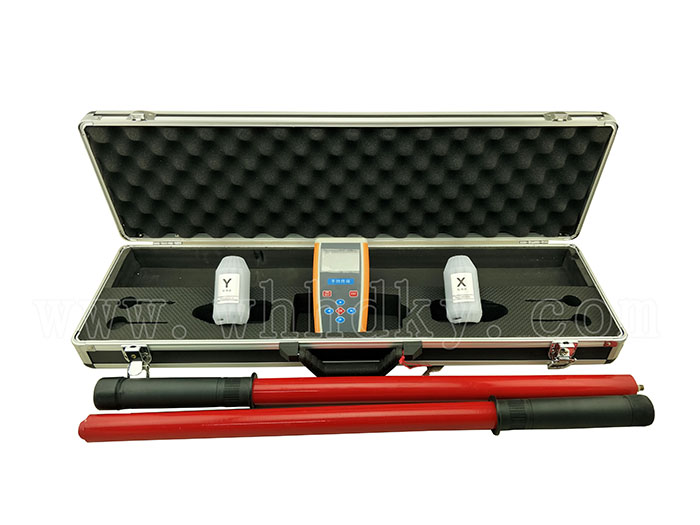

在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。華電科儀TAG5000A無線高壓核相儀采用最新電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相儀的諸多缺點, 符合國家電力安全工器具質量監督檢驗測試相關標準。
TAG5000A無線高壓核相儀主要優點在于去掉了連接兩個電網(電源)兩端的引線, (距離可達200m)可穿過圍墻或隔墻(板), 不受任何地形和設施構架的方式限制, 提高了安全性, 操作極為方便, 只需一人操作一人監護。
功能特點
1.整機采用大容量免維護鋰電池供電, 徹底解決碳性電池、紐扣電池等一次性電池電量不足、更換麻煩等缺點, 特別適合野外作業; 因無需裝卸電池, 不會產生電火花, 因此該儀器符合礦用設備安全設計;
2.測試距離遠, 可達到200米視距, 并可穿墻使用;
3.液晶屏同時顯示相位、波形、頻率等數據, 測試安全可靠, 真人女聲播報測試結果,測試更快速;
4.伸縮式絕緣桿, 攜帶、使用非常方便, 絕緣性能符合電力絕緣工器具耐壓試驗要求;
5.便攜式接收器設計美觀大方, 具有防滑處理工藝;
6.整機采用先進的制作工藝, 體積小, 重量輕.
技術參數
電氣指標
|
可檢測電壓范圍: |
0.4 ~ 500kV |
|
無線傳輸距離: |
≥ 200米視距 (300米以上需定做); |
|
同相定義: |
嚴格按照規程的規定設計, 相角≤30°為同相, 相角≥30°為不同相 |
|
工作頻率: |
45~60Hz, 可用于國外60Hz電網的核相; |
絕緣指標
發射器(兩個)本體采用高耐壓尼龍材料, 絕緣等級: 80kV/cm;
絕緣伸縮桿(材料)選用兵工企業生產的防潮絕緣管, 符合IEC/1C78標準具有防潮、耐高壓、抗沖擊、抗彎等特點, 該材質特性見表一和表二, 表三為TAG5000A核相儀的綜合參數。
表一 絕緣桿機械、電氣特性
|
項 目 |
單 位 |
指 標 |
|
馬丁式耐熱性(縱向) |
℃ |
>200 |
|
抗沖擊(縱向) |
MPa/cm |
>147 |
|
抗彎度(縱向) |
MPa |
>343 |
|
表面電阻系數(水浸后) |
Ω |
>10x1011 |
|
體積電阻系數(常態) |
Ω/cm |
>10x1031 |
表二 絕緣桿耐壓試驗參數
|
電壓 (kV) |
長度 |
工頻耐壓 (kV) |
時間 (min) |
結果 |
|
|
標準值 |
試驗值 |
||||
|
6-10 |
1.5 |
44 |
44 |
1～5 |
合格 |
|
35 |
2.4 |
80 |
80 |
1～5 |
合格 |
|
66~110 |
2.8 |
254 |
254 |
1～5 |
合格 |
TAG5000A 系列產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條件 DL/T971-2005》要求。
表三 綜合參數
|
序號 |
試驗項目 |
單位 |
TAG5000A核相儀試驗參數 |
備 注 |
||||||
|
3kV |
6kV |
10kV |
35kV |
110kV |
220kV |
500kV |
||||
|
01 |
啟動電壓 |
kV |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
合格 |
|
02 |
傳輸距離(視距) |
m |
> 200米 |
合格 |
||||||
|
04 |
泄漏電流 |
μA |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
合格 |
|
05 |
音響強度 |
dB |
>75 |
>75 |
>>75 |
>75 |
>75 |
>75 |
>75 |
合格 |
|
06 |
直流電壓試驗 |
kV |
3 |
6 |
10 |
35 |
110 |
220 |
500 |
合格 |
|
07 |
工頻耐壓試驗 |
0.3m/40kV |
合格 |
|||||||
|
08 |
抗電弧試驗 |
kV |
3.6 |
7.2 |
12 |
42 |
130 |
260 |
600 |
合格 |
|
09 |
防短路試驗 |
kV |
3.6 |
7.2 |
12 |
42 |
88 |
176 |
400 |
合格 |
|
11 |
溫度試驗 |
℃ |
-30~+45 |
合格 |
||||||
|
12 |
濕度試驗 |
% |
95% |
95% |
95% |
95% |
95% |
95% |
95% |
合格 |
|
13 |
自由跌落(3米) |
次 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
合格 |
|
14 |
沖擊試驗 |
次 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
合格 |
|
15 |
同相干擾 |
kV |
<1.2 |
<2.4 |
<4 |
<14 |
<44 |
<88 |
<200 |
合格 |
|
16 |
反相干擾 |
kV |
>1.8 |
>3.6 |
>6 |
>21 |
>66 |
>132 |
>300 |
合格 |
|
17 |
工作環境 |
|
戶內戶外 |
合格 |
||||||
|
18 |
工作電壓 |
V |
8.7V |
鋰電 |
||||||
|
19 |
靜態電流 |
μA |
< 10 |
合格 |
||||||
|
20 |
動態電流 |
mA |
< 20 |
合格 |
||||||
|
21 |
動態功耗 |
W |
<0.2 |
合格 |
||||||
