MEICUI-XF 220V50A蓄電池放電儀通過內置電子負載對電池組實際進行放電。滿足電壓等級（220V）的電池組放電測試。測試儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電安全等優點。
本儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據國家有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供全面科學的檢測手段,減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供全面科學的檢測手段。

1．產品采用定制鎳鉻合金電阻器作為負載源。低阻值；能實現更大電流的放電，定制型外觀使功率密度更高。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程更穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程更可靠。
2．智能芯片控制。放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估。智能計算放電容量與放電小時率之間的轉換，實現電池容量狀態最佳評估效果�？稍O(shè)定多種門限閥值，智能判斷。
3．放電測試功能。在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好放電電壓、放電電流、放電時間、放電容量等閥值等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。
4．7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了�？垢蓴_能力強。
5．采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。
6．電池放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持數據表格顯示，還能自動實時呈現出電壓最高與最低的單體，幫助您快速分析單體變化的趨勢。
7．放電曲線查看：可回看放電過程中電池組電壓、電流曲線。
8．內置多種放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。
9．數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。



產品外觀尺寸

型號	MEICUI-XF 220V50A蓄電池放電儀

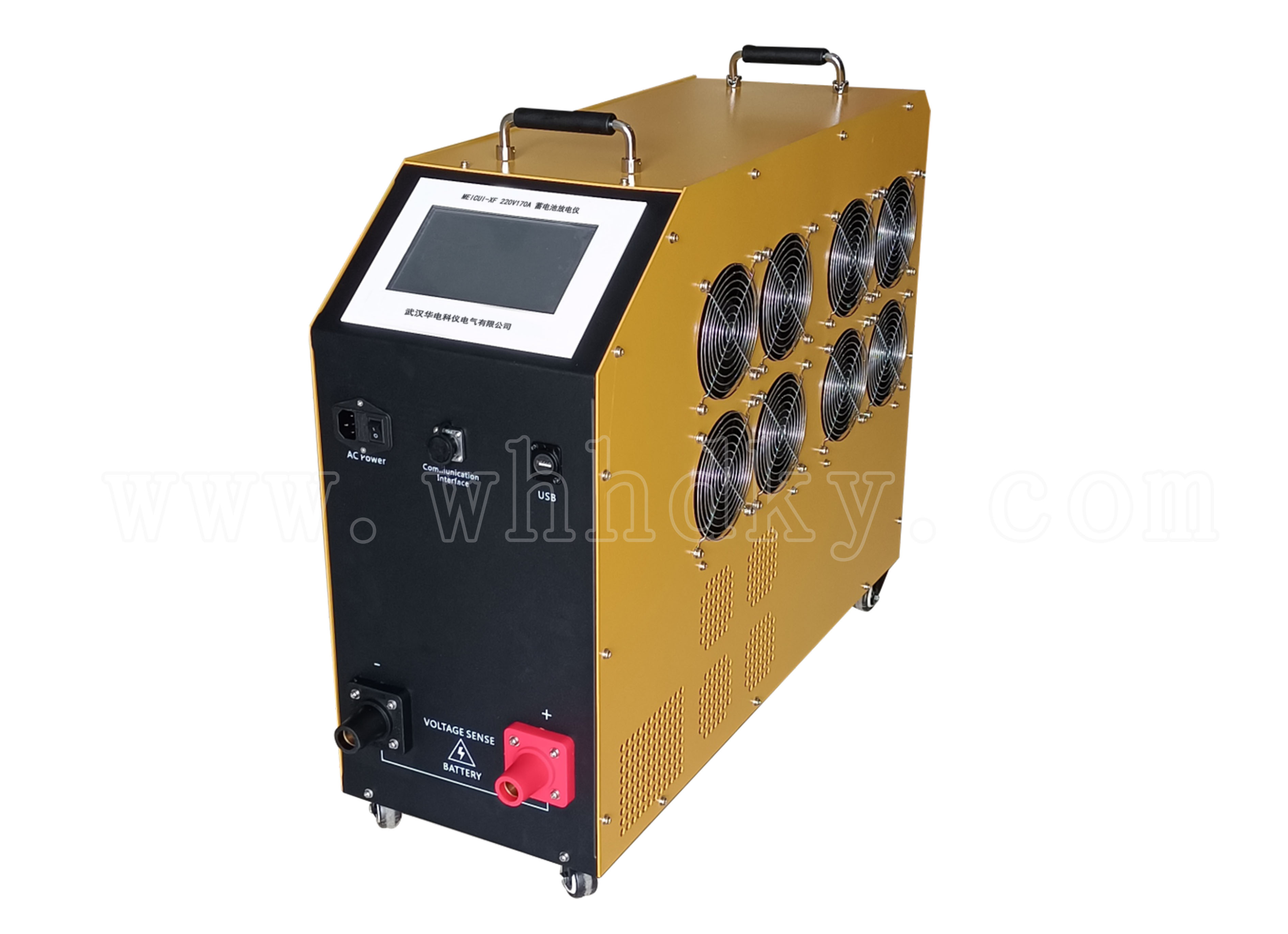

外形
重量	主機約13.4(kg)
尺寸(單位：mm)	445x265x280(長x寬x高)


產品技術性能


電源輸入-交流	市電交流220V，頻率范圍為40－60Hz。
主機操作方式	觸摸屏
顯示屏	7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600
數據通訊	RS485x1
內部數據存儲	128MBit
電壓測量精度	±0.5%FS+0.1V
電流測量精度	±1%FS+0.1A
組電壓顯示精度	0.1V
組電流顯示精度	0.1A
放電電流控制精度	±1%FS
放電電壓	220Vdc
放電電流	0-50A
主機保護	過溫、過流、電流失控觸發停機保護
緊急停機執行機構	高壓直流開關250A
反接保護	支持
異常保護	電源線掉電、主電纜掉電
過溫保護	電阻箱過溫85℃；散熱器過溫100℃
報警提示	液晶顯示+蜂鳴器。
安全測試
耐壓測試	交流輸入-機殼：2200Vdc 1min 交流輸入-機殼
	直流輸入-輸出：2200Vdc 1min 直流輸入-機殼
工作環境
散熱	強制風冷
溫度	工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃
濕度	相對濕度0~90%（40±2℃）
海拔	額定海拔2000米
