HDKY-WJF-2C 數字式局部放電綜合分析儀及其配套傳感器主要用于檢測多種高壓電氣設 備。該產品操作簡單，采用抗干擾技術，檢測靈敏度高，獨立窗口顯示，具有輕便防震、可靠性高、抗高電壓沖擊能力強等優勢。
該儀器采用基于 FPGA 的高速數據采集處理系統，大幅提高采樣率與處理速度，具有強大的復雜信號分析能力和強干擾環境局放檢測能力，并配置特定的傳感器對高壓設備進行檢測，能夠及時發現和檢測出設備內部絕緣狀態的變化，對設備絕緣故障及時處理。

HDKY-WJF-2C 多通道數字式局部放電綜合分析儀，提供的功能：
1．局部放電檢測：高壓電氣設備局部放電檢測，2 通道獨立采集數據（非通道轉換式）， 同步信號采樣，2 個窗口單獨顯示局放測量結果。
2．FPGA 高速數據采集處理系統：采用基于 FPGA 的高速數據采集處理系統，采樣率高 達 65MS/s，能夠高度還原脈沖信號，對信號進行納秒級時域分析，并能夠?qū)崿F(xiàn)小波 消噪、時頻分析等高級算法。
3．提供在復雜現場的多種抗干擾措施：獨特天線噪聲門控、信號極性判別、局放智能識 別、動態抗干擾、數字模擬混合濾波等多種抗干擾功能，各種抗干擾措施靈活組合應 用，能夠有效減小干擾對測量結果的影響，便于在復雜的環境下確保準確測量。
4．多種分析功能：具有相位分析，指紋圖、頻譜分析，三維圖及二維圖分析，軟件也可 以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析， 分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減 少試驗中非穩定性因素對試驗結果的影響。
5．顯示屏： 10 英寸觸摸液晶顯示屏 ，分辨率高達 1280×800，方便現場的操作使用。
6．便攜移動：適合在環境復雜的現場移動使用。
7．自動記錄保存數據： 自動或手動記錄保存試驗數據和瞬態放電波形，生成試驗報告， 提供后期數據分析參考。
8．多語言支持：可快速切換中文和英文操作界面。

1.  使用條件
1.1 環境溫度：-20～45℃
1.2 相對濕度：≤95%
1.3 設有一可靠接地點
1.4 現場接地電阻：0.1Ω~0.5Ω
1.5 電源電壓的波形為實際正弦波，波形畸變率<3%，高次諧波： 10kHz～40kHz 衰 減，60dB； 40kHz 以上衰減，80dB 以上

2.  技術性能
2.1 校準脈沖發生器：輸出電量： 10、 50、 100、 500pC、 1nC、2nC；脈沖上升時 間：<60ns；頻率范圍： 50Hz～ 1000Hz。

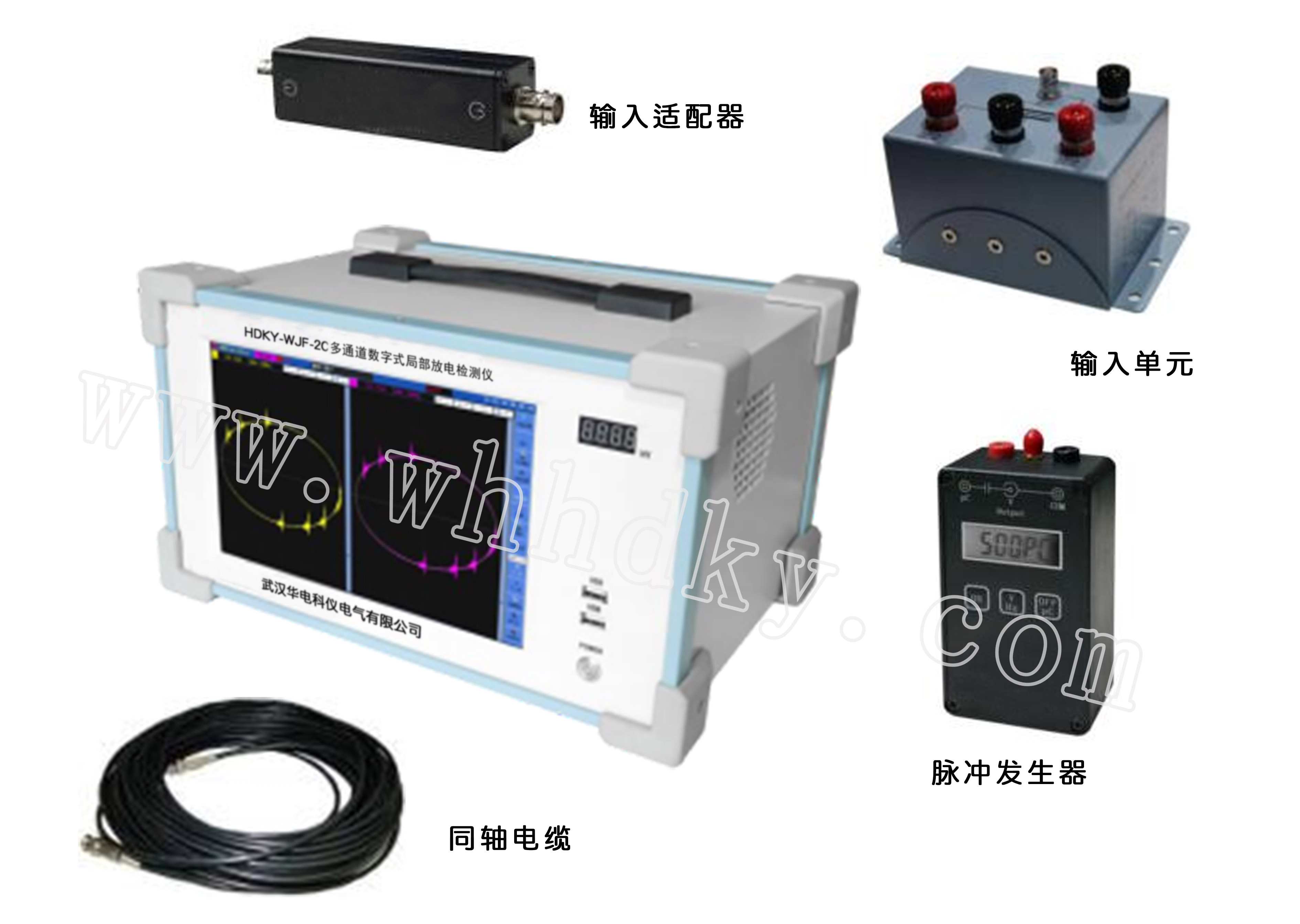

2.2 產品構成


項目	描述
主處理機	工業計算機
操作系統	Windows10 操作系統



顯示屏	10 英寸真彩色 TFT 觸摸液晶顯示屏；顯示分辨率： 1280×800。
外部接口	2 路電信號接口；外同步接口；5 個 USB 接口；HDMI 接口；接地 端子。
信號輸入接口方式	后端輸入口
外形尺寸	360*208*252mm（長×寬×深）
重量	10kg


2.3 整機性能


項目	描述
測量通道	2 通道
最高采樣速率	65MHz
量程范圍	0.1pC～1000nC
增益調節	× 1；× 10；× 100；× 1000；× 10000；× 100000；
頻帶范圍	低端頻率：20kHz、40kHz、80kHz、200kHz 高端頻率： 100kHz、300kHz、600kHz、 1MHz
本量程非線性誤差	5%
可測試品的電容量范圍	6pF～250µF
試驗電源頻率范圍	50～500Hz
電源模式	AC 220V 功率 120W
抗沖擊電壓能力	5000V，在各入口和電源端（正、負、 AC）
