電能質量分析必不可少的設備——諧波測試儀

產品概述



    電能質量是指通過公用電網供給用戶端的交流電能的品質，通俗來說就是指電網線路中電能的好壞情況。電能質量問題主要由終端負荷側引起。例如沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量。

     當電網的電能質量被干擾或污染，達不到國家相關標準時，就得有針對性地對電網進行電能質量改善。要了解電網電能質量的實際情況，就必須有相應的設備對其進行測試分析，針對國內的實際情況，我公司適時開發研制了適合國情的專業電能質量分析儀器。下面就電能質量分析儀的具體性能、參數、使用方法進行詳細說明。

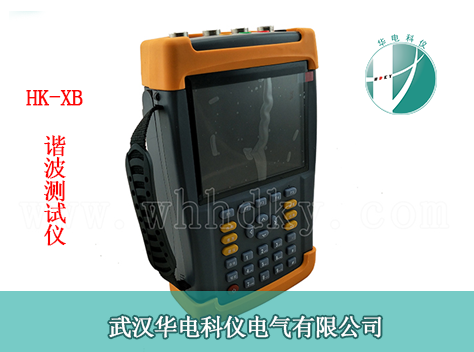

產品圖片

（HK-XB 諧波測試儀）



產品功能



l  儀器是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能。

l  可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。

l  可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。

l  電流采用鉗形互感器方式進行測量。因?yàn)椴捎勉Q形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表。

l  可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。

l  可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

l  所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。

l  負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。

l  電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

l  能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價





產品技術參數



1.   輸入特性

電壓測量范圍：0～200V～800V，自動切檔。

電流測量范圍

鉗形互感器    （三種）：5A/25A（標配）

         100A/500A（選配）

         400A/2000A（選配）

相角測量范圍：0~359.99°。

頻率測量范圍：45~65Hz。

電壓通道數：三通道（U_A、U_B、U_C）。

電流通道數：三通道（I_A、I_B、I_C）。

最大諧波分析次數：63次。

1分鐘間隔最大連續存儲周期：18個月。

2.   準確度

電參量測量部分：

電壓：±0.2%

頻率：±0.01Hz

電流、功率：±0.5%

相位：±0.2°

電能質量部分：

基波電壓允許誤差≤0.5％F.S.

基波電流允許誤差: ≤1％F.S.

基波電壓和電流之間相位差的測量誤差：≤0.2°

諧波電壓含有率測量誤差：≤0.1％

諧波電流含有率測量誤差：≤0.2％

三相電壓不平衡度誤差：≤0.2％

電壓偏差誤差：≤0.2％

電壓變動誤差：≤0.2％

3.   工作溫度：－10℃~ +40℃

4.   充電電源：AC220V、頻率45Hz-55Hz

5.   主機功耗：≤3VA

6.   電池最大工作時間：≤10小時

7.   絕緣：

1)   電壓、電流輸入端對機殼的絕緣電阻≤100MΩ。

2)   工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

8.   體積：320mm×240mm×130mm

9.   重量：2.0Kg

HK-XB諧波測試儀 最新報價

    武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于諧波測試儀設計，研發，生產，銷售以及服務，是一家優質的生產廠家。

    HK-XB諧波測試儀是我公司自主的研發產品，您可以直接點擊右側的咨詢按鈕進行咨詢，也可以給我們留言，或者撥打客服電話：027-88933327   88933290 或  13163274270（售后服務）
