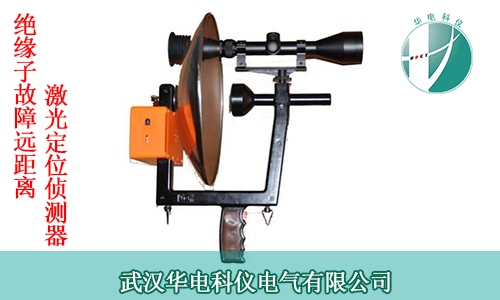

HK-8630S絕緣子故障遠距離激光定位儀
廠家：武漢華電科儀電氣有限公司 |
武漢華電科儀電氣有限公司成立于2011年，自成立一直致力于絕緣子檢測設備的研發、生產和銷售，今天要給大家介紹的是HK-8630S絕緣子故障遠距離激光定位儀。
（點擊了解HK-8630S絕緣子故障遠距離激光定位儀）
| HK-8630S絕緣子故障遠距離激光定位儀簡述 |
隨著工業的發展，高壓以及超高壓技術得以突飛猛進，電網容量的增大和額定電壓等級的升高，電力系統輸變電設備外絕緣的污閃事故日益突出，由絕緣子故障引起的事故已屢見不鮮。而傳統的絕緣子故障偵測手段，又不能滿足供電系統的要求。
HK-8630S型絕緣子故障遠距離激光定位儀（以下簡稱HK-8630S型偵測器）采用全進口傳感器及電子元件，用于在不斷電狀態下遠距離查找發電廠、變電站、輸電線路中的絕緣子故障。還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。
該偵測器操作簡單、方便、安全。遠距離不斷電操作，大大減輕了勞動強度，提高了工作效率。儀表本身智能化程度較高，不需要專業的維護和校對。對安全生產勢必產生重大而深遠的影響。
應用范圍
本偵測器可實現以下主要功能:
檢測帶電運行絕緣子的不明閃絡故障
高低壓線路不明原因跳閘合閘
帶電運行絕緣子因絕緣性能下降而引起的電流泄漏
合成絕緣子故障檢測
高壓接頭氧化放電偵測
高壓閘刀接觸不良放電偵測
電暈放電偵測
污閃偵測
電氣設備局部放電檢測
避雷器檢測
| HK-8630S絕緣子故障遠距離激光定位儀功能特點 |
一、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置。
二、鋁鎂合金框架，堅固、輕便。
三、立體聲耳機及液晶顯示屏雙重指示，效果明顯。
四、抗外界干擾能力極強。
五、智能化程度高
（1）具有鎖定數據功能
（2）欠壓保護功能（電池欠壓時，儀器自動關機）
（3）恒流充電，充滿自停
六、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。
七、數字直方圖和聲音雙輸出。
八、安全可靠，操作簡單。
| HK-8630S絕緣子故障遠距離激光定位儀技術指標 |
使用范圍：380V~500KV
1．主機
（1）中心頻率：40KHz ± 1Hz
（2）有效距離：2KV 以下 距離0.5M~ 15M
2~10KV 距離5~40M
10~220KV 距離5~50M
220~500KV 距離10~ 60M
500KV 以上 距離20~ 80M
（3）工作電壓：DC6.5V~DC8.4V
（4）電池：高容量無記憶鋰離子電池
（5）體積：445× 410× 320（mm）
2．激光器
輸出波長：650nm
光束發散度：0.4mard
出瞳功率：≥ 70mw
外形尺寸：Φ 16× 60mm
最小光斑：Φ 0.3mm
光學系統：優質非球面塑膠透鏡
發 散 角：0.3 mrad（40m 以內）
工作溫度：-10℃～50℃
激光級別：IIIb
3．單筒瞄準鏡
倍率：3-9倍
物鏡直徑：Φ50mm
長度：315mm
出瞳直徑: 5.56-16.67mm
管徑: 25.4mm
出瞳距離: 75-85mm
視場（@100碼）: 2.60-6.60
4．高頻傳感器
中心頻率fo ：40KHz ± 1Hz
自由電容Co：2500± 20%PF
靈敏度：-127dB
最大驅動電壓：20 Vms
余振時間1.5msec. Max.
水平探測角度（6dB)120±10°，
垂直探測角度（6dB ）60±10° 。
反射靈敏度：1.0mVp-p Min.
額定阻抗：1000M Ω
使用溫度：-30℃～+85 ℃
5. 集波器
口徑：Φ 320mm
形狀：拋物面
材料：鉻合金
6．液晶顯示屏
工作電壓（VDD:+3.0--+5.5V）
顯示分辨率:128 × 64點
內置漢字字庫：提供8192個16× 16點陣漢字
時鐘頻率：2M Hz
顯示方式：STN 、半透、正顯
視角方向：6點
背光方式：側部高亮白色LED ，藍色背光
通訊方式：串行、并口可選
工作溫度: -20℃ - + 55℃
存儲溫度: -20℃ - + 60℃
7．高精度耳機
額定阻抗：32Ω
頻率范圍：100Hz-10KHz
靈敏度：（1W/1m）120dB
8．電源適配器
輸入電壓：AC220V± 10%
輸入頻率：50Hz/60Hz
輸出直流電壓：DC 12V
電流：1.25A
9．整機外包裝
尺寸：445× 410× 320 mm
主設備重量：1.68kg
全套整機重量：6.38kg
| HK-8630S絕緣子故障遠距離激光定位儀報價信息 |
HK-8630S型絕緣子故障遠距離激光定位儀是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327 027-88933290 或 13163274270（售后服務）
HK-8630S絕緣子故障遠距離激光定位儀又稱絕緣子故障遠距離激光定位偵測器、絕緣子故障定位測試儀、絕緣子故障遠距離定位儀、絕緣子故障遠距離定位偵測器、絕緣子故障定位儀、絕緣子故障定位偵測器、絕緣子故障遠距離激光定位偵測儀等
