目前，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小是直接影響線路安全穩定運行的重要因素。絕緣子一旦出現零值或污垢，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。
HK-W1600零值絕緣子絕緣電阻測試儀是我公司生產，用于檢測絕緣子零值的設備，它能夠帶電（或停電）定量地準確測量出每一片絕緣子的電阻值。

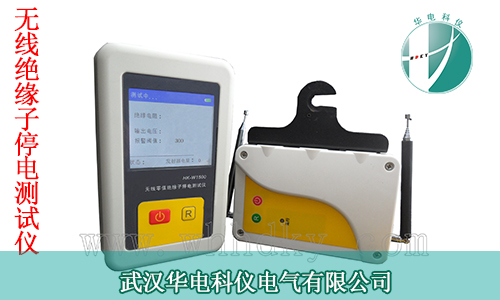

（點擊圖片了解HK-W1600零值絕緣子絕緣電阻測試儀）
下面來講講HK-W1600零值絕緣子絕緣電阻測試儀的操作方法及注意事項：
一、操作前應注意的安全事項
★ 國內首創無線測量技術。
★ 應在干燥天氣進行檢測。
★ 請遵守并按規定使用本產品，確保儀器的安全運行。
★ 遵守國家電力工業的安全工器具預防性試驗安全規程。
★特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。
★在高空作業時，可通過加裝絕緣操作桿進行。
附表：一串中允許零值絕緣子片數
|
電壓等級 |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
絕緣子串片數 |
3 |
5 |
7 |
13 |
19 |
28 |
|
零值片數 |
1 |
2 |
3 |
5 |
4 |
6 |
★ 在檢測過程中兩探頭間有高壓，嚴禁人體接觸。
★ 安裝或調整探頭時，必須在關閉電源三秒后操作。
附：關于“智能無線絕緣子檢測儀（絕緣性能）”的絕緣桿的安全使用長度和試驗標準。
（摘自“國家電網公司電力安全工作規程”）
Ⅰ、帶電作業時人身與帶電體的安全距離
|
電壓等級 |
10KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
安全距離 |
0.4米 |
0.6米 |
0.7米 |
1.0米 |
1.8米 |
2.2米 |
3.4米 |
II、帶電作業時絕緣桿的最小有效絕緣長度
|
電壓等級 |
10KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
絕緣桿的最小 有效絕緣長度 |
0.7米 |
0.9米 |
1.0米 |
1.3米 |
2.1米 |
3.1米 |
4.0米 |
注：絕緣工具檢查性試驗（分段）的試驗標準：每300mm，施加工頻電壓75KV，一分鐘：以無擊穿，閃絡及過熱為合格。
二、零值絕緣子絕緣電阻測試儀使用簡述
按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（運行電壓中或停電狀態）兩端的金具部分，按下手持終端上【OK】鍵，無線啟動探測器測量，聽到“嘟”一聲響時，則該片絕緣子檢測完畢，液晶顯示屏會顯示“正在測試”、“測試成功”，即可讀取并保存實時測量的每一片絕緣子電阻值。若液晶顯示屏出現“＞3000MΩ”，表示所測的絕緣電阻值在3000MΩ以上，是正常絕緣子。
在電壓等級220KV或以下：絕緣子絕緣電阻低于300MΩ，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子；電壓等級220KV以上：絕緣子絕緣電阻低于500MΩ，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子。
三、零值絕緣子絕緣電阻測試儀供電方式
手持終端在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。
★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V，數量2節。
★ 探測器底蓋內置：大容量鋰電池，充電孔設置在探測器的左側壁。請使用隨機標配的專用電源適配器，充電時探測器LED燈會閃爍，LED燈變綠，表示探測器充電完成。
四、HK-W1600零值絕緣子絕緣電阻測試儀操作界面
四、HK-W1600零值絕緣子絕緣電阻測試儀測試菜單（主菜單）

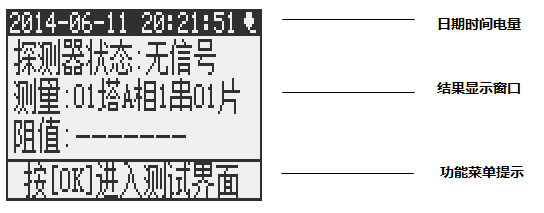

★ 開機界面
---顯示探測器狀態、信號強度、測量信息及阻值數據。
★ 測量設置
---按【OK】鍵進入測試界面，按工作票的檢測任務，設置被測絕
緣子串的編號，如01塔A相1串01片。
★ 請打開探測器
---按【ON/OFF】鍵，打開探測器。
★ 數據瀏覽
---用戶及時調閱、查詢歷史數據。
★ 系統設置
---用于設置時間日期、背光、電壓等級、系統狀態、版本信息等。
