| 產品概述 |
為了實現對廠站監控系統測控裝置四遙的檢測，我公司與湖北省電力試驗研究院聯合研發了可實現遙測、遙信、遙控、遙調自動校驗的裝置。本裝置采用DSP 技術、GPS 授時技術、計算機無線通信技術等先進技術，可對RTU 的四遙功能及指標進行校驗，具備強大的數據庫管理平臺，校驗數據可存貯、傳輸、查詢、修改、打印，可自動生成測試報告和原始記錄。
產品圖片

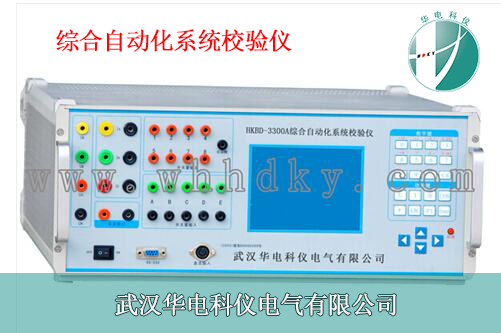

（HKBD-3300A 綜合自動化系統校驗儀）
| 產品功能 |
交流采樣裝置及交流采樣遠動終端（RTU）檢驗
按照GB/T13729-2002和DL/T630-1997（2005復審）的要求對RTU進行檢驗。
可按遠動規約對交流采樣裝置進行全自動校驗
1交直流模擬量輸入檢驗
可以進行的檢驗項目有：基本誤差測定、遙測信息響應時間測定、各種影響量引起的改變量測定、與主站通信正確性試驗、遙測掃描周期試驗等。
2狀態量輸入檢驗
可以進行遙信輸入信號與顯示終端遙信狀態一致性試驗，事件順序記錄正確性及SOE分辨率試驗，遙信變位響應時間測試、與主站通信正確性試驗。狀態量既可有源輸出，又可無源輸出。
3遙控執行檢驗
可以測定各路遙控執行功能是否正常，輸出繼電器接點的容量是否符合要求。
4遙調功能檢驗
可以測定各路遙調功能是否正常，遙調輸出模擬量的準確度是否符合要求。
5數字量輸入測試檢驗
可進行輸入數字量與顯示終端顯示數字一致性試驗，與主站通信正確性試驗。
6脈沖輸入檢驗
可以進行輸入脈沖數與終端脈沖計數值一致性試驗，與主站通信正確性試驗。
7交流功率源
本裝置可以輸出交直流電壓,交流電流，裝置等級0.05，可提供交直流電壓標準、交流電流標準、功率標準、相位標準、功率因數標準、頻率標準、電能標準。輸出方式和輸出電量可以任意設置。
8數據管理
可以保存RTU試驗數據，進行查詢、瀏覽、打印、刪除等操作。被檢RTU參數可永久保存，以便檢驗時調出，減少錄入工作量。
| 產品技術指標 |
交流輸出
|
項 目 |
指 標 |
|
|
電
壓 |
輸出量程 |
基本量程： 25V、100V、250V、600V |
|
自動量程：0V～600V |
||
|
調節范圍 |
0～120% UN |
|
|
調節細度 |
0．002%UN |
|
|
最大輸出容量 |
≥25VA/相 |
|
|
輸出準確度 |
0．05% |
|
|
直流輔助電源 |
24V/48V/110V/220V |
|
|
電
流 |
交流量程 |
基本量程： 1A、5A、25A |
|
自動量程：0A～25A |
||
|
調節范圍 |
0～120%IN |
|
|
調節細度 |
0．002%IN |
|
|
最大輸出容量 |
≥25VA/相 |
|
|
輸出準確度 |
0．05% |
|
|
頻
率 |
調節范圍 |
45HZ～65HZ |
|
分辯率 |
0.001HZ |
|
|
準確度 |
±0.01HZ |
|
|
相
位 |
調節范圍 |
0°～360° |
|
分辯率 |
0.01° |
|
|
準確度 |
±0.05° (額定電壓、電流滿量程輸出時) |
|
|
功率因數 |
-1～+1，準確度0.05% |
|
|
功率準確度 |
0.05% |
|
|
電壓電流波形失真度 |
≤0.2%（直流紋波含量≤1%） |
|
|
電流電壓總諧波畸變率 |
≤0.2% |
|
|
諧波分量 |
2~31次，幅度0-40% |
|
|
電壓、電流、功率穩定度 |
≤0.01%/1min |
|
|
電壓電流功率標準偏差值 |
≤0.01% |
|
|
GPS授時精度 |
≤100μs |
|
|
裝置綜合誤差 |
0.05% |
|
|
工作環境溫度 |
-5°C～45°C |
|
|
相對濕度 |
≤85% |
|
|
供電電源 |
220V±10%、50HZ±5% |
|
