本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。適用于三相繼電保護測試儀、三相繼保測試儀、三相繼保儀、六相繼電保護測試儀，六相微機繼保儀，微機繼電保護測試儀等。

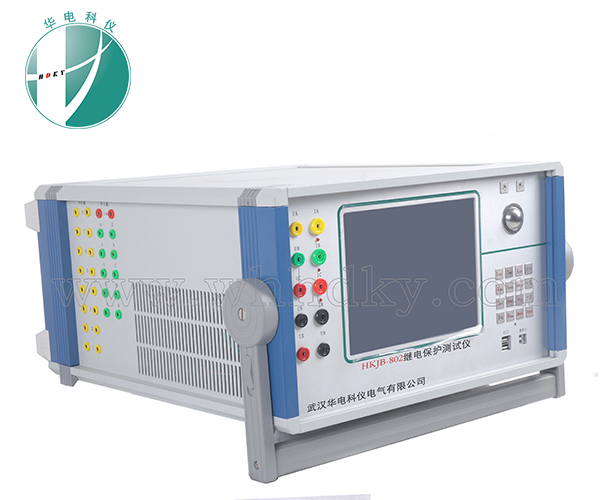

HKJB-802繼電保護測試儀（點擊進入）

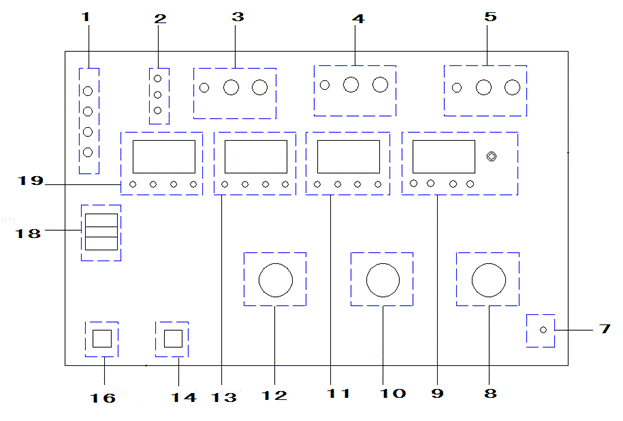

面板說明
1、電源輸入； AC 380V (三相四線，也可單相輸入但電流輸出無角度）
2、隔離工作電源輸出 AC 220V、 380V
3、A相輸出端子 AC 0～50A、0～500A
4、B相輸出端子 AC 0～50A、0～500A
5、C相輸出端子 AC 0～50A、0～500A
6、
7、接地接點 機箱接地
8、C相輸出細調旋鈕 平滑無級調整
9、時間測量 (高精度數字秒表 0-9999.9999s±0.0001s）
10、B相輸出細調旋鈕 平滑無級調整
11、C相輸出顯示 5位數字電壓電流表
12、A相輸出細調旋鈕 平滑無級調整
13、B相輸出顯示 5位數字電壓電流表
14、輸出停止按鈕
15、
16、輸出啟動按鈕
17、
18、電源開關
19、B相輸出顯示 5位數字電壓電流表
1、電源接通前，應斷開“電源控制”開關，并將“電流調節”
及“A相細調”“B相細調”“C相細調”逆時針調回零位。
2、接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點（詳見附圖二）。
3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相細調”“B相細調”“C相細調”所需試驗電流至70%），然后調節"電壓輸出"旋鈕,按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。
4、對于缺相的操作，三相不平衡的操作，只需將某一相斷開或調回零位及可。
5、如現場只有220V供電電源的情況下，可以將ABC輸入短接接供電電源火線，設備的N接零線（附圖五）；其它操作方法同1、2、3、4；
6、把產品做為三相大電流輸出時，也可以把三相零線直接短接做共零輸出
