蓄電池放電儀的單體監測盒與放電儀主機之間的連接



        單體監測盒與放電儀主機之間可以通過射頻無線方式進行連接，也可以通過RS485有線方式進行連接。二者任選其一，射頻無線連接方式為標配，RS485有線方式連接線為選配。
一般測試情況下通過射頻無線方式即可，但在測試現場有433M射頻干擾或需要多個帶監測放電儀同時在同一區域進行放電測試時需要使用RS485通訊方式，以避免干擾。
射頻無線連接方式如下：

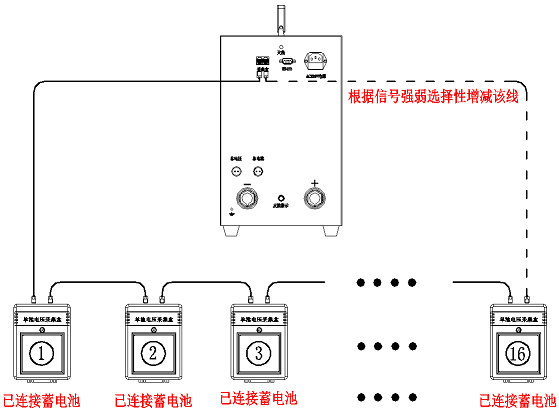

    當單體模塊盒較多或測試現場電磁干擾比較大時，可增加通訊回路（下圖虛線部分）以消除干擾。

4.7單體模塊通訊地址設置連接

所有的單體模塊在出廠時已經設置好通訊地址，并將地址標簽貼于單體采集盒的正面，如果在測試過程中出現正在使用的單體采集盒損壞或某個通道采集不到電壓，則可以通過現場臨時更改通訊地址方式來應付。
例如：放電儀標配有10個采集盒，但實際測試只使用了前8個，測試過程中發現第2個采集盒有故障則可以通過修改第9個采集盒的通訊地址為2來臨時應付測試。
軟件界面設置方法請參考第5.4節【單體監測模塊地址置】。

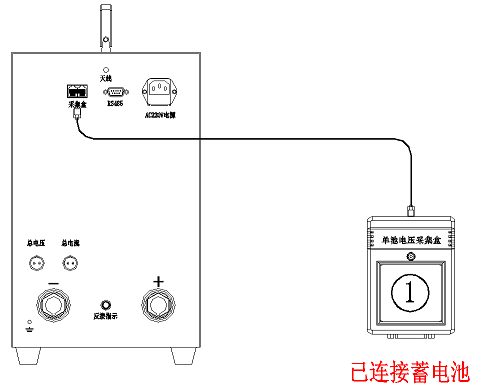

單體模塊通訊地址設置連接如下圖：

4.8在線補償式放電

    在線補償式放電測試條件為：1、電池不脫離負載；2、充電機輸出斷開；3、放電電流大于負載電流。該測試方式特別適合于只有單組備用電池，不希望在測試過程中電池與負載脫離的場合。
在測試過程中，如果產生意外停電，蓄電池仍然可以自動切換到負載端供電，而放電儀則會因實際電流大于設定電流而自動停止放電。

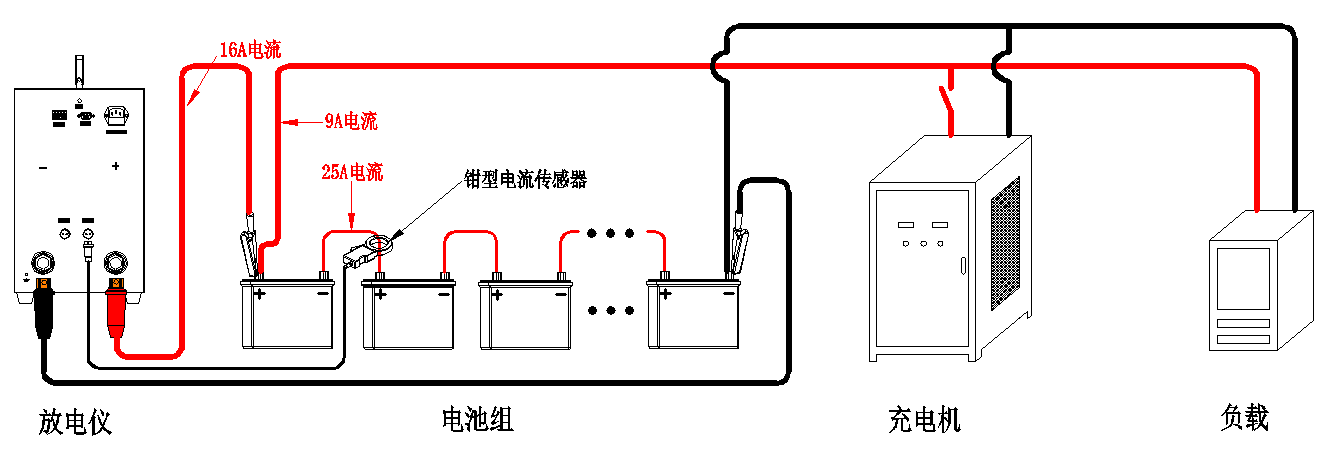

在線補償式測試需要選配霍爾元件電流鉗。接線示意圖如下：
